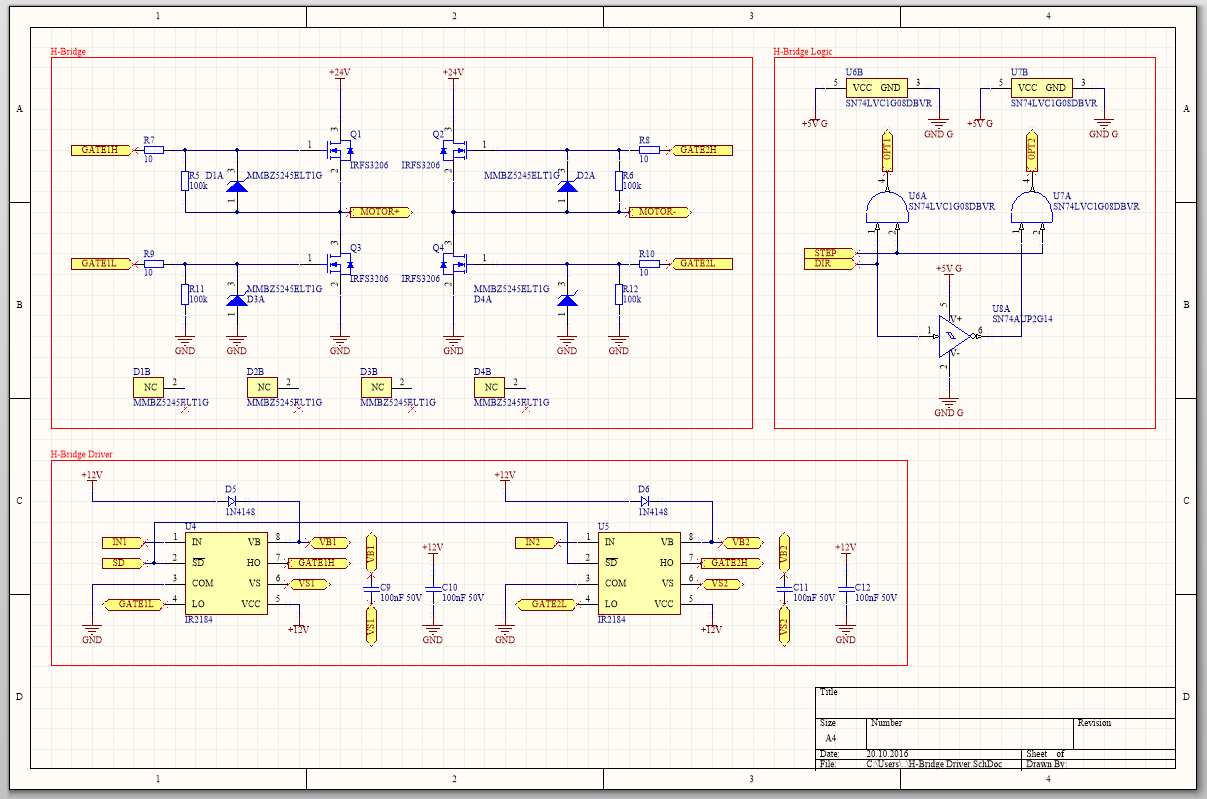

Hallo, anbei ein Schaltplan meiner H-Brücke. Frage an die Profis unter euch: Ist der Schaltplan ok? Vielen Dank :) Die Ausgänge der Logikschaltung gehen erst noch auf einen Optokoppler (hier nicht zu sehen) und dann erst auf In1 nzw. In2.

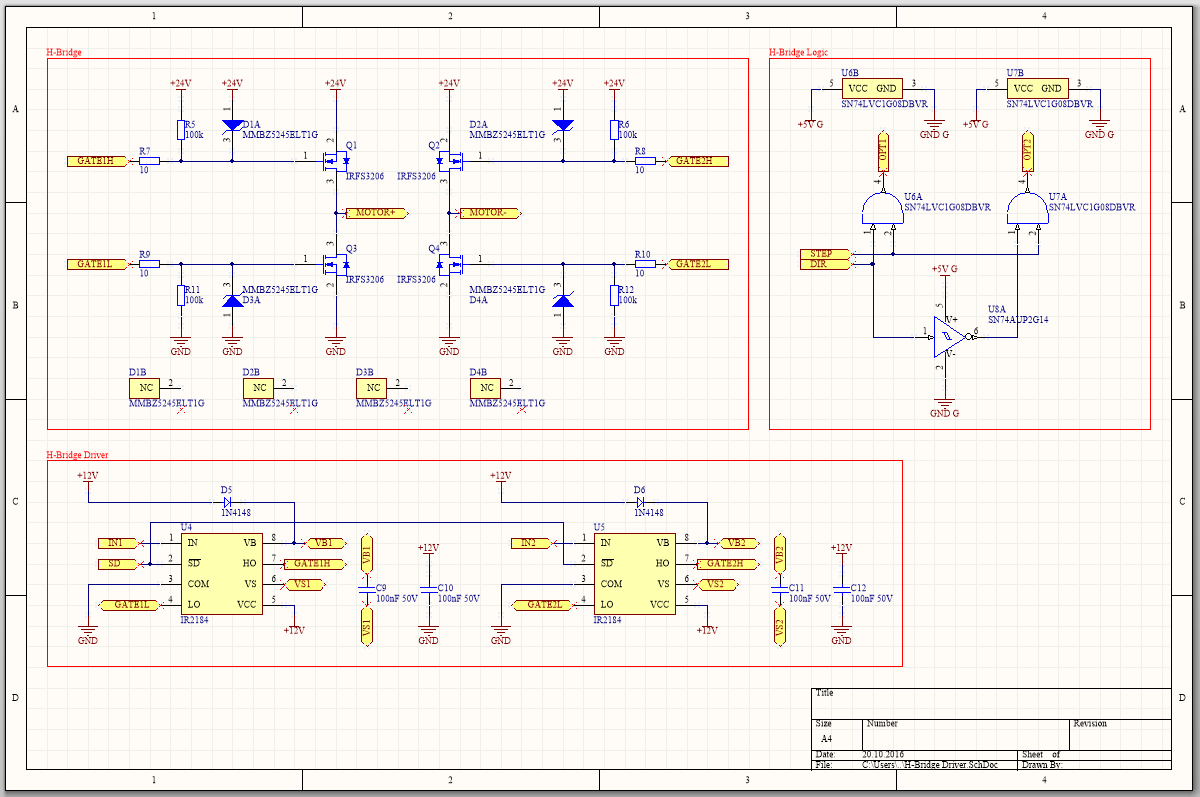

Update, eine Versorgungsspannung war falsch. sowie die Dimensionierung der Widerstände.
Gast
#4762554
Q1 und Q2 sind falsch herum.

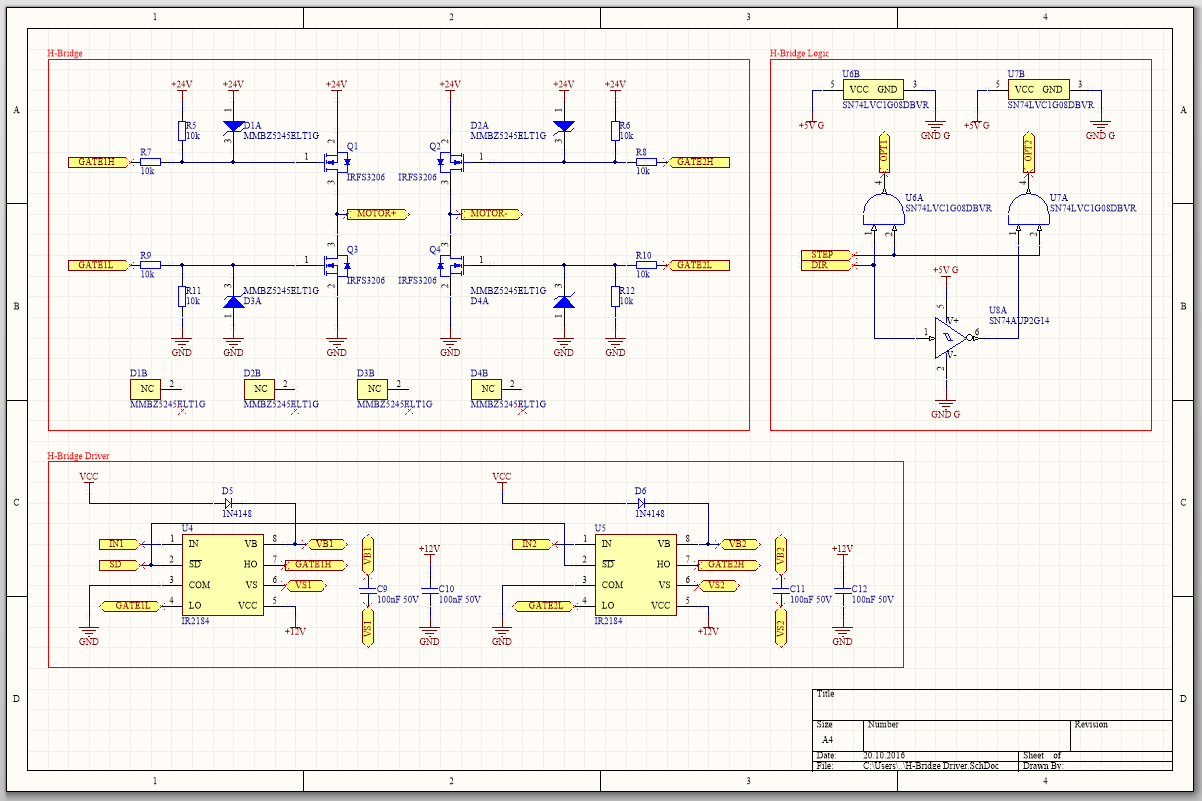

Stimmt! Verbessert!
Gast
#4762576
Die Verbindungen von den VS-Pins zu den Source der High-Mosfets fehlen.
Gast
#4762586

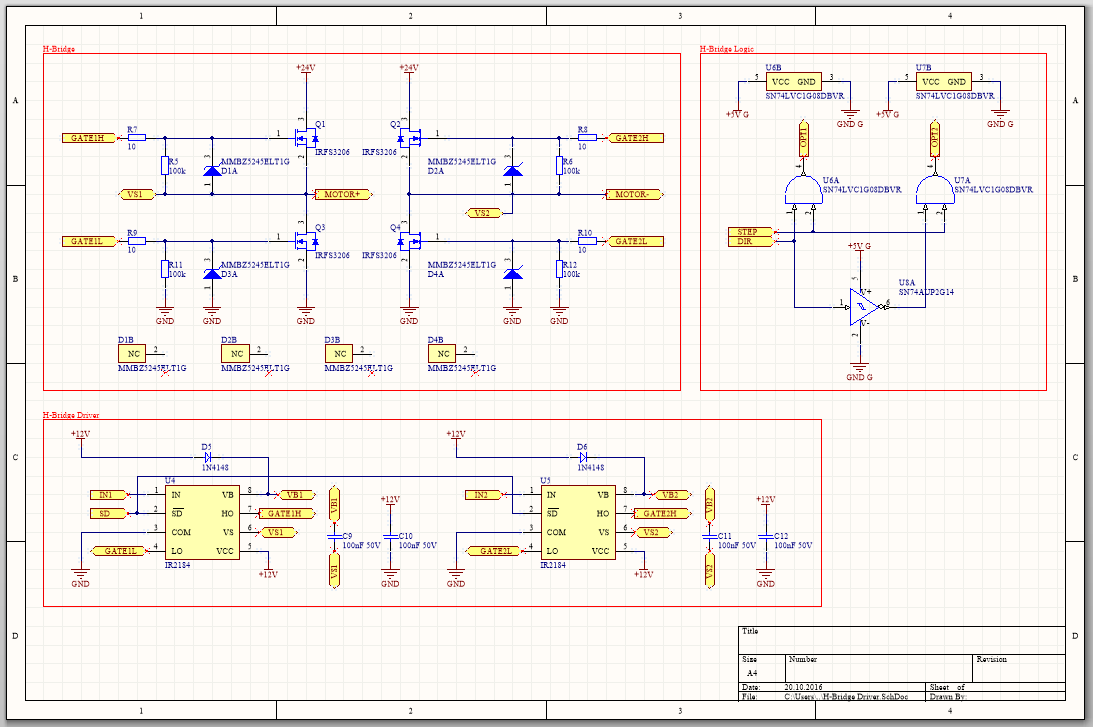

Stimmt! Verbessert!
Ich bin mal ehrlich. Solch Rate-u.Such-Schaltpläne tu ich mir nich an.... ;(
Teo D. schrieb: > Ich bin mal ehrlich. Solch Rate-u.Such-Schaltpläne tu ich mir nich > an.... ;( Da bist Du bestimmt nicht der Einzige. Ein völlig überflüssiger Kommentar also. Wie dieser hier auch!
Gast
#4762660
Mark S. schrieb: > Da bist Du bestimmt nicht der Einzige. Ein völlig überflüssiger > Kommentar also. Wie dieser hier auch! Noch einer :P Ich geb die Hoffnung halt nich auf.
