Wie nennt man diese LED-Reihen und kann man die noch kaufen?

Joe J. (neutrino) OP 08.01.2017 12:28 #4855627

Lesenswert?

•

▲
▼

Hallo!

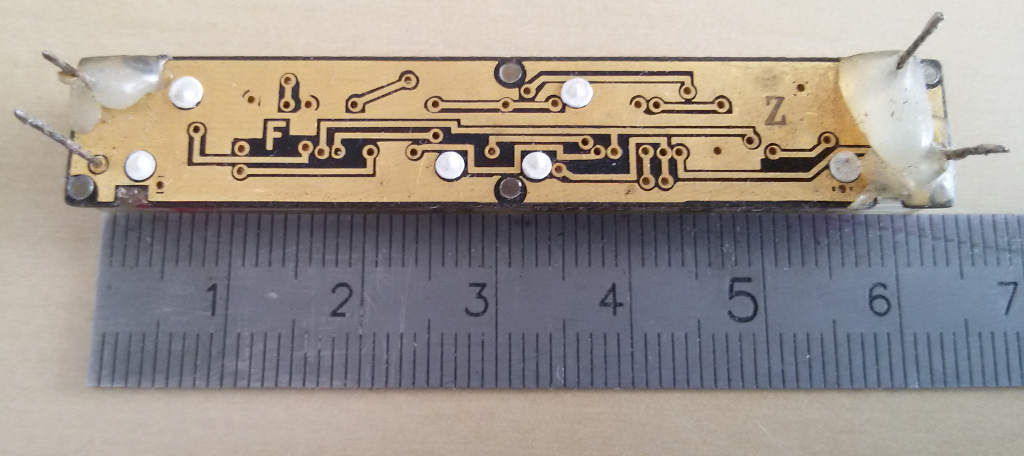

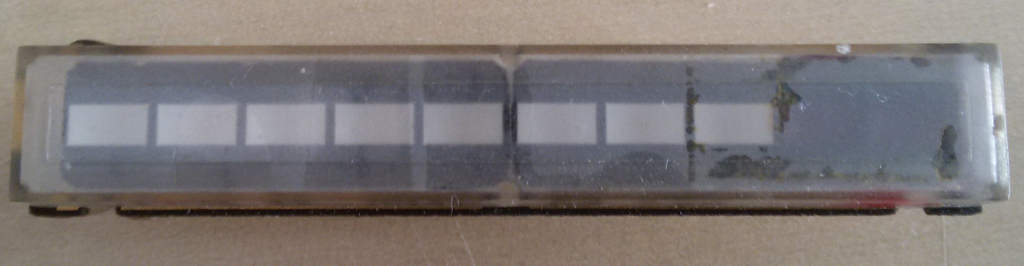

Diese fast 30 Jahre alten LED-Reihen haben so etwas wie einen LM3914
eingebaut und funktionieren daher als VU-Meter. Betriebsspannung ist 12

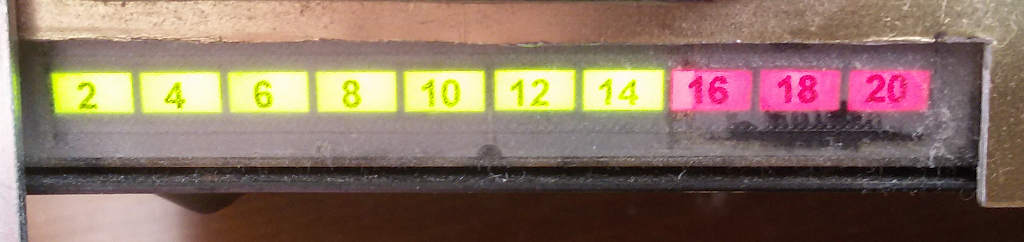

V DC und Eingangssignal 0,2 V pro LED. Die Zahlen (bei dem Teil in
Betrieb) sind nicht original, sondern auf transparenter Folie gedruckt
und aufgeklebt.

Entweder ist google kaputt oder ich bin zu doof; jedenfalls kann ich
unter dieser Typenbezeichnung nichts finden. Suche ich nach "VU-Meter",
finde ich Bausätze. Suche ich nach "LED-Reihe" oder "LED bar", so finde
ich nur Reihen aus einzelnen LEDs, die man auch einzeln ansteuern muss.

Gruß, Joe

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Klaus R. (klaus2) 08.01.2017 12:32 #4855630

Lesenswert?

•

▲
▼

Interessante Teile...aber wohl custom. Wirst du kaum oder nur
kostsspielig drankommem, bau sie lieber nach.

Klaus.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas Gast 08.01.2017 12:38 #4855640

Lesenswert?

•

▲
▼

Die Typenbezeichnung steht doch drauf. Einfach mal googlen birngt z.B.
folgendes zu Tage:

http://www.ebay.de/itm/Konvolut-Elektronische-Bauteile-Varistoren-div-Diode-div-Leuchtanzeigen-uvm-/182409276250?hash=item2a7870ab5a:g:fW8AAOSwEzxYTny8

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 08.01.2017 12:41 #4855646

Lesenswert?

•

▲
▼

Google: bargraph led

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ernst O. (ernstj) 08.01.2017 12:41 #4855647

Lesenswert?

•

▲
▼

Diese Teile heissen "Balkenanzeige" bzw. "Bar Graph Display"

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Klaus R. (klaus2) 08.01.2017 13:31 #4855728

Lesenswert?

•

▲
▼

..."bar graph" ist korrekt, aber in den vom TO genannten Dingern ist die
Elektronik direkt mit eingebaut - also "Achtung".

Klaus.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Uwe B. (uwebonnes) (Firma: TU Darmstadt) 08.01.2017 14:12 #4855778

Lesenswert?

•

▲
▼

Joe J. schrieb:
> Typenbezeichnung nichts finden

Steht doch aufgedruckt: D-634P

Goggle kennt den Typ.

Was willst Du machen? Ist daran etwas kaputt oder willst Du nachbauen?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christoph db1uq K. (christoph_kessler) 08.01.2017 14:23 #4855791

Lesenswert?

•

▲
▼

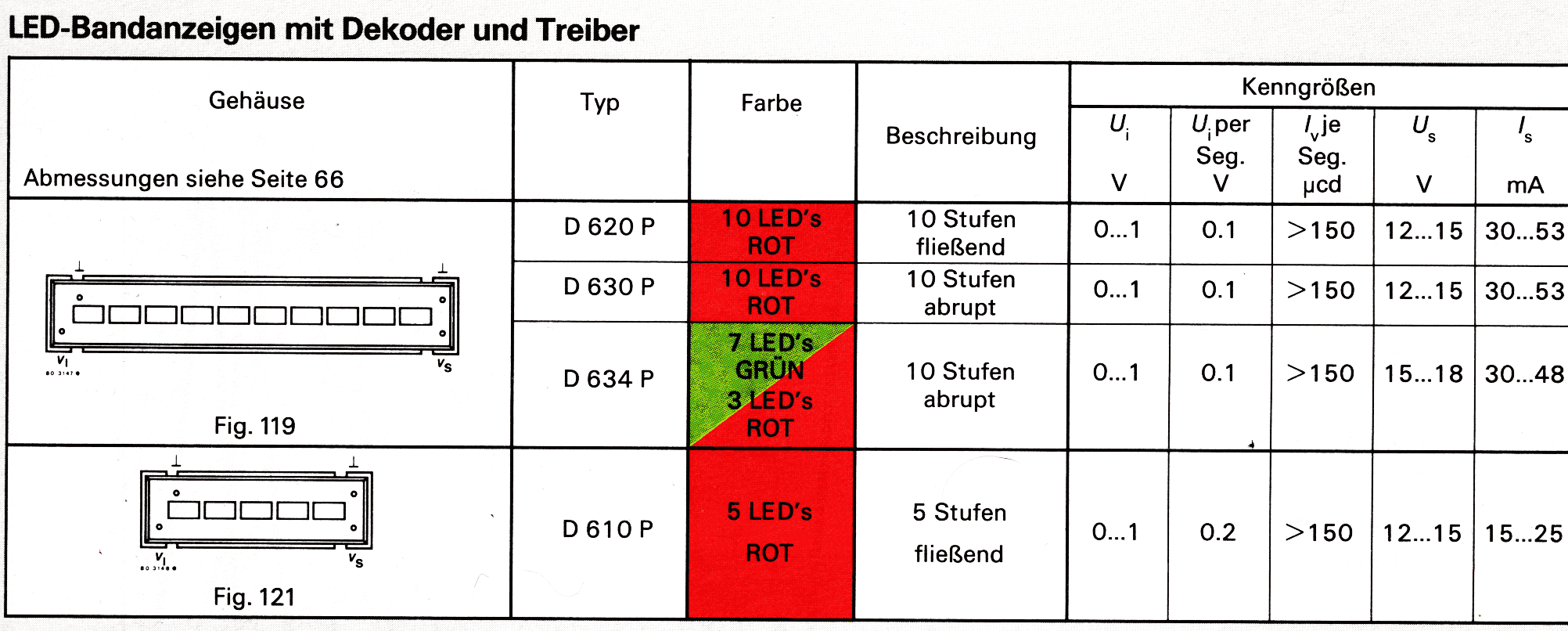

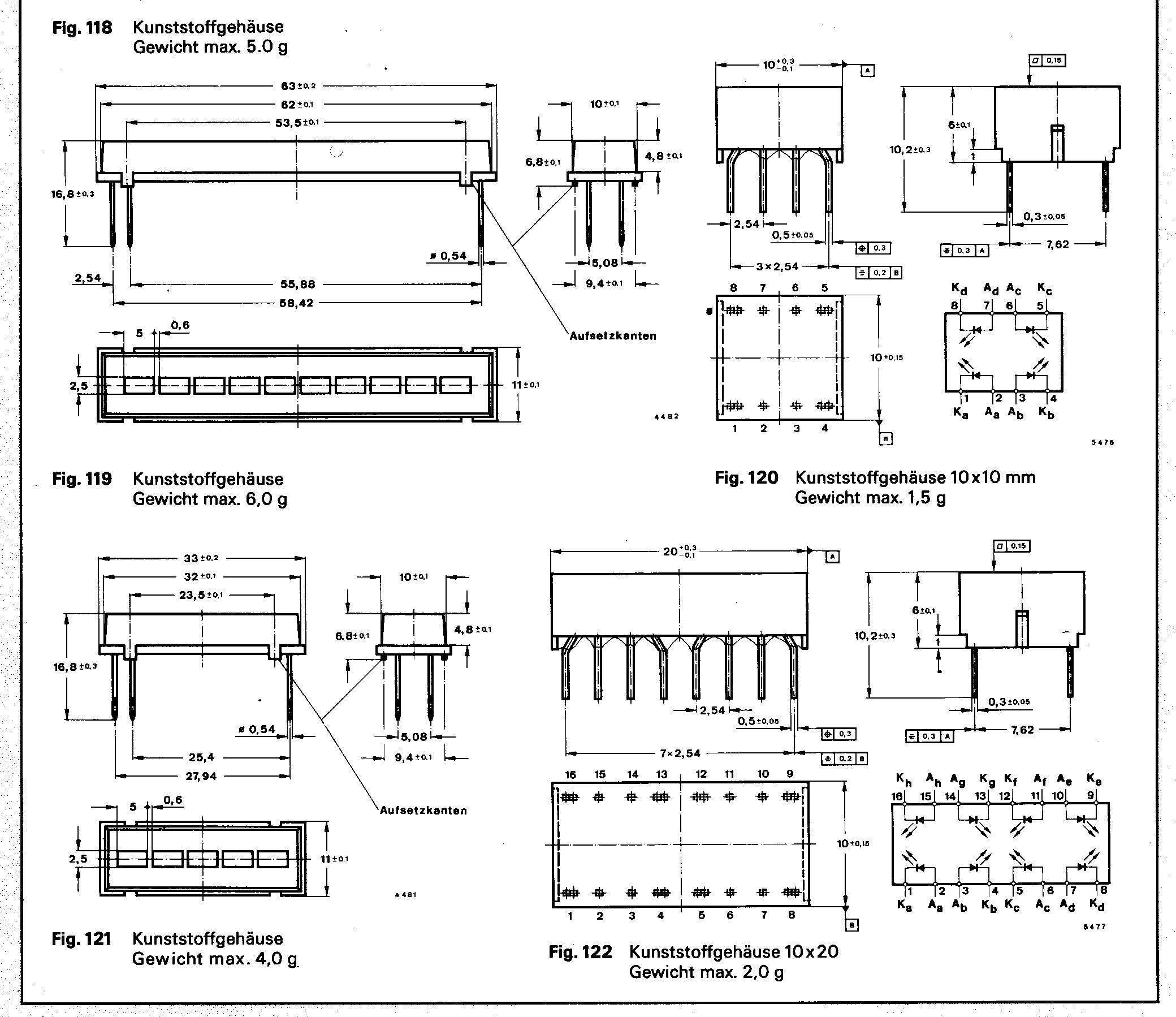

Halbleiterübersicht Optoelektronische Bauelemente Telefunken 1988

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christoph db1uq K. (christoph_kessler) 08.01.2017 14:35 #4855805

Lesenswert?

•

▲
▼

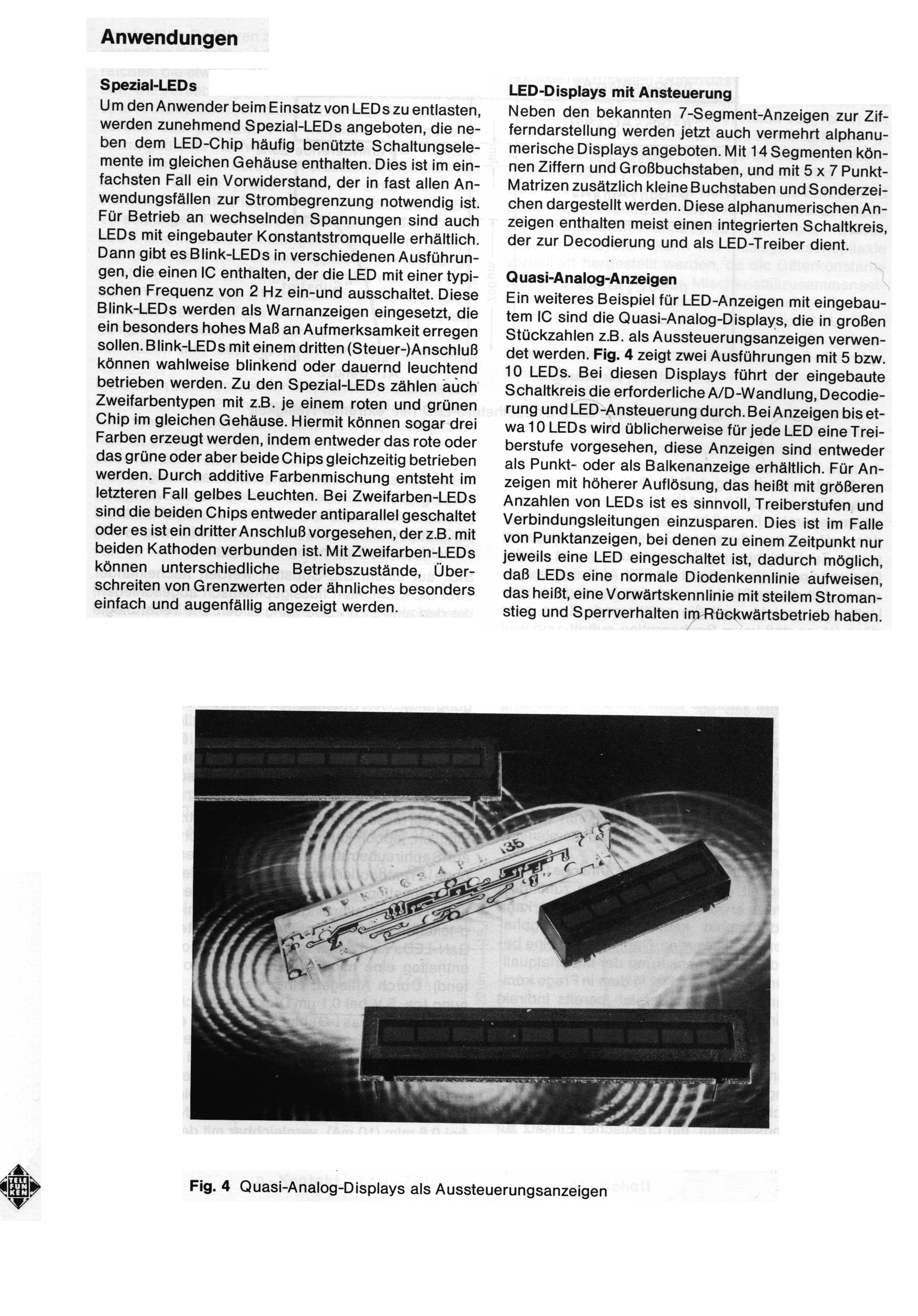

noch eine Fundstelle mit Foto
nein, ich war nie bei Telefunken. Alles nur Jäger-und-Sammler Beute.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Joe J. (neutrino) OP 08.01.2017 14:54 #4855838

Lesenswert?

•

▲
▼

Danke für die zahlreichen Antworten!

Ich finde diese Teile sind einfach zu verwenden und sehr praktisch für
eine grobe Ansicht, ob alles - im wahrsten Sinn des Wortes - im grünen
Bereich ist. Für spätere Hobbyprojekte hätte ich womöglich ein oder zwei
Stück gekauft. Aber in der Zeit der µC werden diese Dinger wohl kaum
mehr produziert.
Wie Klaus R. (klaus2) schrieb, werde ich bei Bedarf wohl einen Bausatz
kaufen oder ein paar übrige Pins eines bereits vorhandenen µC verwenden.

Gruß, Joe

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christoph db1uq K. (christoph_kessler) 08.01.2017 14:56 #4855841

Lesenswert?

•

▲
▼

Die LEDs in Längsrichtung sind seltener, hier war schon mal ein Thread
zu so einer (passiven) LED-Zeile von Kingbright:
Beitrag "Kingbright DD12 LED-Bargraph"

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Arno H. (arno_h) 08.01.2017 15:45 #4855915

Lesenswert?

•

▲
▼

Wenn du nur die Anzeigen hast:
www.introni.it/pdf/Electronics Projects 1993_05_06.pdf
beschreibt einen VU-Meter-Selbstbau mit den Teilen.

Arno

Antwort Zitieren Bearbeiten Löschen Beitrag melden
