Schmitt-Trigger + OV

[Textmarker3089 (Gast)]

Servus,

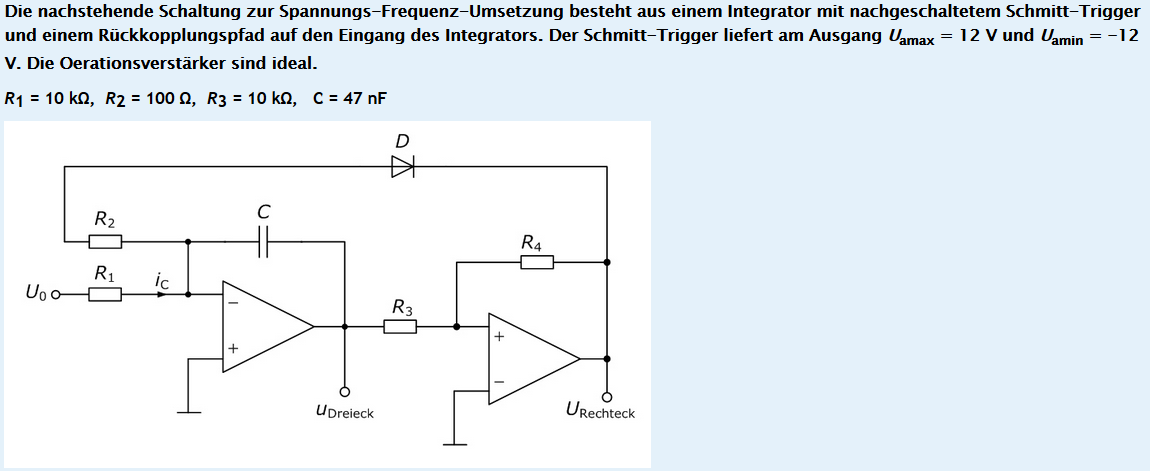

SItze mit Kollegen an einer Klausurvorbereitung und können folgende
Aufgabe nicht lösen:

R4 = 20kOhm

c) Für U0 = 3 V berechne man wieder anhand der Integratorgleichung die
Zeit t1, in der sich die Spannung UI von 6 V auf -6 V ändert, und die
Zeit t2, in der sich die Spannung UI von -6V auf 6V ändert.
t1(U0 =3V) ≈ 1,9ms
t2(U0 =3V) ≈

Für t1 haben wir U_dreieck = -1/(R1*C)  U_0  t + U_dreieck0 verwendet
und kamen damit auf das richtige Ergebnis.

Für t_2 soll das Ergebnis 4,7 µs sein. Allerdings wissen wir nicht, wie
wir drauf kommen.

MFG

[Textmarker3089 (Gast)]

U_dreieck = -1/(R1*C)*U_0*t+U_dreieck0

[karadur (Gast)]

Die Diode leitet und der Schmitt-Trigger schaltet -12V über R2 an den
Eingang des Integrators.

[Textmarker3089 (Gast)]

Und wie würde die Rechnung dann lauten?

[Georg M. (g_m)]

Statt U_0 ist jetzt U_rechteck (-12V), und statt R1 ist jetzt R2.

[Textmarker3089 (Gast)]

okay, aber warum wird dann die Spannung über R1(U_0) dann gar nicht mehr
berücksichtig?

[Georg M. (g_m)]

Textmarker3089 schrieb:
> okay, aber warum wird dann die Spannung über R1(U_0) dann gar nicht mehr
> berücksichtig?

Vereinfacht.
Der Strom durch R1 ist wesentlich kleiner als durch R2.

Bei der genauen Rechnung muss man natürlich alles berücksichtigen (z.B.
auch den Spannungsabfall an der Diode).
