Bauteil identifizieren Stiftleiste

[Marco (Gast)]

Hallo zusammen,

ich hoffe, dass ich im richtigen Teil des Forums poste.


Ich habe hier ein Netzteil, Eingang 240V~, Ausgang 24V-.

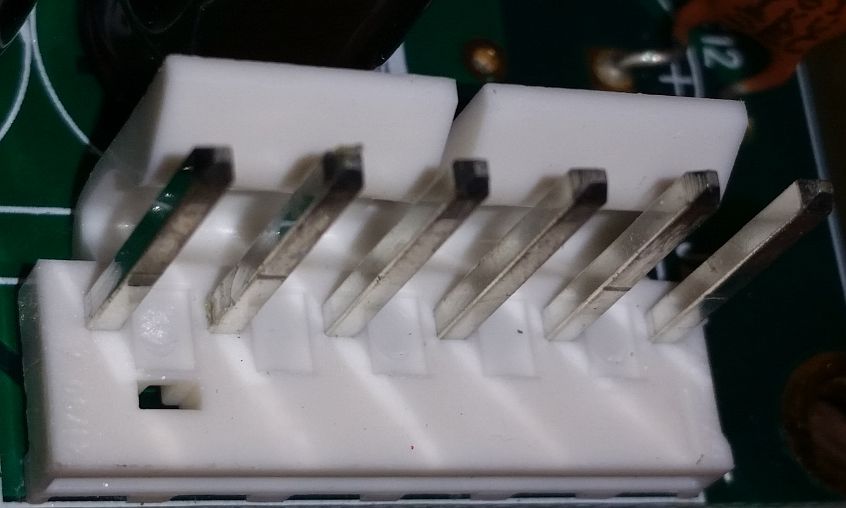

Ein- und Ausgang sind über Stiftleisten realisiert, siehe angehängte
Fotos.
Die Stiftleiste 1 ( 6 polig ) hat RM4, die zweipolige hat RM 7,5.

Kann mir jemand sagen, wie diese Stiftleisten heißen und wo man die
passenden Buchsenstecker als Gegenstückt bekommt?
Wenn ich das anschließe, wollte ich da nach Möglichkeit nichts basteln,
sondern das Ganze schon steckbar machen.

Vielen Dank.

Marco

[Magnus M. (magnetus)]

6-polig:
KK 156 HEADER ASSEMBLY
http://www.molex.com/pdm_docs/sd/026604060_sd.pdf

[Rufus Τ. F. (rufus)]

Marco schrieb:
> Die Stiftleiste 1 ( 6 polig ) hat RM4, die zweipolige hat RM 7,5.

Richtig gemessen? Ist RM4 nicht vielleicht doch RM3.75? Der
Kunststoffkörper sieht bei beiden gleich aus, die zweipolige ist
eigentlich dreipolig (nur der mittlere Stift fehlt).

[Magnus M. (magnetus)]

Marco schrieb:
> Ich habe hier ein Netzteil, Eingang 240V~, Ausgang 24V-.

Wie heißt das Netzteil? Der verwendete Steckertyp sollte auch im
Datenblatt stehen.

[Marco (Gast)]

Hallo,

schonmal vielen Dank für die Antworten.

Das Netzteil ist ein XP POWER ECM60US24.

Gute Frage, ob das RM3,75 oder RM4.

Marco

[Marco (Gast)]

Hallo zusammen,

ich habe mittlerweile scheinbar die pasenden Buchsen und Crimpkontakte
dazu bei distrelec gefunden. Hier mal ein Link:

http://www.distrelec.de/de/stiftleiste-6p-molex-41791-0006-2660-4060/p/14301025?q=Molex+43061-0003&page=6&origPos=6&origPageSize=25&simi=80.78


Vielen Dank!

Marco
