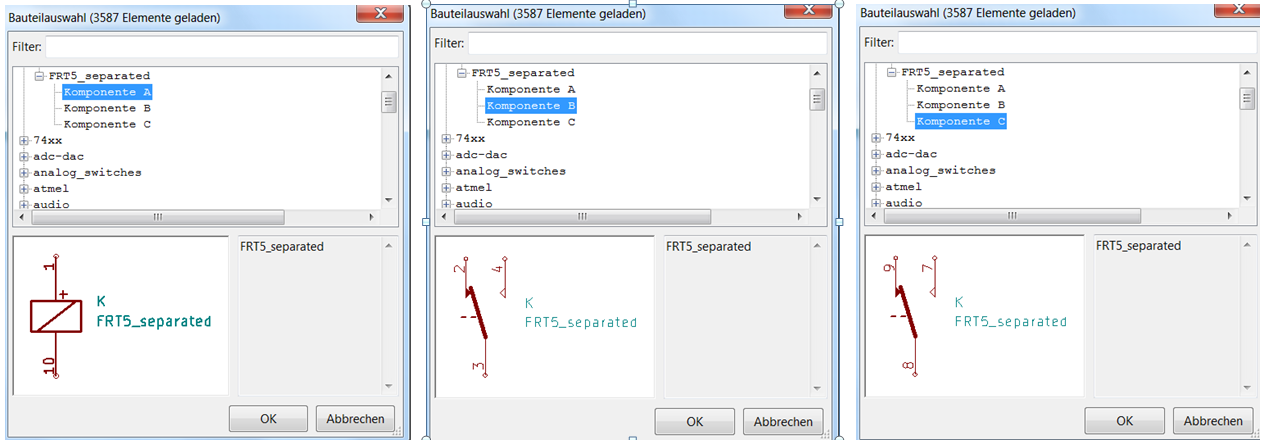

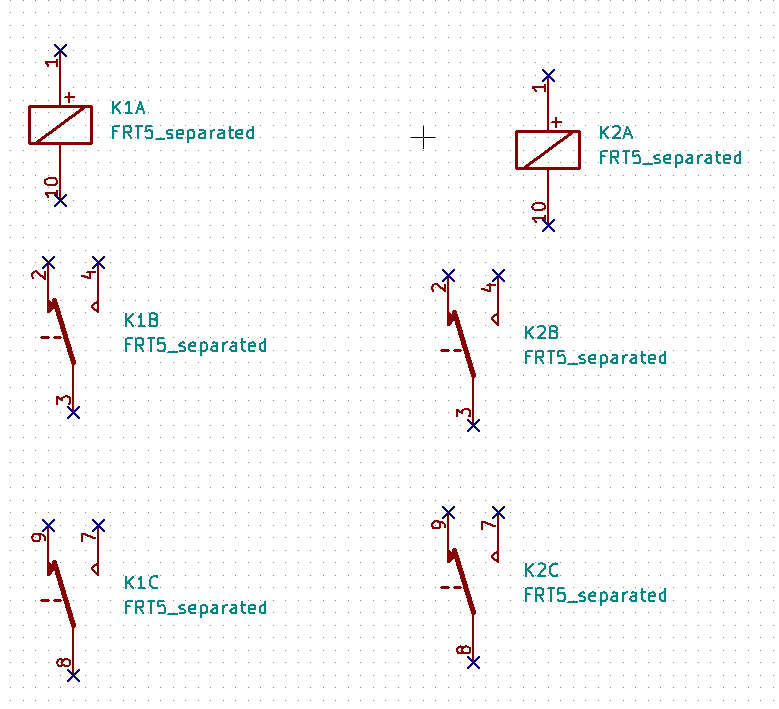

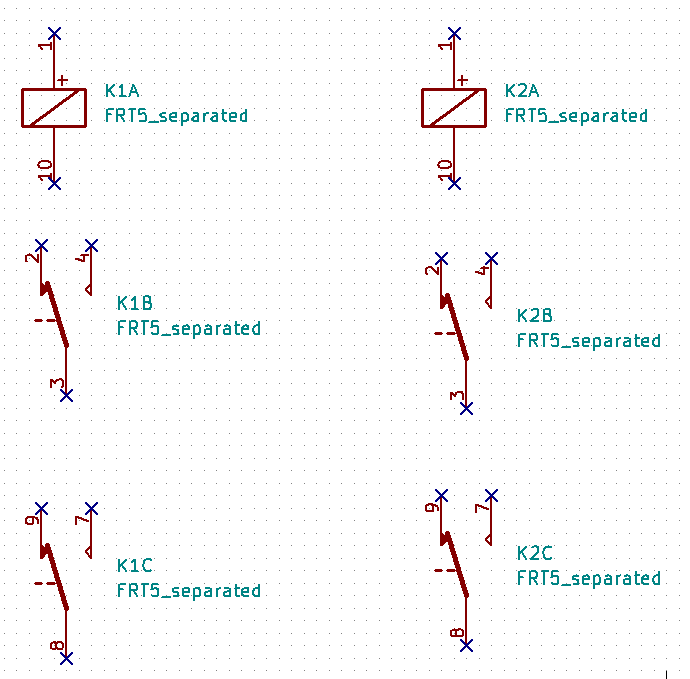

Schönen guten Tag! Habe beim Annotieren des Relais mit "Separierten" Teilen das Problem, dass beim 2 maligen Annotieren die einzelnene Teil in EESchema plötzlich ausgetauscht werden. Anmerkung: Habe zur besseren Übersicht im Schaltplan (beigefügte Bilder) keine Leiterbahnen gezeichnet; dafür "Keine Verbindungs-Symbole" eingefügt. Folgenderweise durchgeführt: Im Bild "FRT5 Teil A und B und C.PNG" sind die 3 separierten Teile abgebildet. Die weiteren Dateibezeichnungen beschreiben die durchgeführten Aktionen und wie KiCAD "reagiert" hat. Die Dateien "01 In EESch..." bis "04 In EESch..." zeigen dabei das "richtige Verhalten". Beim nun nochmaligen Annotieren Bild: "05 In EEschema plaziert - nach der ersten Annotation und K2A verschoben und Annotation gelöscht und nochmals annotiert.PNG" werden die Teile K2A, K2B und K2C verwechselt. Meine Frage: Wie kann ich die Verwechslung der Teile auf dem Stromlaufplan, hervorgerufen beim mehrmaligen Annotieren, verhindern? Danke und lG Georg
... und hier das Bild "05 In EEschema plaziert - nach der ersten Annotation und K2A verschoben und Annotation gelöscht und nochmals annotiert.PNG"
Hallo Georg. Georg W. schrieb: > ... und hier das Bild > > "05 In EEschema plaziert - nach der ersten Annotation und K2A verschoben > und Annotation gelöscht und nochmals annotiert.PNG" Ich verstehe jetzt irgendwie Dein Problem nicht. Dich stört, dass alle Elemenze in "04_In_EEschema_plaziert_-_nach_der_ersten_Annotation_und_K2A_verschoben _und_Annotation_geloescht.PNG" den Suffix "A" haben? Das ist insofern logisch, als dass ich dort jetzt auch 6 mal die Komponente "A" sehe. Das ist also "von selber" beim Löschen der Annotation passiert? Finde ich jetzt ungewöhnlich.....ich versuche das mal nachzuvollziehen. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Nachtrag: Bernd W. schrieb: > Finde ich jetzt ungewöhnlich.....ich versuche das mal nachzuvollziehen. Passiert mir auch. Eindeutig ein Bug. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de

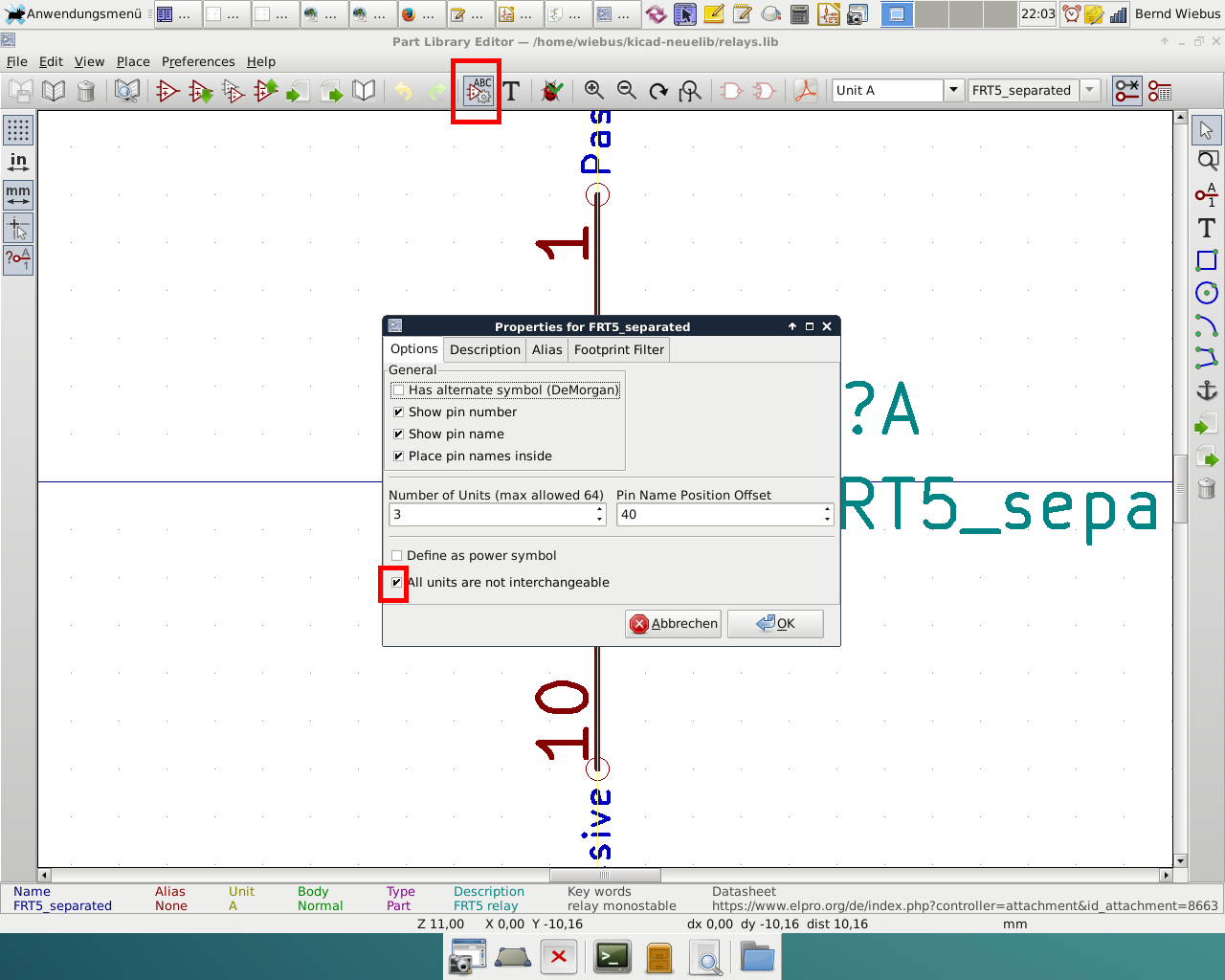

Nochn Nachtrag: Bernd W. schrieb: > Passiert mir auch. Eindeutig ein Bug. Umständliches Verhalten. Darüber existiert sogar schon ein Bug Report: https://bugs.launchpad.net/kicad/+bug/593796 Das Problem verschwindet, wenn man bei Bauteilen in aufgelöster Darstellung im Property Manager im symbol Editor die Option "all units are not interchangeable" anwählt. Siehe Anhang. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
Danke dir Bernd, werde am Wochenende die Infos bei KiCAD anwenden. Liebe Grüße Georg
Guten Tag, habe wieder einmal das Problem mit der Annotation bei Bauteilen mit getrennten Einheiten (beim Relais FRT5 - separated; 1 Spule, 2 Wechselkotakte) Bern schrieb: "Das Problem verschwindet, wenn man bei Bauteilen in aufgelöster Darstellung im Property Manager im symbol Editor die Option "all units are not interchangeable" anwählt." Wenn ich gleichzeitig 3 Relays platziere, wie weiß KICAD, welche Zeile bei der Annotation "zusammengehöhren"? Oder muss man jedesmal, wenn man EIN Relais plaziert habe (Spule mit 2 Wechselkontakten), eine Annotation durchführen und dabei bei den Optionen folgendes wählen: "Bestehende Annotationen beibehalten". Setze ich ZWEI Relais (2 Spulen, 4 Wechselkontakte) und annotiere ich dann, so kann KICAD die Wechselkontakte nicht richtig zu den Spulen zuordnen. Ist das so richtig? Wenn ein, wie funktioniertes dann?
Hallo Georg. Georg W. schrieb: > Wenn ich gleichzeitig 3 Relays platziere, wie weiß KICAD, welche Zeile > bei der Annotation "zusammengehöhren"? Das weiss KiCad nicht. KiCad versucht es zu erraten, aber das scheint nicht gut zu funktionieren. > > Oder muss man jedesmal, wenn man EIN Relais plaziert habe (Spule mit 2 > Wechselkontakten), eine Annotation durchführen und dabei bei den > Optionen folgendes wählen: > "Bestehende Annotationen beibehalten". Ja. Du kannst aber auch die Annotation für diese Bauteile (Du weisst ja, welche davon zusammengehören), manuell machen. Dazu Rechtsklick auf den Referenzbezeichner machen und eintragen. Es wird immel lediglich der Bezeichner für das Gesamtbauteil eingetragen. Also z.B. K2 oder K3, NICHT um welchen Part es sich davon handelt. Also NICHT z.B. K2A oder K2B. Um Missverständnisse auszuräumen: Du musst das für alle Komponenten eines solchen Symbols machen, aber die Komponentenzuordnung selber(z.B. A, B ...) kannst Du nicht ändern. Anschliessend den Rest entweder komplett manuell annotieren oder automatisch und dann die Option "Bestehende Annotationen beibehalten" wählen. Du kannst auch NICHT aus einem Relais mit Spulengruppe A und zwei Kontaktgruppen B und C ein Relais mit Spulengruppe A und vier Kontaktgruppen B, C, D und E machen, indem Du einmal die Spulengruppe A Plazierst und zweimal jeweils die Kontaktgruppen B und C von dem ersten Relais. Du müsstest stattdessen das Relais im Symboleditor neu erschaffen. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
:
Bearbeitet durch User
Danke dir Bernd, jetzt passt es (endlich) für mich. lgg
