Forum: Analoge Elektronik und Schaltungstechnik 2.5V Referenz


2.5V Referenz
von C. W. (chefkoch)

Lesenswert?
• ▲
▼
Hallo *,

kennt jemand von euch eine 2.5V Referenz im SOT23-3 die mit 431
gemarkert ist? Die üblichen Listen im Internet waren nicht hilfreich.

: Verschoben durch User
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: 2.5V Referenz
von Falk B. (falk)

Lesenswert?
• ▲
▼
TL431?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: 2.5V Referenz
von HildeK (Gast)

Lesenswert?
• ▲
▼
http://www.ti.com/lit/ds/symlink/lm4040-n.pdf

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: 2.5V Referenz
von C. W. (chefkoch)

Lesenswert?
• ▲
▼
Leider nicht - die Pins 1+2 sind kurzgeschlossen und Pin 3 liegt auf
Masse

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: 2.5V Referenz
von Manfred (Gast)

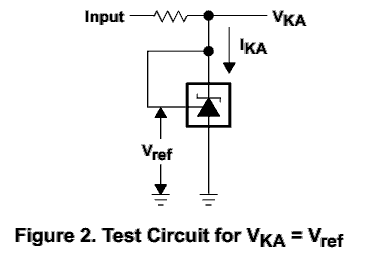

Angehängte Dateien:
Lesenswert?
• ▲
▼
C. W. schrieb:
> die Pins 1+2 sind kurzgeschlossen und Pin 3 liegt auf
> Masse

Na und?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: 2.5V Referenz
von Waldemar Z. (waldemar_z)

Lesenswert?
• ▲
▼
C. W. schrieb:
> Leider nicht - die Pins 1+2 sind kurzgeschlossen und Pin 3 liegt auf
> Masse

Der TL431 liefert ohne Spannungsteiler am Referenzeingang 2,5V. Siehe
Bild von Manfred...

: Bearbeitet durch User
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
