Ätzen Kupferchlorid Optimierung

Michael Gast 08.04.2017 21:05 #4968422

Lesenswert?

•

▲
▼

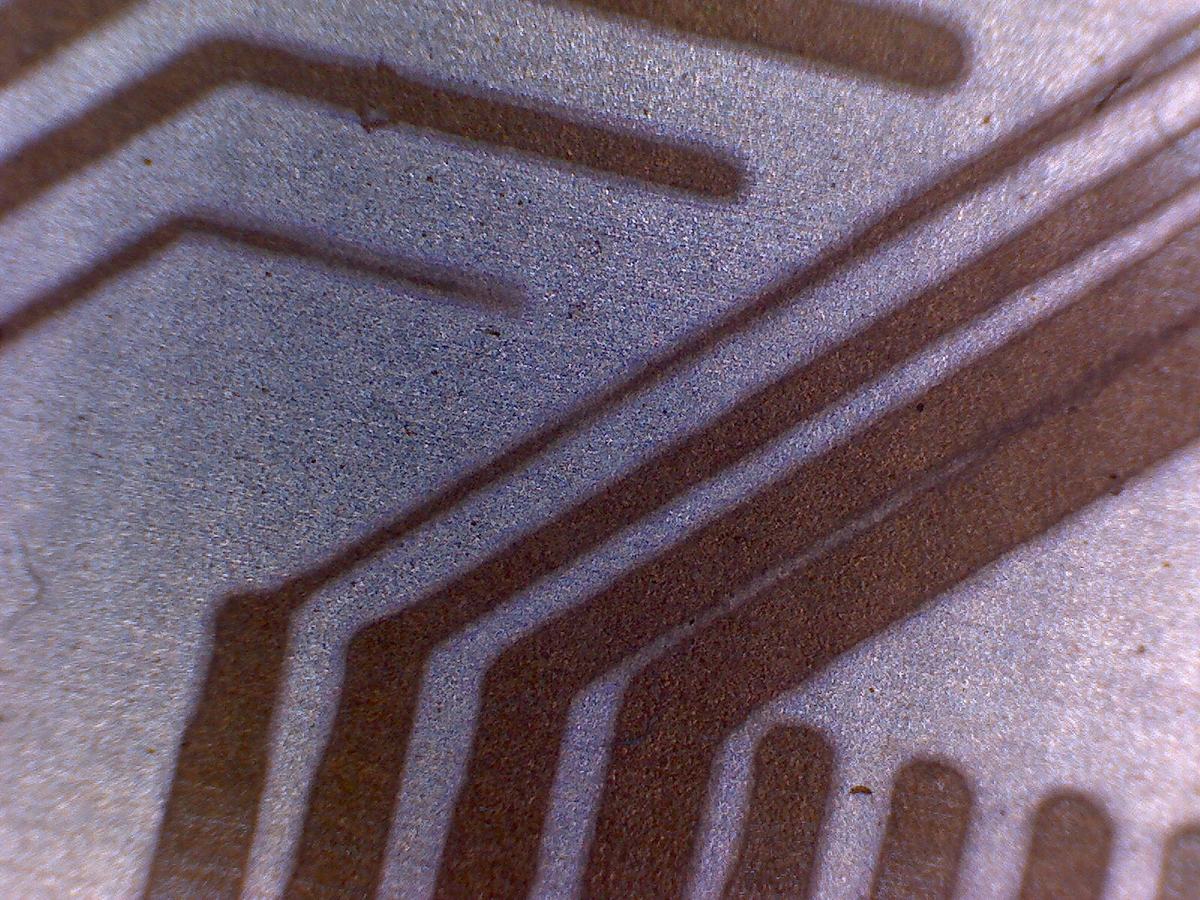

Ich habe erstmals mit CuCl2 geätzt und habe folgende Ergebnisse ( Bilder
in den nächsten Beiträgen, ich weiss nicht wie man mehrere anhängt).

Problemzonen: enge Negativabstände.

Strukturen 4 mil Abstände unter 4 mil versagen, teils auch grössere
Strukturen.

Wo setze ich in der Prozessoptimierung an ?

Das Testfile ist

http://www.creations.de/blog/wp-content/uploads/2011/12/atztest.pdf

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Michael Gast 08.04.2017 21:07 #4968423

Lesenswert?

•

▲
▼

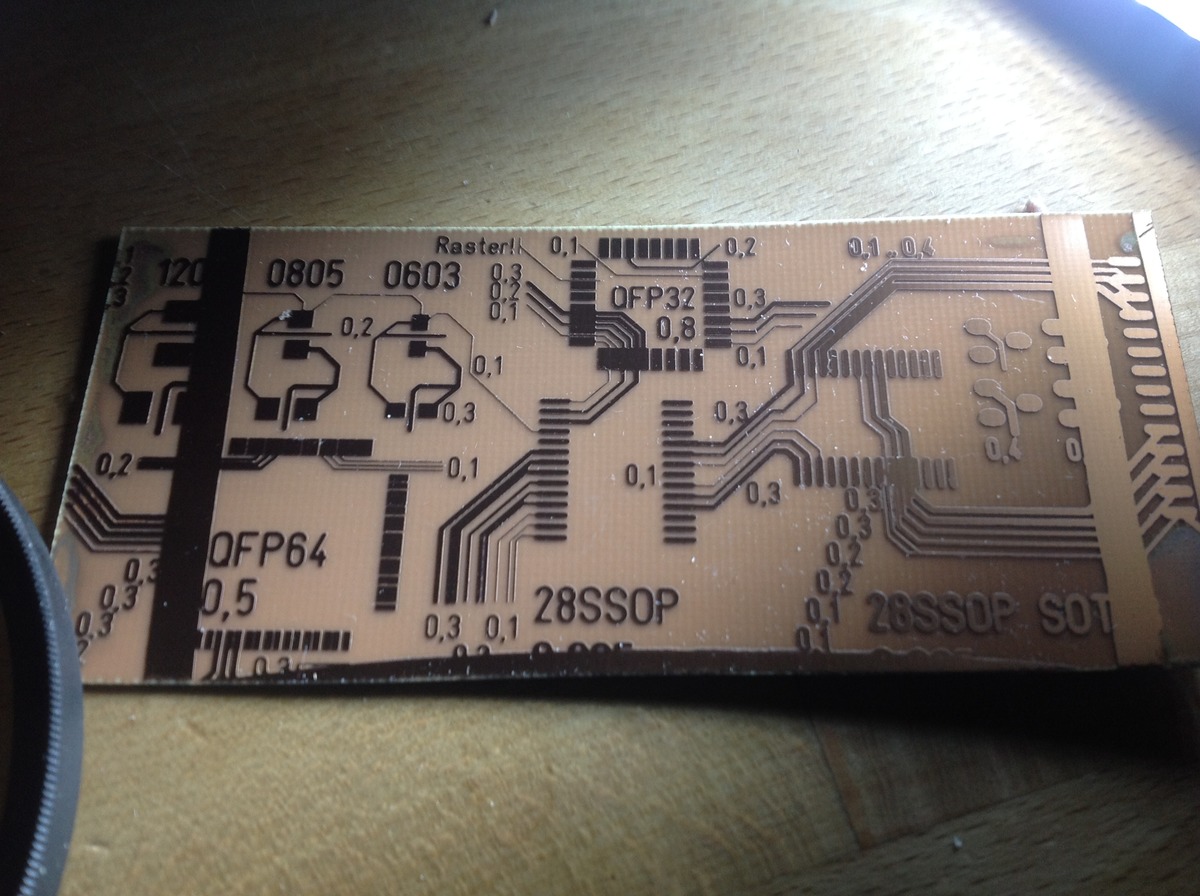

Bild 2

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 08.04.2017 21:08 #4968425

Lesenswert?

•

▲
▼

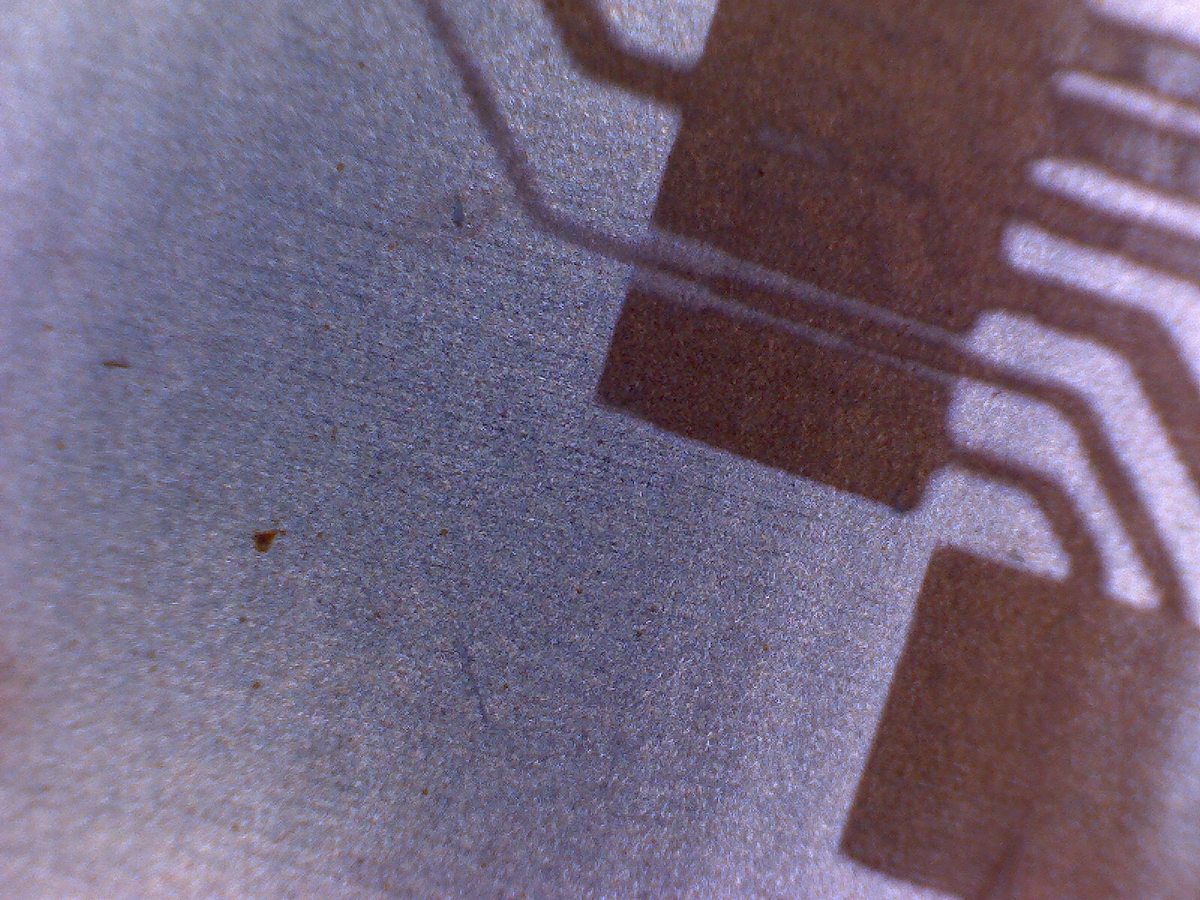

Bild 3

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Timm R. (treinisch) (Firma: privatfrickler.de) 08.04.2017 21:12 #4968432

Lesenswert?

•

▲
▼

Hi,

das liegt doch nicht an der Ätzlösung? Ich denke mal, das sind Schatten
von der Belichtung.

vlg
 Timm

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 08.04.2017 21:15 #4968437

Lesenswert?

•

▲
▼

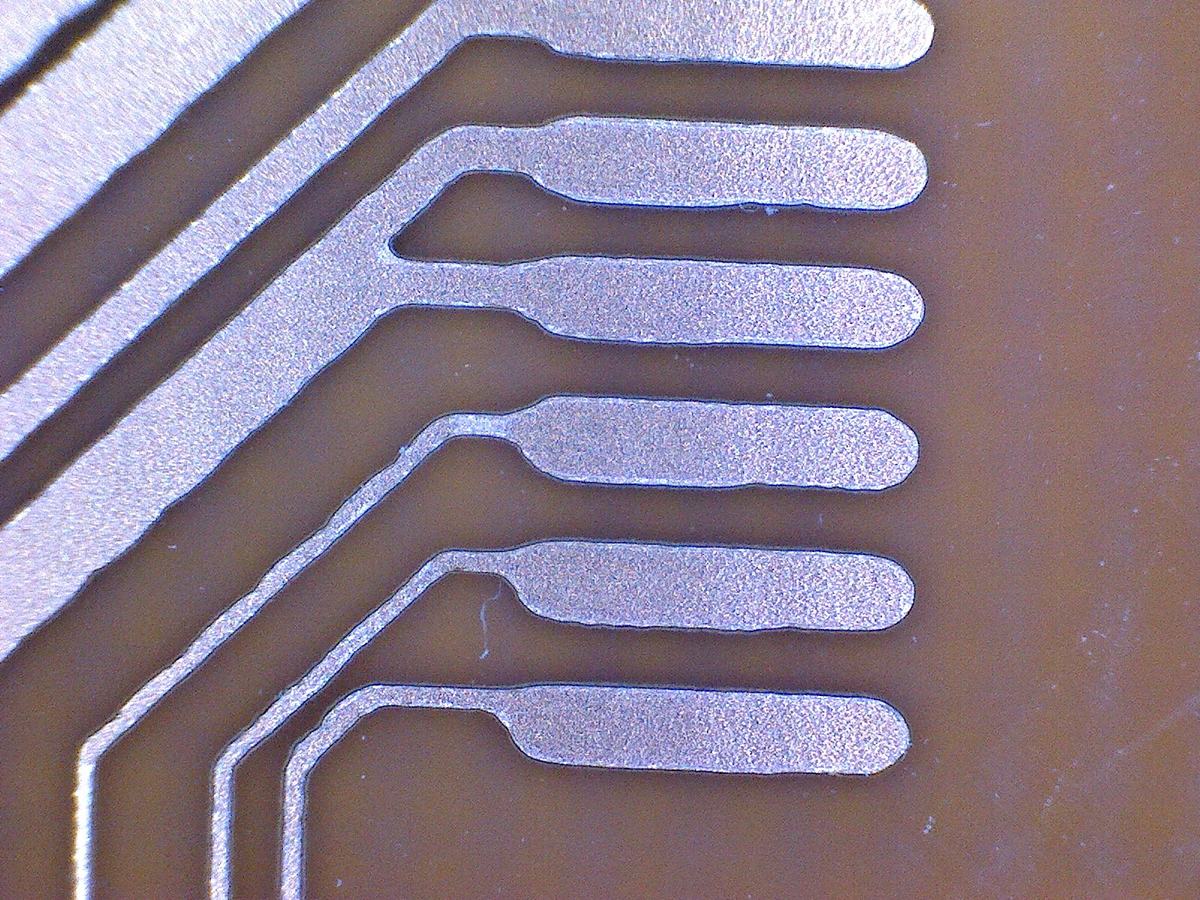

Du meinst, dass der Belichter unsauber focussiert?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

michael_ Gast 08.04.2017 21:17 #4968438

Lesenswert?

•

▲
▼

Die Kanten sehen so angefressen aus.
Evtl. die Folie falsch herum aufgelegt?

Michael schrieb:
> Bild 3

Ist das Stereo :-)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 08.04.2017 21:20 #4968440

Lesenswert?

•

▲
▼

Das ist mit Direktschreiber ausbelichtet, der sollte die Auflösung
problemlos können, es gibt keinen Folienzwischenschritt.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 08.04.2017 21:31 #4968455

Lesenswert?

•

▲
▼

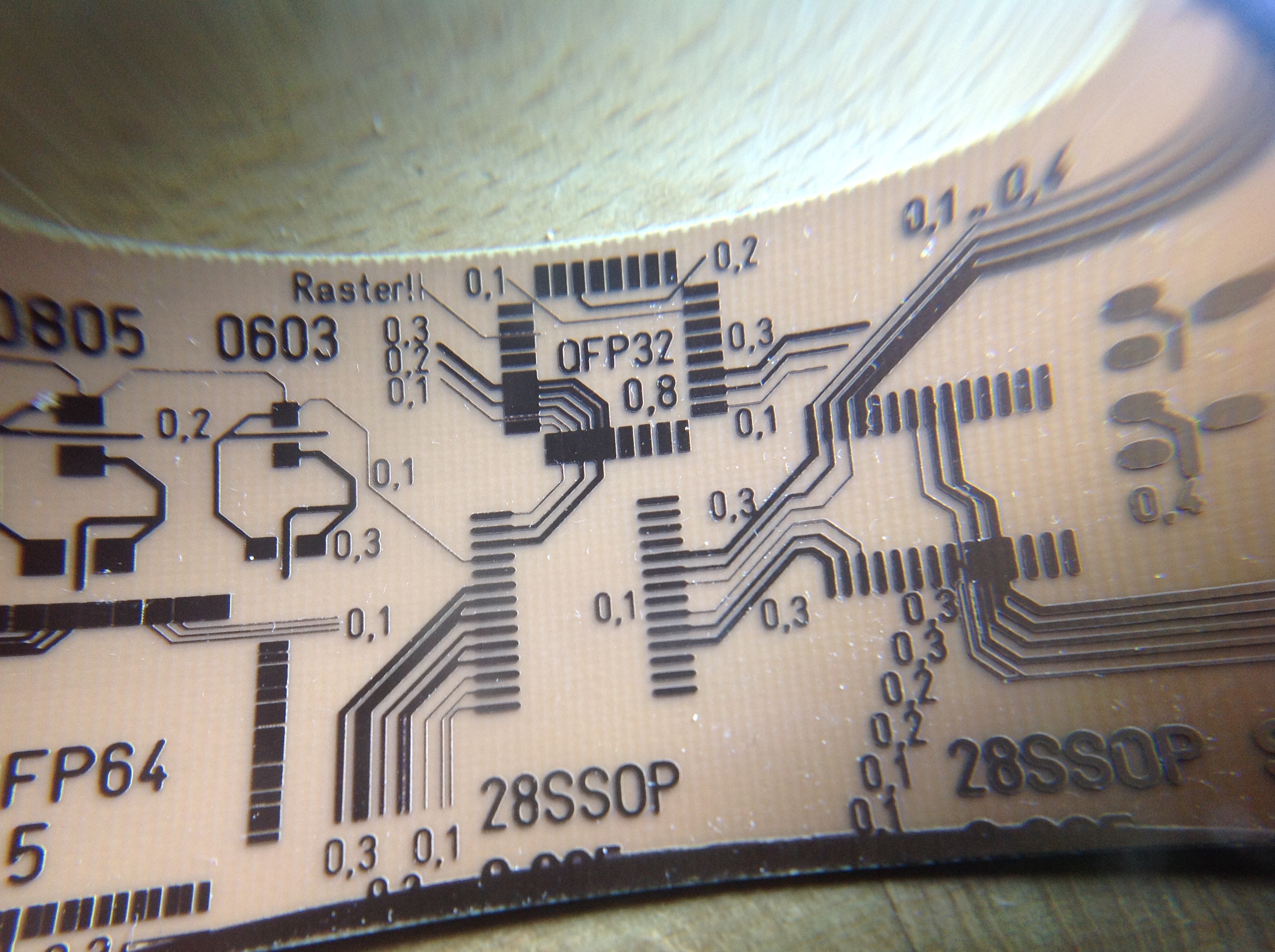

Ok , danke für den Hinweis, Fehler ist bereits in der
Belichtereinstellung.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 08.04.2017 21:32 #4968458

Lesenswert?

•

▲
▼

Unterbelichtung oder Lieferung überlagertes Material?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 08.04.2017 21:32 #4968459

Lesenswert?

•

▲
▼

oder zu kirz entwickelt?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Werner H. (pic16) 08.04.2017 23:56 #4968586

Lesenswert?

•

▲
▼

Michael schrieb:
> oder zu kirz entwickelt?

Schon möglich. Weitere Fehlerquellen wären: Film liegt nicht plan auf
(ist am wahrscheinlichsten), Entwickler ist zu kalt oder nicht
ausreichend belichtet.

Einfach mal vor dem ätzen mit einer Lupe nachschauen. Wozu benötigst du
0,1mm Leiterzüge?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 09.04.2017 06:07 #4968642

Lesenswert?

•

▲
▼

Ich benötige die 100u Strukturen in einem technischen Prozess.
