Unbekannte SPG anhand von Schaltung bestimmen

Christian S. OP #4973511
Lesenswert?
• ▲
▼
Hallo zusammen,

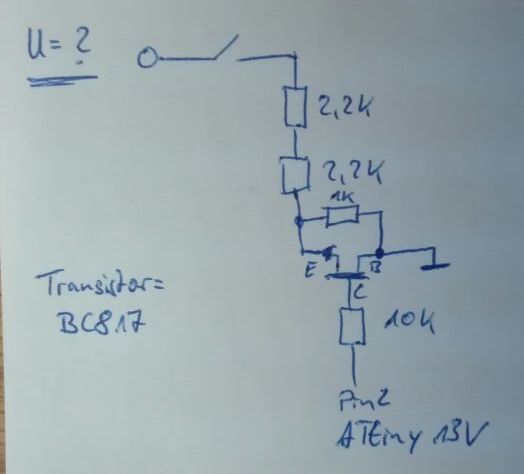

die im Anhang befindliche Schaltung habe ich auf einer Platine, auf der
das NT defekt ist. Nun würde ich die Spannung gerne über ein externe NT
einspeisen. Allerdings komme ich bei der Bestimmung der Spannung nicht
weiter.

Was ich weiß, dass die Spannung größer 7V sein muss, da sie einen 78M05
speißt (U_Droupt=2V).

Vorgeschaltet sind ein paar Widerstände welche dann den Pin2 eines
ATtiny13V schalten.

Wie kann ich Rückschluss auf die Spannung ziehen?

Gruß
Chris
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Christian S. OP #4973683
Lesenswert?
• ▲
▼
Dann habe ich wahrscheinlich eine Pinbelegung falsch aufgeschrieben.
Dann ist ist nach U_unbekannt kein Schalter sondern ein Poti, welcher
zwischen 3K und 1,5K arbeitet.

Macht dies mehr Sinn?

Und wie muss ich die Schaltung betrachten, um den Wert zu berechnen.
Probleme macht mir der Transistor :-/
Antwort Zitieren Bearbeiten Löschen Beitrag melden
