Simulation eines BC547 mit LTSpice

Gast #4989660
Lesenswert?
• ▲
▼
Hallo,

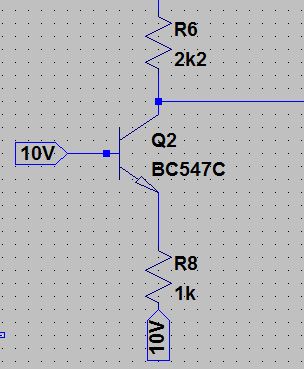

ich wollte eine Basisschaltung (Gedankenspiel) mit Spice simulieren (s.
Anhang) und verstehe eine kleine Sache nicht.
Die Basis wird mit 10V angesteuert, am Emitter befindet sich ein
Widerstand, an dessen Ende eine Rechteckspannung von 10V angeschlossen
wird.
Wenn das Rechteck seinen Maximalwert von 10V erreicht, stellt sich am
Emitter eine Spannung von 10V ein, und genau das verstehe ich nicht.

Ich habe versucht, eine Maschengleichung aufzustellen, um die 10V
errechnen zu können, bin aber gescheitert.


MfG,
Bob
