Bemaßung in Altium

Simon Gast 02.05.2017 15:08 #4996196

Hallo

Ich würde gerne eine "lineare Bemaßung" von 2 parallelen Linien machen.
Altium erzeugt mir aber leider immer nur eine Bemaßung in X- und
Y-Richtung.

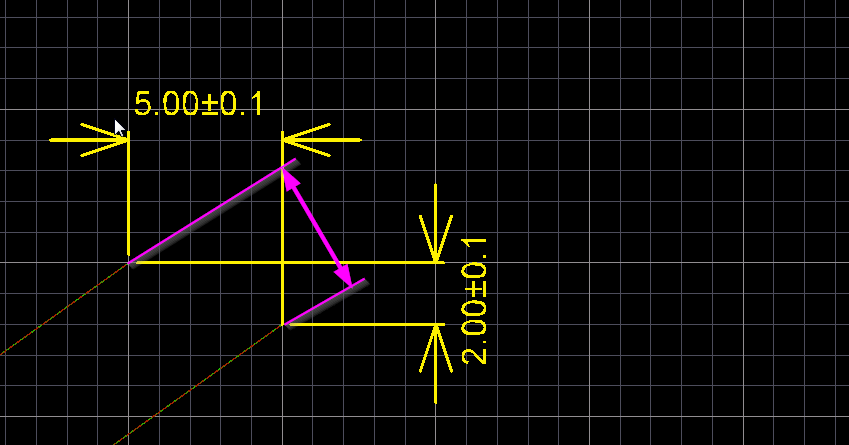

Bitte seht euch dazu kurz meinen Screenshot an.

Die pinke Linie wäre die die ich haben will.

Wie stelle ich so etwas an?

SG,
Simon

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Danish B. (danishbelal) 02.05.2017 18:32 #4996400

Ich nutze kein Altium, aber bei KiCad macht man das, indem man
"Beschränke Linien auf 45°" ausschaltet.

Gibt es derartiges in Altium?

Antwort Zitieren Bearbeiten Löschen Melden Danke

6a66 Gast 03.05.2017 07:06 #4996921

Simon schrieb:
> Die pinke Linie wäre die die ich haben will.
>
> Wie stelle ich so etwas an?

Hallo Simon.

PDD - Place Dimension Dimension - zumindest in AD16.

rgds

Antwort Zitieren Bearbeiten Löschen Melden Danke

Taz G. (taz1971) 03.05.2017 08:42 #4997003

Wenn Du den Winkel kennst, kannst Du auch die linear Dimension drehen.
(Beim platzieren TAB drücken und eine Rotation einstellen).

Antwort Zitieren Bearbeiten Löschen Melden Danke
