Forum: Markt [V] Riesige LED-Platine für 576 LEDs


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Christoph Z. (rayelec)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Für alle, welche mal wieder richtig den Lötkolben anheizen wollen habe
ich hier einen (Rest-)Stapel folgender Platinen:

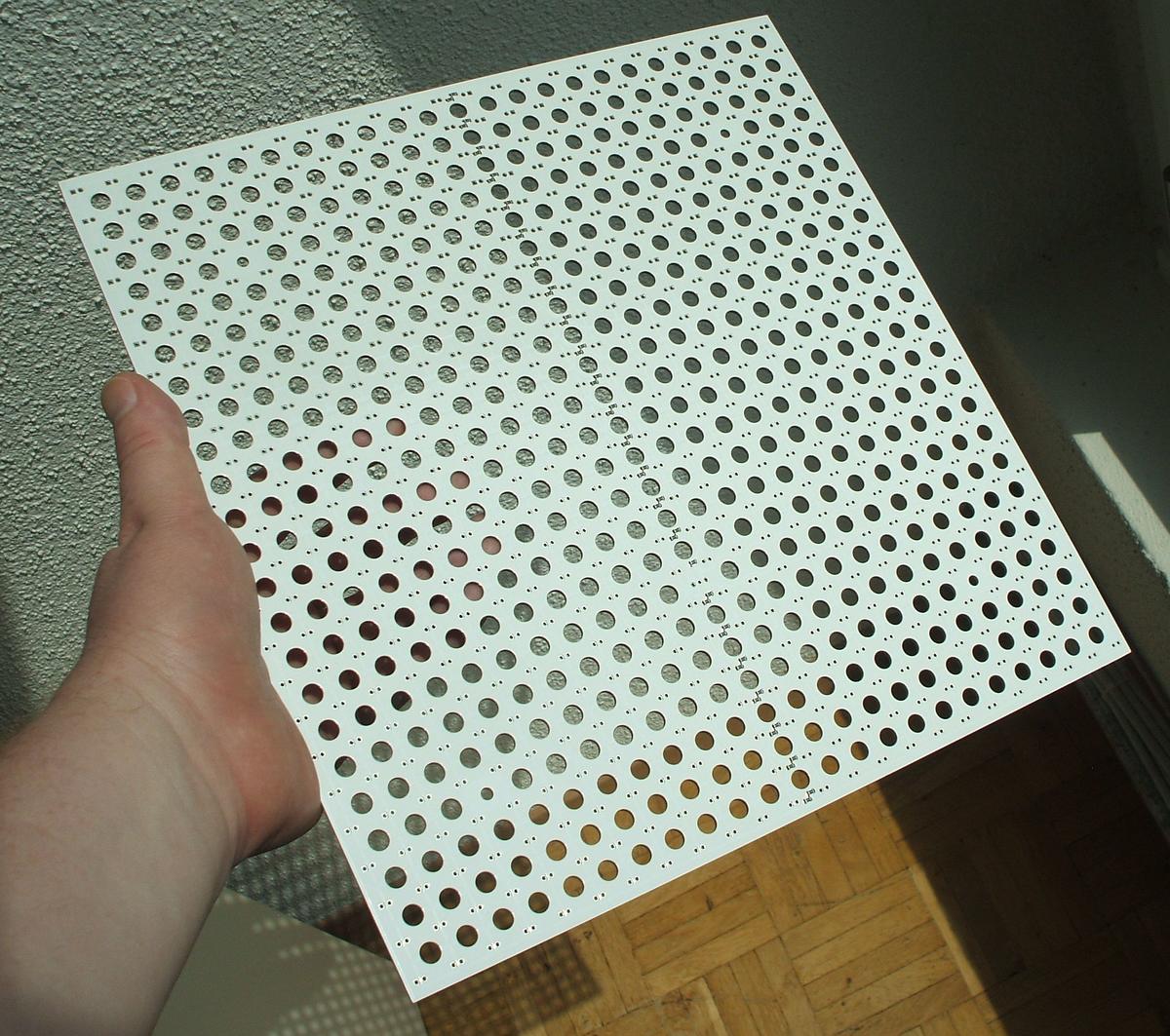

28.8*28.8cm grosse Leiterplatte für 576 Stück 5mm LEDs - 24x24, resp. 48
12-er Stränge. (Die LEDs sollten daher wenn immer möglich aus dem
gleichen Fertigungslos stammen)

Weiss mit 4 Befestigungslöchern und einem 3-Poligen Anschluss (2-Pole
werden gebraucht, mit dem dritten kann der Spannungabfall über einem der
Widerstände abgegriffen werden)

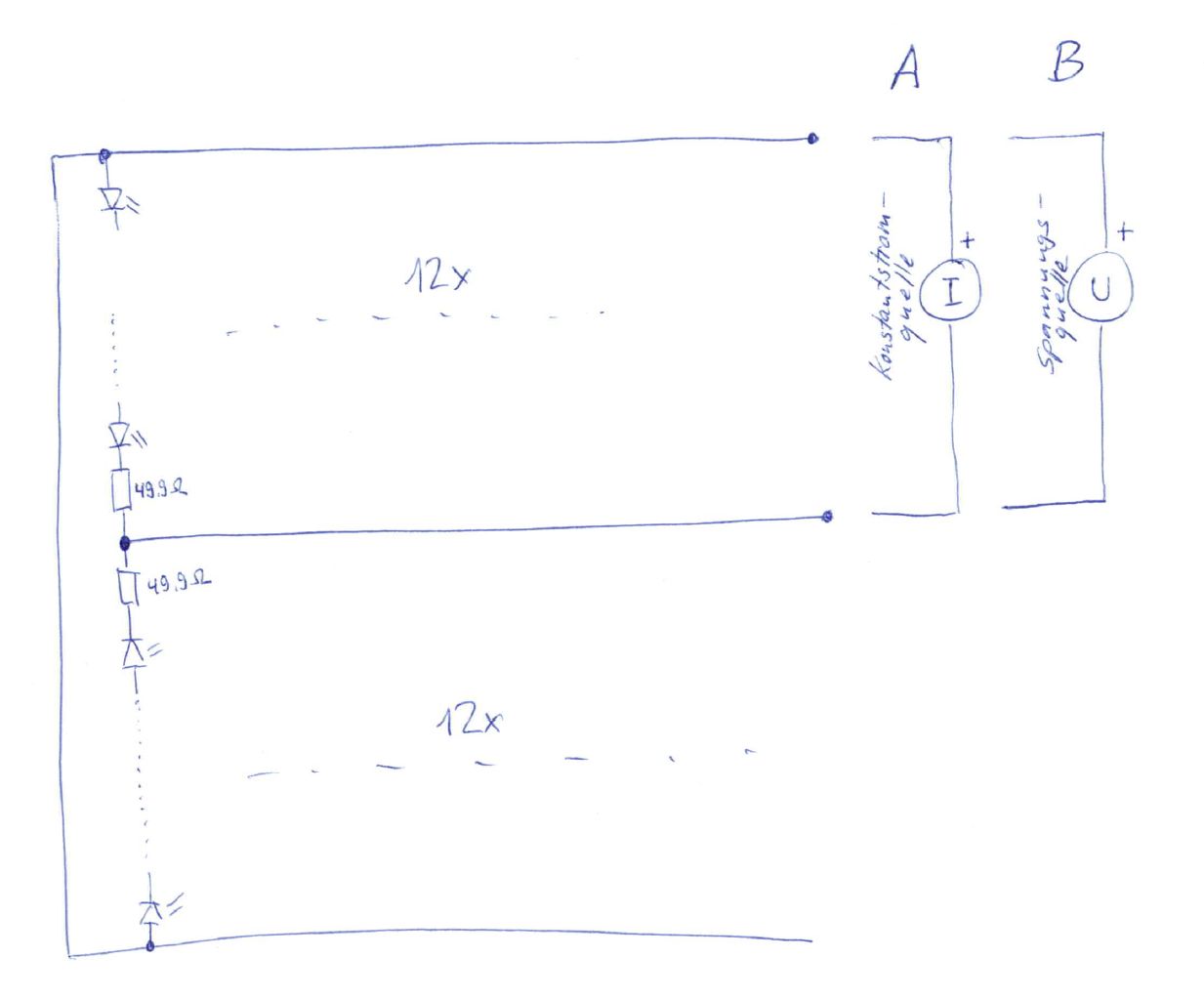

Verschaltet ist das ganze so wie im Schema. Es sind 48 Stränge mit je 12
in Serie geschalteten LEDs. Vorgesehen für den Betrieb mit einer
Konstantstromquelle (Variante A). Die SMD-Widerstände dienen NICHT als
Vorwiderstände sondern zum Ausgleich der Strangströme! Benötigte
Konstantstromquelle für Standard-LEDs Vmax ca. 48V, I ca. 1A (für 20mA
pro Strang).

Für Variante B (Betrieb mit konstanter Spannung) müssen die Widerstände
als Vorwiderstände ausgelegt werden. Damit können beliebige LEDs auch
gemischt eingesetzt werden. Die SMD-Widerstände sind ev. nicht
leistungsfähig genug und müssen durch konventionelle Typen ersetzt
werden. NUR in dieser Betriebsart können in Serie zu den Widerständen
Treiber IC wie ULN2803 oder TPIC6B595 eingeschleift werden. Dann kann
man die einzelnen Stränge per µC ein und-Ausschalten.

50 Stück sind vorhanden. Ich möchte €14 pro Stück haben. Versand aus CH
per Maxibrief zwischen €9 und €12, je nach Menge und Gewicht

von Hp M. (nachtmix)


Bewertung
-4 lesenswert
nicht lesenswert
Christoph Z. schrieb:
> Ich möchte €14 pro Stück haben.

Unbestückt?
Das glaube ich dir.
Aber ob du dafür einen  Abnehmer findest?

Schau mal was man für 2+3 = 6 EUR incl. porto aus China bekommen kann:
Ebay-Artikel Nr. 332230942116

: Bearbeitet durch User
von Christoph Z. (rayelec)


Bewertung
1 lesenswert
nicht lesenswert
> Schau mal was man für 2+3 = 6 EUR incl. porto aus China bekommen kann:
> Ebay-Artikel Nr. 332230942116

Das ist a) für eine völlig andere Anwendung und b) viel kleiner

50 Boards dieser Grösse kosten bei elecrow $940 ohne Versand und Zoll.
Ah ja, und designen muss man sie auch, bevor man bestellen kann!

Ich finde 14.- fair und wer's nicht haben will soll diskret schweigen
und wer Interesse hat, mir eine PN schreiben ;-)

von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
...wieso hast du dann so viele über? Ein bisschen sehr speziell sind die
schon ohne Treiber und so. WS2812 ginge sicher besser. Was ist dein
urspr Anwendungszweck?

Klaus.

von Magnus M. (magnetus) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> Was ist
> dein urspr Anwendungszweck?

Ich tippe mal auf LED Scheinwerfer mit hohem CRI.

von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
Mgl, kommt aber auf die genaue Strangverteilung an. Oder einfach
Leuchtobjekte. Schade dass die Löcher nicht direkt zum Durchstecken der
LEDs passen.

Klaus.

von Christoph Z. (rayelec)


Bewertung
0 lesenswert
nicht lesenswert
Die Löcher sind nur zur Kühlung gedacht. Die LEDs werden ganz
konventionell bestückt. Der Zweck ist/war eindeutig Beleuchtung. Die
Panels habe ich ebenfalls als Restposten gekauft, es sind aber zuviele
für meine eigenen Projekte. Um zehntausende LEDs von Hand zu löten,
fehlt mir auch die Zeit.
