Moin, ich suche den Schaltplan für ein Labornetzteil. Sieht wie dieses aus: http://www.tattoo-dealer.de/images/produkte/i10/1012414476-McPower-RNG-1502-Labor-Netzgeraet-Tattoo-Ne_1.jpg Hat aber ein anderes Label ("McVoice"). Liefert nur noch knapp 1A bei knapp 10V. Strombegrenzung funzt nicht mehr richtig. Habe es mal aufgemacht und die Platinen abgeschraubt. Optisch sieht alles ok aus. Trafo Ausgang ist unter Last ok (~8V/~19V -- schaltet bei =5V um). Freue mich über Hinweise.
Vielleicht so:
1 | +--|>|--+-----+-----+--------------+------------------------------------+----------------+---+---+ |
2 | | | | | | | | | | |
3 | +--(--|>|--+ Relais | 470k | | | | |
4 | | | | | | | 8.62V | 1k | | |
5 | / | | | +-|>|-+ +----+-----------+ | | |E | |
6 | o---o/ o---+--+ | | | |1N4148 | | | +-------------|+\ 1N4148 +--|< | |
7 | | | | | | + | | 220R 470 | | >--|<|-----+ |PNP| | |
8 | | | | | 4700uF | | | | | +---------|-/ | | +--|< 2N3055 |
9 | | | | | | | +---1M---+ | +--34k------)----+ | LM324 | | |E |
10 | | | +--+ | | | | | | | | | | | | | | |
11 | | | | o\ | | | | | /+|--+--(----(-----------(----(---(-------10k-------------(---(---+---+---o Ausgang |
12 | | S:S \o--(--+ | >|--5k6--+--< | | | Usoll Poti5k--(---(---+-----|+\ | | | | |
13 | | S:| o | | | E| \-|-----+----(--------+ | | | | | >--+--10k--+--|< | | |
14 | Glimmlampe(X) S:+--+ | | | | | | | | | | | +--|-/ | NPN |E | | |
15 | | S:| | | | | 1k5 +--|+\ | | | | | | 1nF | 11k | |
16 | | S:S | | | | | | | >--+ | | | | | | | | | |
17 | | | | | | | | +----(--|-/ | | 100 | +--------+-----------(---+ 100uF |
18 | o---Sich---+--+ | | | | | | | | | | | | | | | |
19 | Trafo | | | | | 5k6 ZD6V8 | | | | 100nF 1k5 6k8 | |
20 | 12V+9V | | | | | | | | | | | | | | | |
21 | 3.2A | | +--|<|--+ | +--0.6R--+----+---(-------+----(---+---+-----------------------+---+---+---o |
22 | | | 4*1N5404 | | | | | |
23 | +--------+-----|<|--+-----+-----------+-----------------+---Poti5k---+ Isoll |
Stimmt da was mit deinen Zeilenumbrüchen nicht? Kleine Schaltpläne als ASCII-Art finde ich tragbar, eine Freilaufdiode, ein Relais und ein MOSFET, so in der Art. Aber das ist nur etwas für Verrückte.
Boris O. schrieb: > Stimmt da was mit deinen Zeilenumbrüchen nicht? Meine waren richtig, es ist die Forensoftwa4re die es zerhackstückt, wohl weil sie noch bei 80 Zeichen pro Zeile in der Lochkartenära feststeckt. Na ja, die WYSIWYG Erfindung hat sie auch auch geflissentlich ignoriert und will Steuerzeichen sehen wie WordStar.
Hänge das doch nochmal als Datei an, anstatt über das Forum zu meckern, das du mit Sicherheit völlig kostenlos verwendest.
Wenn schon ASCII-Kunst dieser Grösse, dann mit code../code schützen.
Da der Laberkopp Bertram sich nicht mehr meldet, habe ich den Plan repariert. Ist aber immer noch nur etwas für Masochisten.
Muss das denn ein Schaltnetzteil sein oder geht das auch analog oder Linear?
Mikro 7. schrieb: > Optisch sieht alles ok aus. Zeig doch mal Fotos davon. Die Dinger sehen von aussen oft ein wenig unterschiedlich aus, könnten sich aber im Innern ähneln, bzw. Industriestandardschaltungen verwenden. Bei den Symptomen tippe ich auf Überlast und dadurch entweder eine kaputte Leistungsstufe oder ein abgebrannter Shunt. Halb kaputter Gleichrichter wäre auch noch eine Möglichkeit. Mikro 7. schrieb: > Hat aber ein anderes Label ("McVoice") Klingt nach einer alten Marke vom blauen Klaus Conrad. Wenn es das WNT0-15-2000 ist, wird es sogar hier auf der Seite erwähnt: https://www.mikrocontroller.net/articles/Labornetzger%C3%A4te
:
Bearbeitet durch User
Matthias S. schrieb: > Mikro 7. schrieb: >> Hat aber ein anderes Label ("McVoice") > > Klingt nach einer alten Marke vom blauen Klaus Conrad. Wenn es das > WNT0-15-2000 ist, wird es sogar hier auf der Seite erwähnt: > https://www.mikrocontroller.net/articles/Labornetzger%C3%A4te Ich habe noch ein altes MCVoice von Ebay. (30V/3A) Ist 12 Jahre alt und funktioniert. Allerdings sind billige kratzige Potis drin. Die sollte man ersetzen.
Ich hab so ein Ding hier mit 1,5A. Ist ein LM723 mit 2N3055. Umschaltung ist da manuell - also ansonsten wohl ähnlich.

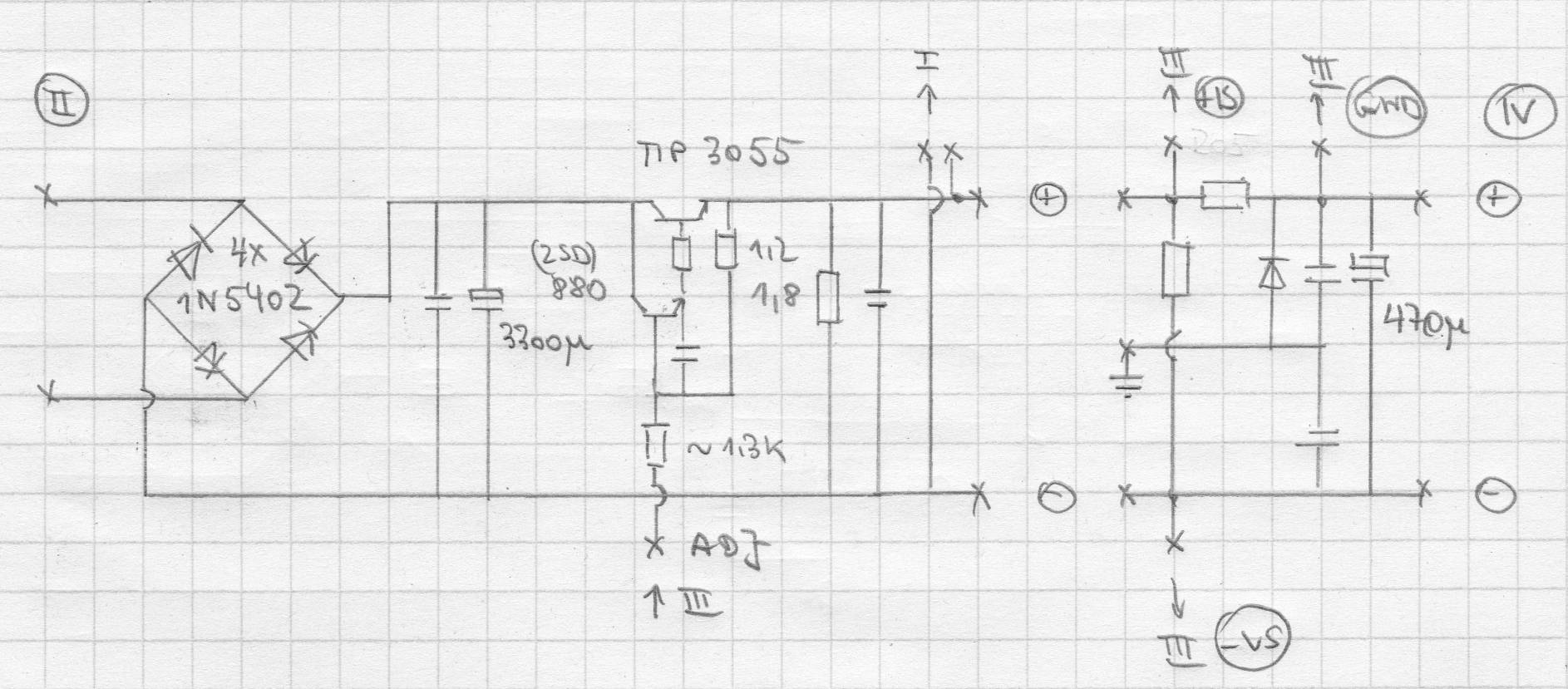

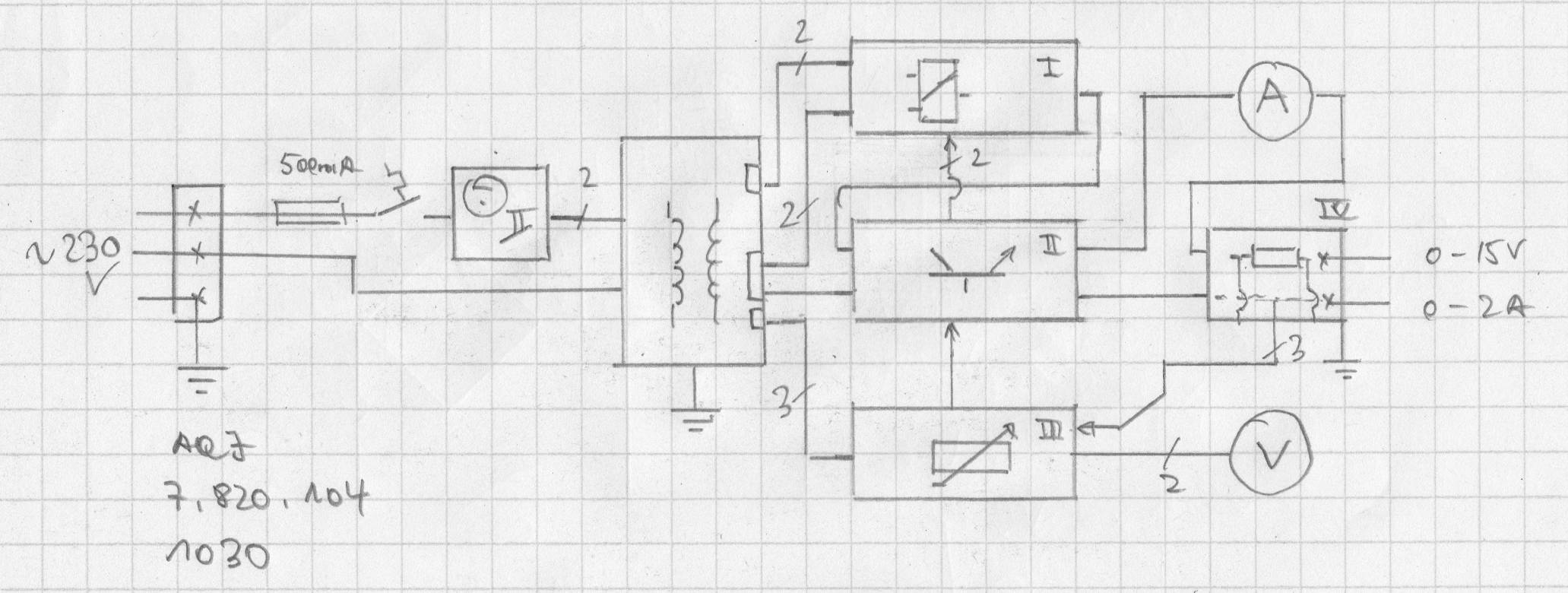

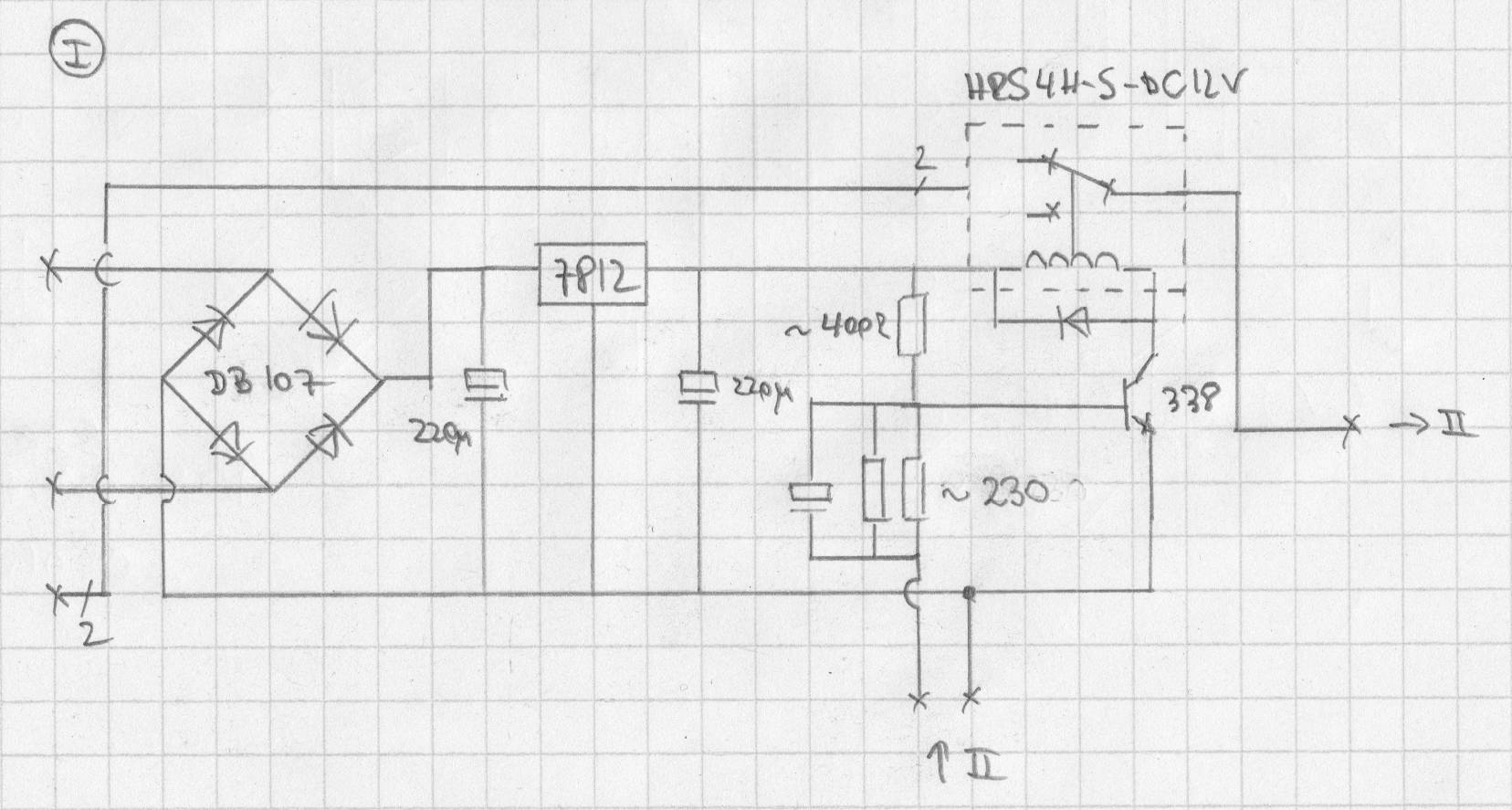

Habe den Fehler inzwischen gefunden. Anbei ein paar Skizzen, falls jemand ähnliche Probleme hat. Ist per Hand gezeichnet, und ohne Garantie. Möglicherweise aber etwas besser als von Scratch neu zu starten. Es sind 3 PCB (Schaltungen I und II sind auf dem gleichen PCB). Der Trafo liefert neben der Hauptspannung (ca. 9 VAC und 19 VAC) zwei Hilfspannungen (ca. 16 VAC für's Relais und 2 x 8VAC für die OpAmps). Das Problem bei mir lag an einem Defekt des 10k Potis zur Strombegrenzung.
