Forum: Analoge Elektronik und Schaltungstechnik Wie funktioniert diese Motorbrücke?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Alter Lateiner (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

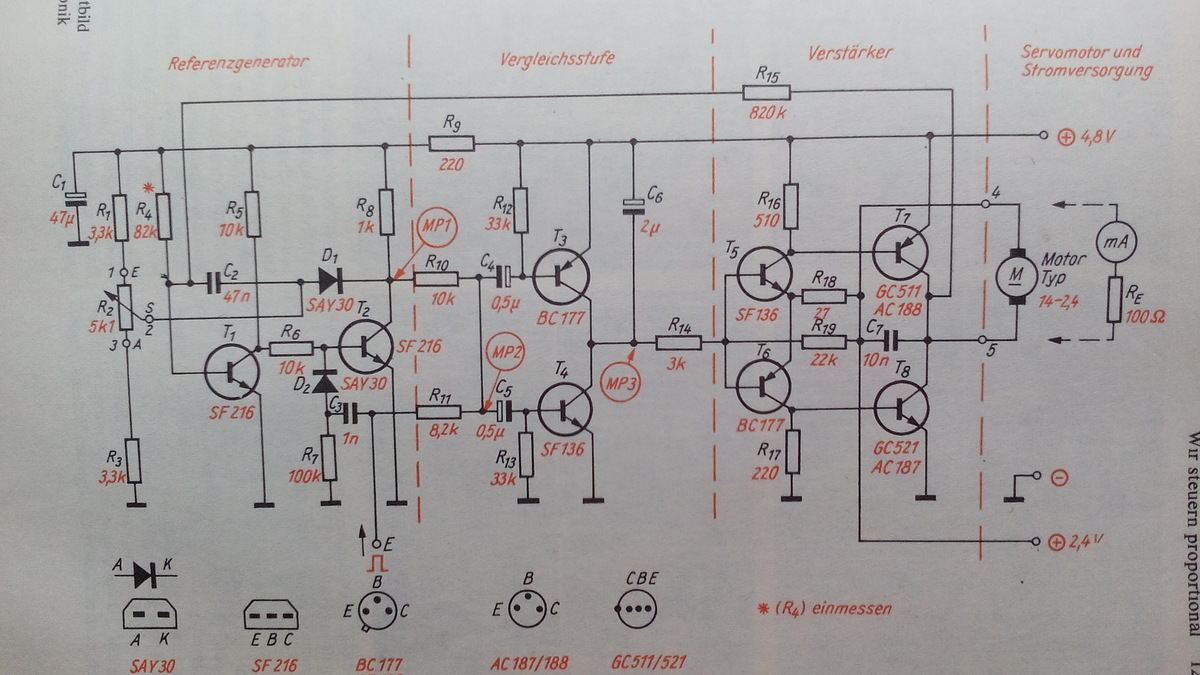

Hallo liebes Forum, ich habe in einem alten Buch diesen Schaltplan von
einem Modellbauservo gesehen. Die Funktionsweise der letzten Stufe, die
Motorbrücke verstehe ich nicht so ganz. So mögt ihr euch daran
delectieren.

von hinz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ist nur eine Halbbrücke, die Akkus hatten damals eine Mittelanzapfung.
Die Motoren liefen also nur auf 2,4V.

von Erklärbär (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ja, blöder Schaltplan.
Oben: + 4,8Volt
Mitte: Masse
Unten: +(!) 2,4 Volt

von Alter Lateiner (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Erklärbär schrieb:
> Ja, blöder Schaltplan.
> Oben: + 4,8Volt
> Mitte: Masse
> Unten: +(!) 2,4 Volt

Uups diese 2,4V hab isch nich gesehen. Nu is mir alles klar...   :-)

von VOA (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Alter Lateiner schrieb:
> Hallo liebes Forum, ich habe in einem alten Buch diesen Schaltplan von
> einem Modellbauservo gesehen.

Alter Lateiner schrieb:
> Uups diese 2,4V hab isch nich gesehen. Nu is mir alles klar...   :-)

Man hätte ja auch einfach die Schaltungsbeschreibung in dem Buch
"Ferngesteuerte Modelle selbst gebaut" durchlesen können. Aber wer liest
schon in Büchern, das geht im Netz viel besser... :-)

von Kartenmacher (Gast)


Bewertung
0 lesenswert
nicht lesenswert
VOA schrieb:
> Man hätte ja auch einfach die Schaltungsbeschreibung in dem Buch
> "Ferngesteuerte Modelle selbst gebaut" durchlesen können. Aber wer liest
> schon in Büchern, das geht im Netz viel besser... :-)

Hast ja recht, ich raufe mir die Haare und bestreue mein Haupt mit
Asche!
