Forum: Analoge Elektronik und Schaltungstechnik StepUp Wandler - wie viel Verlustleistung ist zu erwarten?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Rainer U. (r-u)


Bewertung
0 lesenswert
nicht lesenswert
Liebe alle,

hat jemand evtl. so einen Step-Up-Wandler wie hier gezeigt:

Ebay-Artikel Nr. 291688511845

Wenn ich den mit einem Akku (1.2V) versorge und 5V/50mA draus ziehe,
welche Verlustleistung würdet Ihr erwarten? oder hat das jemand mal
gemessen?

: Bearbeitet durch User
von Timmo H. (masterfx)


Bewertung
0 lesenswert
nicht lesenswert
Ich glaube ich habe das ding zu hause. Kann ich nachher mal messen

von Rainer U. (r-u)


Bewertung
0 lesenswert
nicht lesenswert
Timmo H. schrieb:
> Ich glaube ich habe das ding zu hause. Kann ich nachher mal messen

Oh, prima!

von Timmo H. (masterfx)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

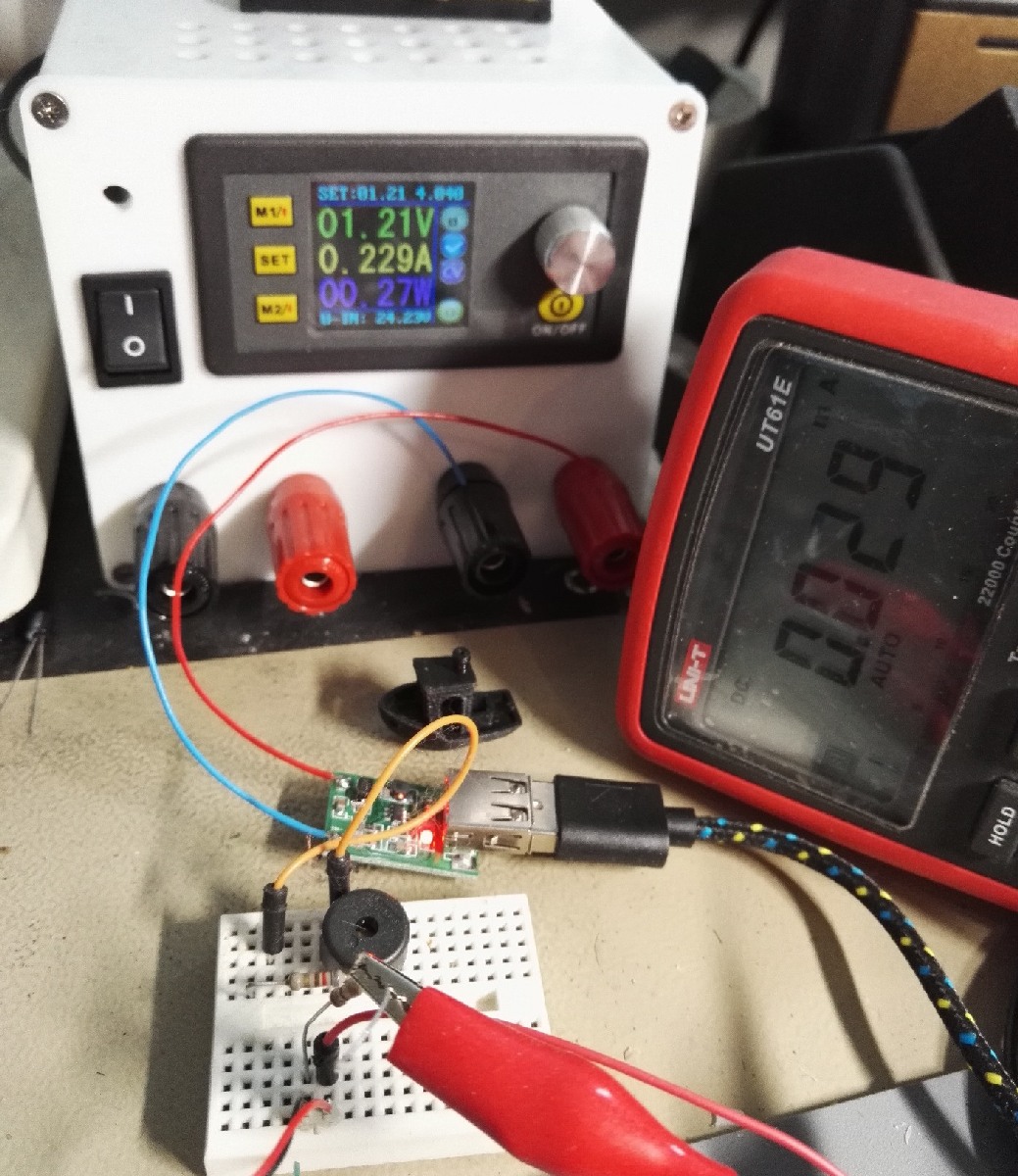

Finde gerade kein 100 Ohm Widerstand.

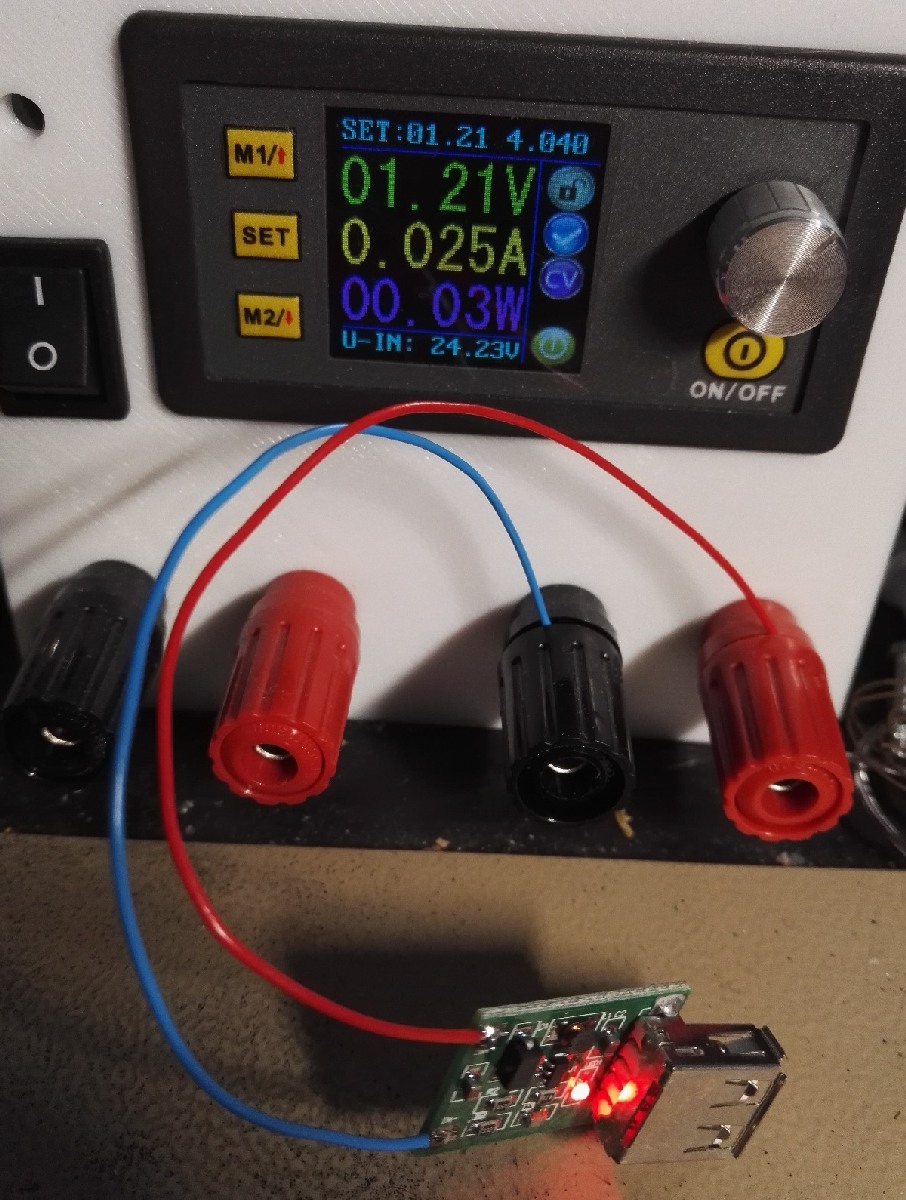

Also 148 Ohm. Leerlauf ist echt schlecht (Bild #1).
Ansonsten Input 1,2V*0,229A = 0,275W, Output 5,38V*0,029A = 0,145W
0,145W/0,275W = 52%

EDIT: Ich sehe gerade dass ich denke ich doch einen anderes IC habe:
https://www.aliexpress.com/item/DC-DC-0-9V-5V-to-5V-600MA-USB-Power-Supply-Converter-Module-Step-Up-Boost/32731495579.html

: Bearbeitet durch User
von Mark S. (voltwide)


Bewertung
0 lesenswert
nicht lesenswert
Ist das Labornetzteil Eigenbau?

von Timmo H. (masterfx)


Bewertung
0 lesenswert
nicht lesenswert
Mark S. schrieb:
> Ist das Labornetzteil Eigenbau?
Natürlich :-D.  DP30V5A +  24V/5A Netzteil und ein 3D gedrucktes Gehäuse

von Timmo H. (masterfx)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gewinnt sicherlich keinen Schönheitswettbewerb, aber funzt gut.
An die linken zwei Bananenbuchsen wollte ich noch einen 2A DCDC-Wandler
anschließen der dann mit einem Schiebeschalter von 3.3V auf 5V
umschaltbar ist.

von Rainer U. (r-u)


Bewertung
0 lesenswert
nicht lesenswert
Prima, danke! Dann werd ich mir so welche kaufen. Witzig - das Netzteil
hab ich auch, nur mit 3 alten Laptop-Netzteilen a 15V 5A gespeist..
