Bedeutung von Signalverbindungen im Elektronikschaltplan

zwiebel Gast 07.09.2017 20:38 #5135997

Lesenswert?

•

Hallo,

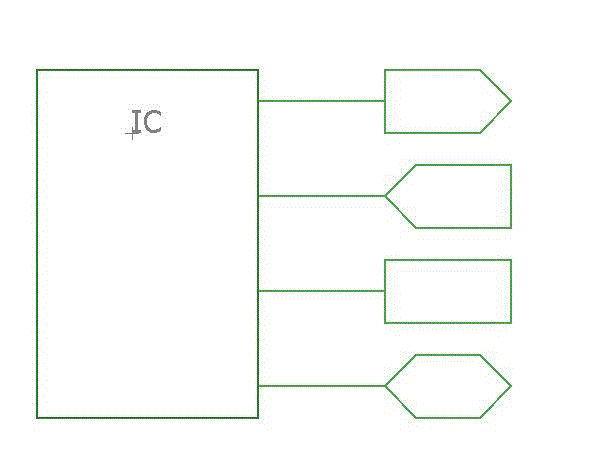

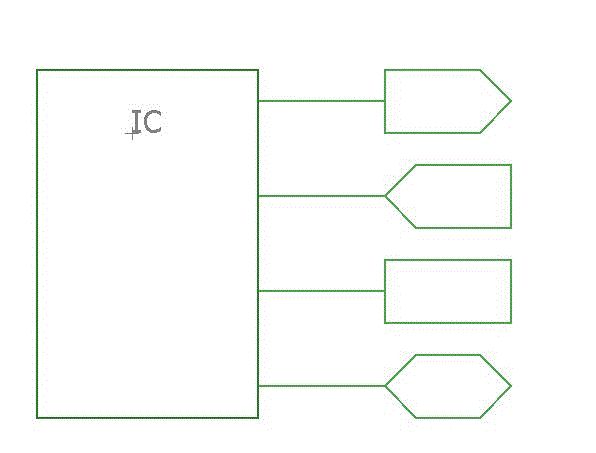

kann mir jemand sagen was das 3 Symbol von oben im Anhang
bedeutet(Rechteck), die anderen sind einigermaßen selbst erklärend:
Es ist aus einem Elektronikschaltplan mit mehreren Seiten abgezeichnet.
Grüße Zwiebel

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Stefan F. Gast 07.09.2017 21:21 #5136053

Lesenswert?

•

▲
▼

"das 3 Symbol" welches bitte meinst du damit?

Elektronikschaltplan kann nicht sein, ich sehe kein einziges
Schaltzeichen.

Mein Troll-Barometer ist gerade auf Maixmalausschlag, strenge Dich
besser an, damit man deine Frage ernst nehmen kann.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Karsten U. (herr_barium) 07.09.2017 21:31 #5136067

Lesenswert?

•

▲
▼

Stefan U. schrieb:
> Mein Troll-Barometer ist gerade auf Maixmalausschlag, strenge Dich
> besser an, damit man deine Frage ernst nehmen kann.

Nicht ganz fit oder was?? Wird man so, wenn man 24h/7d vor dem PC hockt?

@TO
Das Rechteck kenne ich als Prüfpunkt. Dort steht normalerweise eine
Spannungsangabe drin.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stefan F. Gast 07.09.2017 22:01 #5136114

Lesenswert?

•

▲
▼

> Wird man so, wenn man 24h/7d vor dem PC hockt?

Ja

Antwort Zitieren Bearbeiten Löschen Beitrag melden
