Was mit Plotter machen?

Gast #5153882
Hallo,

ich habe einen alten Stiftplotter den ich mal reaktivieren will.
Was könnte man so plotten? Außer Lissajous Figuren ist mir da noch
nichts eingefallen.
Fallen euch andere interessant aussehende Figuren/Dinge/Anwendungen ein
die man mit einem Plotter machen könnte.
Einfach eine Plotter-Uhr bauen - bei der man dann jeden Tag das Blatt
wechseln muss ;-) - will ich nicht unbedingt. DAfür hab ich schon zu
viele Uhren gebaut...

Viele Grüße,
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
J. T. schrieb:
> Ich würd dann nen Ätzresiststift ranbasteln

Ich war gestern in meinem Keller und habe noch zwei Dalo33 in einer
Schublade gefunden, die dürften jetzt über 30 Jahre alt sein.
Ausprobiert und: die Tusche fliesst und stinkt noch wie früher,
unglaublich das Zeug :-)

Schneideplotter finde ich aber auch praktischer, funktioniert das in
einen XY Plotter ein Schneidemesser einzusetzen?
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Falls du zusätzlich ein Mikrocontroller-Programm schreiben willst: Du
könntest mit dem Stiftplotter einen Abakus bewegen. Dazu eine Webcam und
ein Younow Account.

Im Chat können dann deine Besucher Rechenaufgaben senden.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Persönliche Seite
Johannes S. schrieb:
> funktioniert das in einen XY Plotter ein Schneidemesser einzusetzen?

Könnte funktionieren, wenn das ein Schleppmesser ist. Für (zumindest
einige) Schneideplotter gibt es korrespondierende Stifthalter ...

Allerdings kann es gut sein, daß für das Schneiden höhere Kräfte in x-
und y-Richtung aufgebracht werden müssen, für die die Mechanik des
x-y-Plotters nicht ausgelegt ist.

Schneidplotter sind vielleicht nicht ganz ohne Grund üblicherweise keine
Flachbettplotter, sondern arbeiten mit dem bewegten Schneidgut als einer
Achse, und einer recht massiv ausgeführten zweiten Achse, auf der der
Hubmagnet nebst des Schleppmessers bewegt wird.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Ich habe mit meinem Stiftplotter schon ein paar Platinen mit Ätzresist
beplottet und anschließend geätzt - grundsätzlich geht das.

Das Problem dabei ist, die richtige Kombination aus Stift und Tinte zu
finden. Ich experimentiere alle paar Monate mal wieder mit einer
weiteren Kombination, die absolut optimale Lösung habe ich noch nicht
gefunden.
Antwort Zitieren Bearbeiten Löschen Melden Danke
(Firma: Autotronic)

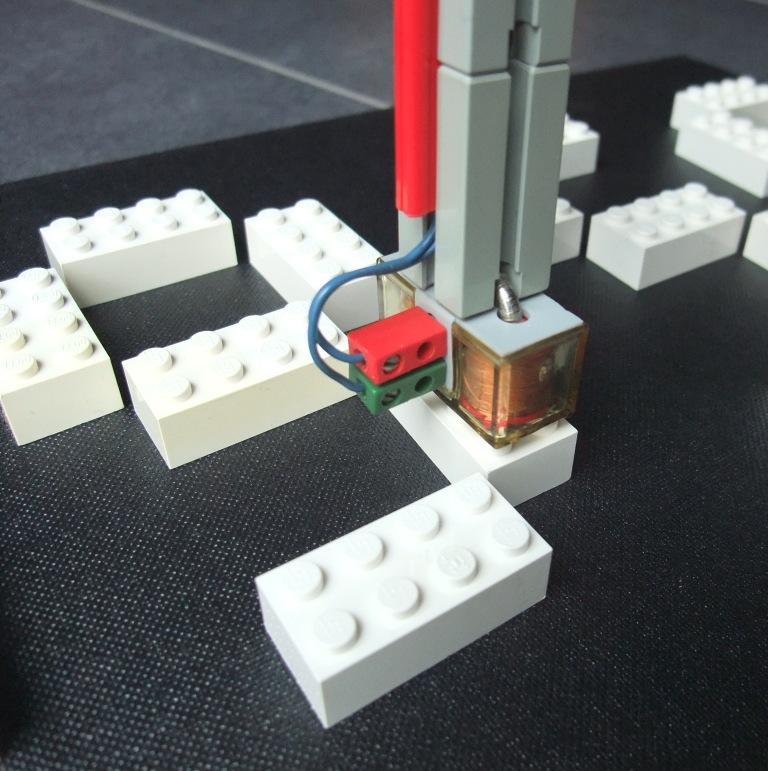

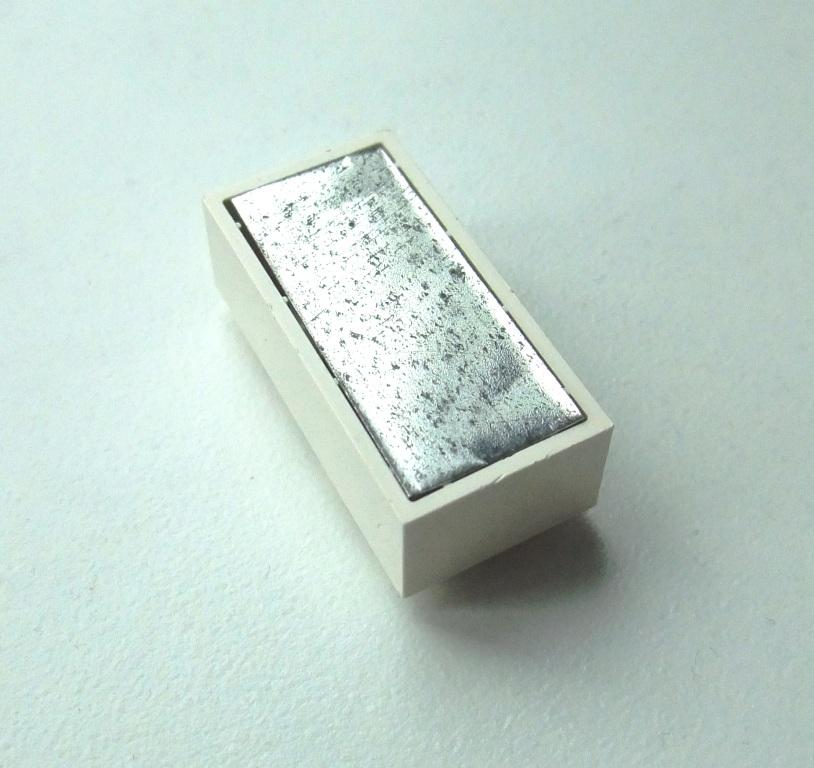

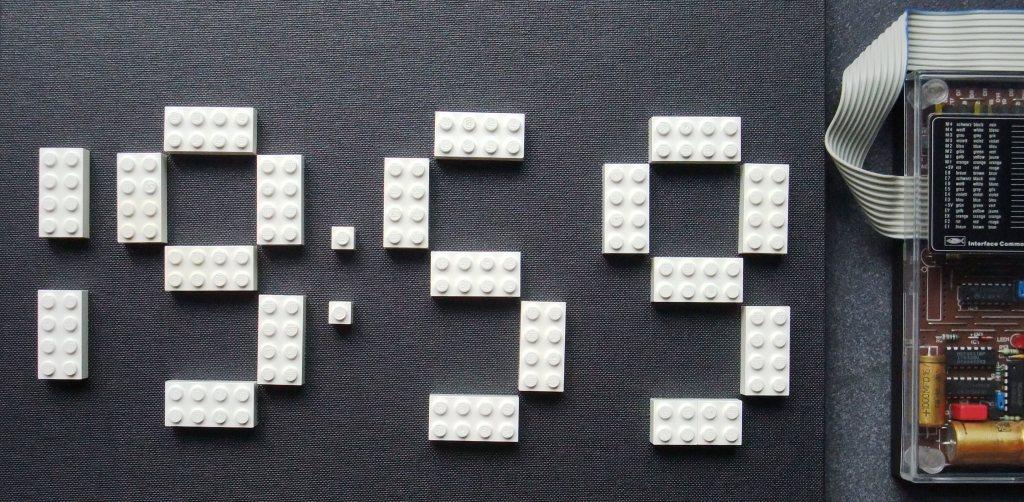

Du kannst auch eine Uhr ohne Papier daraus bauen. Statt des Stifts einen
E-Magneten einbauen, der aus kleinen Eisenklötzen die Uhrzeit legt (7
Segmente pro Ziffer). Es reicht, wenn er alle 10 Minuten die Uhrzeit
aktualisiert, dann kann am Ende die Null festgeklebt werden (19:00,
19:10, 19:20, usw.). Die Fotos habe ich aus einem Uhren-Thread 'geklaut'
(Quellennachweis).
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Oder so benutzen - wie er mal gedacht war;)
Als Staubfänger auf einem ebenso alten systemfähigem Messgerät, damit
Niemand anderen Krempel draufstellen kann.
Ich habe mich zumindest gefreut, als der alte HP Stiftplotter nach
Reparatur (Rifa Bomben: X und Y Kondensatoren) schön ein Smith Diagramm
zeichnete und die Kommunikation mit dem sendenden Messgerät klappte.

Bei den alten HP Flachbrett - Plottern ist die Mechanik auch anständig.
Eher 2mm dicke Drahtseile an recht großen Schrittmotoren ziehen den
Stifthalter.
Da kann man bestimmt beliebigen Unfug mit machen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
asd schrieb:

> Was könnte man so plotten? Außer Lissajous Figuren ist mir da noch
> nichts eingefallen.

Im Prinzip ist das ein langsames Oszilloskop. Du könntest z.B.
Hysteresekurven von Magnetmaterialien aufnehmen, oder Diodenkennlinien,
oder Entladekurven, oder...

Die eine Achse wird mit einem Dreieck aus dem Funktionsgenerator
angetrieben, die andere zeigt die Reaktion des Prüflings.



Oder Du versuchst das Ding gegen einen Plotter mit RS-232 oder
GPIB-Schnittstelle einzutauschen. Dann versteht der HPGL.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Ich habe frueher Fraktale gerechnet und geplottet. Das Feld so gross wie
man dem Plotter Pixel zuordnen kann. Auf einem XT mit 4MHz 8086 dauerte
das Rechnen 72 Stunden. Dann wurden die Pixel den Farben zugeordnet, und
die Farben eine nach der Anderen auf den A3 Plotter durchgelassen. Das
dauerte dann nochmals fast 20 Stunden. Der Plotter war mit den
Hubbewegungen beschaeftigt, Striche gab es eigentlich keine.

Heute wuerde man das an einen Druckdienstleister auslagern.
Ein Plotter .. heute .. etwas im Sinne von 3D Druck
Antwort Zitieren Bearbeiten Löschen Melden Danke
