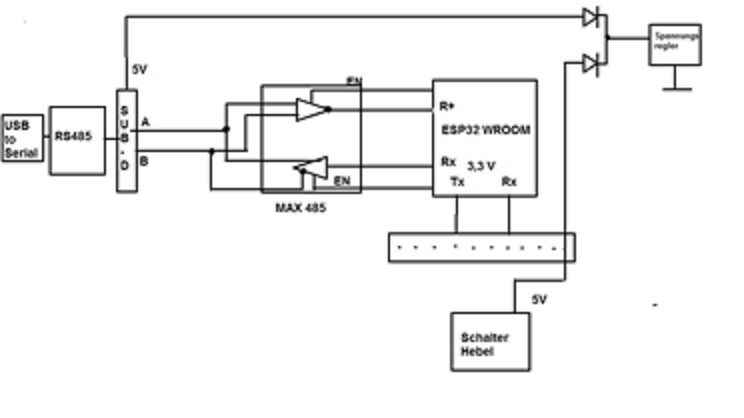

Sehr geehrte Damen und Herren, Ich bin gerade dabei ein Arduino Board mit dem RS485 und dem MC ESP32 WROOM zu entwickeln. Hab eine Leiterplatine in Target entworfen die folgende Komponenten besitzt: 1X ESP32 WROOM 1X RS485 / MAX485 1X 9-POL SUB-D Stecker 1X Spannungsregler 1X USB-To-Serial Adapter 4X Stiftleiste Da ich relativ neu in der Welt der Mikrocontroller bin und mein Wissen nur aus dem Internet beziehe, weiss ich nicht ob das Blockschaltbild so gut ist oder ob man da noch was optimieren kann? Als Programmiersprache benutze ich ARDUINO IDE. Über die Pinbelegung des 485 habe ich mich informiert, und habe rausgefunden dass er keine festgelegte Norm hat wie man ihn mit dem MC verbindet. Bitte um hilfreiche Antworten LG Helmut
Helmut schrieb: > Da ich relativ neu in der Welt der Mikrocontroller bin und mein Wissen > nur aus dem Internet beziehe, weiss ich nicht ob das Blockschaltbild so > gut ist oder ob man da noch was optimieren kann? Wenn mans erkennen könnte. Helmut schrieb: > Als Programmiersprache > benutze ich ARDUINO IDE. Das ist keine Programmiersprache. Helmut schrieb: > Über die Pinbelegung des 485 habe ich mich informiert, und habe > rausgefunden dass er keine festgelegte Norm hat wie man ihn mit dem MC > verbindet. RS485 ist kein Stecker, D-SUB heisst der häufig verwendete Stecker. Und ja, da man eh nur 4 Pins zwingend benötigt (oder sogar nur 3? Bus1,Bus2, Masse?) hat man beim D-SUB einiges an kreativen Entscheidungsmöglichkeiten. Du kannst das auch auf RJ45 Buchsen legen oder RJ11 oder Molex-Stecker oder Lüsterklemmen mit Klingeldraht dran. Your mileage may vary.
Das Bild ist eine Zumutung (hätte nie gedacht, daß ich hier mal über Bilder meckere) Helmut schrieb: > Als Programmiersprache benutze ich ARDUINO IDE. Nein, Du willst c++ benutzen, Arduino ist die IDE. Wenn Du eine Platine entworfen hast, warum postest Du dann nicht den Schaltplan und das Layout? Aus dem Klecks oben kann man nur erkennen, daß Du RX und TX gewürfelt hast und Deine Dioden vermutlich verkehrtrum sind.
Helmut schrieb: > ... weiss ich nicht ob das Blockschaltbild so > gut ist oder ob man da noch was optimieren kann? Das kommt drauf an, was das Ding machen soll. > Unbenannt.png Guckst du dir vorher mal an, was du hochlädst?
Horst schrieb: > ... und Deine Dioden vermutlich verkehrtrum sind. Das kommt drauf an, ob da der Ein- oder der Ausgang vom Spannungsregler dran hängt
Darum 'vermutlich'. Definit geht aber der Eingang vom Max auf einen Rx vom ESP. Da kann nur ein Schaltplan Gewissheit bringen.
