Software für Wicklungsverschaltung/Visualisierung gesucht

Marc G. OP #5212809
Lesenswert?
• ▲
▼
Hi,

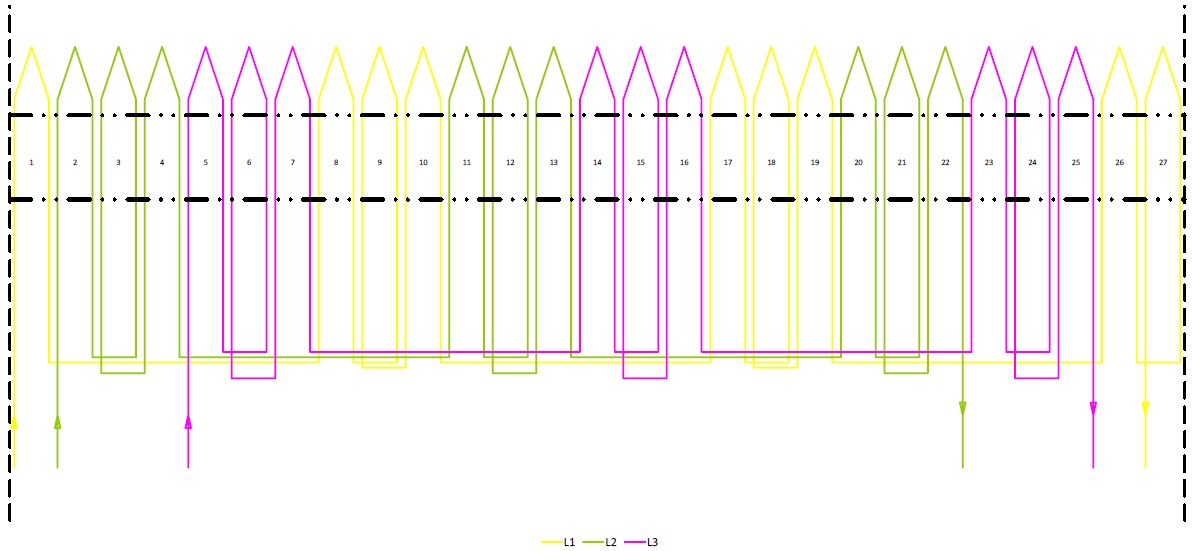

wir hatten mal von nem Kunden nen Plan bekommen, wie ein Motor/Generator
zu verschalten ist. Siehe Bild im Anhang.

Weiß einer ob es eine Software für diese Ausgabe gibt oder ob das am
Ende mit nem normalen CAD gemacht wurde ? Hat jemand schonmal so einen
Plan gesehen ?

Danke
Marc
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
georg Gast #5212948
Lesenswert?
• ▲
▼
Marc G. schrieb:
> Weiß einer ob es eine Software für diese Ausgabe gibt oder ob das am
> Ende mit nem normalen CAD gemacht wurde ?

Das kann so ziemlich jedes CAD-System im Nebenjob, eine Software
speziell dafür wäre völlig unsinnig. Notfalls sollte das mit Paint aus
dem Windows-Zubehör gehen. Oder mit Buntstiften und einem Scanner.

Georg
