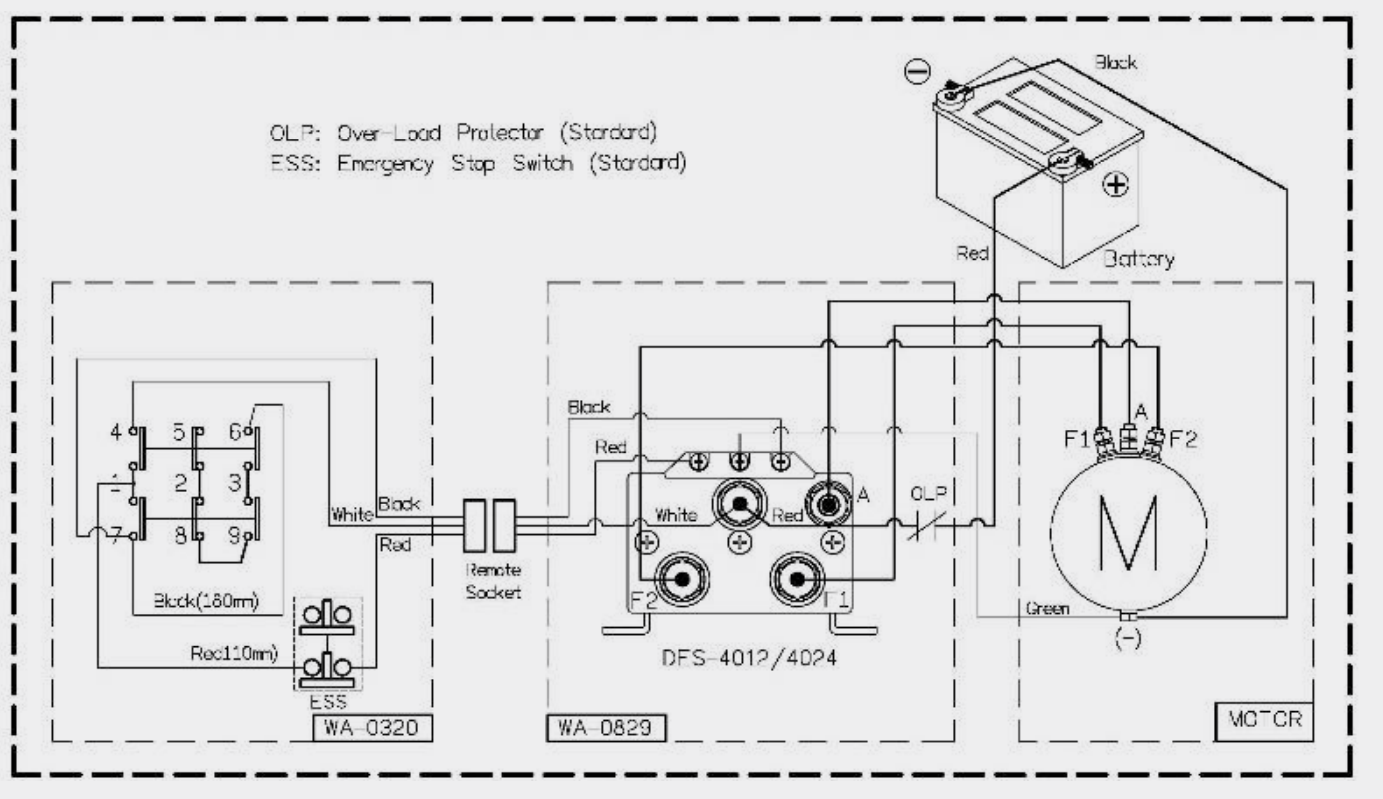

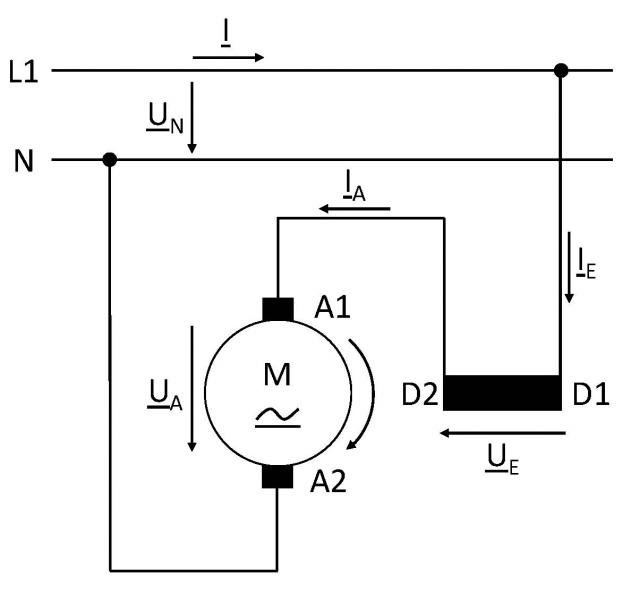

Ich habe hier ein "Schaltbild" (links) für die Ansteuerung eines Reihenschlussmotor, wo ich nicht weiß, ob ich das richtig interpretiere. Mein Vermutung ist, dass A nach Ground die Rotor Wicklung ist und für den Vor-/Rücklauf die Stator Wicklung F1 bzw. F2 auf High gesetzt wird. Doch ich sehe nicht, wie das zu einem Standard Schaltbild des Reihenschlussmotors passen sollte?
