Schaltzeichen für Kondensator was für ein?

Waldemar S. (wsws) OP 22.12.2017 16:49 #5252299

Lesenswert?

•

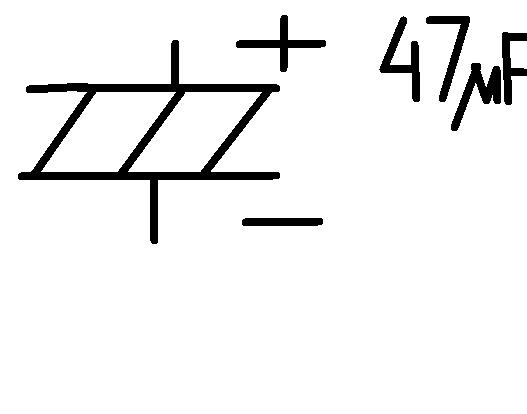

habe mal in einer japanischen Schaltung so ein Schaltzeichen gesehen
klar das ist ein Kondensator aber weiss jemand WELCHES?Weil in der
gleichen Schlaltung die andere Kondensatoren mit normalen Schaltzeichen
abgebildet sind.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Stefan S. (chiefeinherjar) 22.12.2017 16:52 #5252307

Lesenswert?

•

▲
▼

Das müsste ein Elko sein. 47uF.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

fencheltee Gast 22.12.2017 17:36 #5252348

Lesenswert?

•

▲
▼

Waldemar S. schrieb:
> habe mal in einer japanischen Schaltung so ein Schaltzeichen gesehen
> klar das ist ein Kondensator aber weiss jemand WELCHES?Weil in der
> gleichen Schlaltung die andere Kondensatoren mit normalen Schaltzeichen
> abgebildet sind.

Was für ein schräger Text. Passend zum schrägen elektrischen Feld im
Schaltzeichen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Georg M. (g_m) 22.12.2017 18:05 #5252377

Lesenswert?

•

▲
▼

Capacitors (historical)

https://en.wikipedia.org/wiki/Electronic_symbol

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jim M. (turboj) 22.12.2017 18:16 #5252387

Lesenswert?

•

▲
▼

Stefan S. schrieb:
> Das müsste ein Elko sein. 47uF.

Gibt es heutzutage auch als Kerko, wäre dann aber nicht ploar. Welchen
Kondensator man da einsetzen will ergibt sich aus dessen Funktion, die
wir hier nicht kennen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
