KiCad ERC Error trotz Spannungsversorgung

Heiko Gast 31.12.2017 11:35 #5261006

Lesenswert?

•

Hi,

ich habe, wie im Screenshot zu sehen, an einem IC an einem
Spannungseingang eine Spannungsquelle angefügt. Trotzdem bekomme ich die
Fehlermeldung (3), dass der Spannungseingang vom IC nicht angeseuert
werde.
Was mache ich falsch?

Danke und viele Grüße,
Heiko

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Thomas Gast 31.12.2017 12:28 #5261085

Lesenswert?

•

▲
▼

Hallo Heiko,

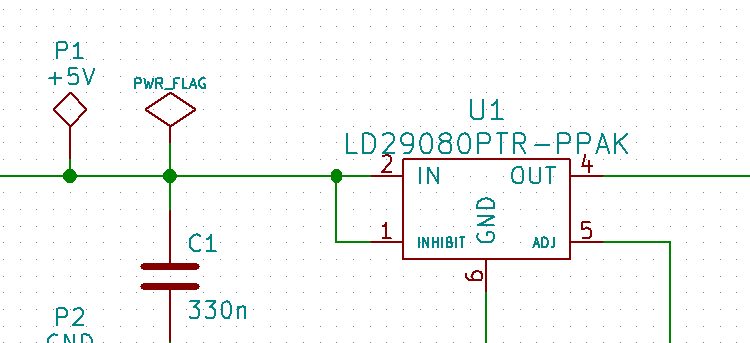

Dir wird ein "PWR-Flag" fehlen. Siehe Anhang!

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Lutz H. (luhe) 31.12.2017 12:41 #5261102

Lesenswert?

•

▲
▼

Kicad kontrolliert, ob an irgendeinem PIN an der Leitung  die Spannung
geliefert wird und findet keins.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael R. (elektr-hobbyist) 31.12.2017 13:04 #5261143

Lesenswert?

•

▲
▼

Servus Heiko,
wie Thomas schon schrieb sollte ein Power-Flag eigentlich helfen, dürfte
aber an sich nicht unbedingt nötig sein.

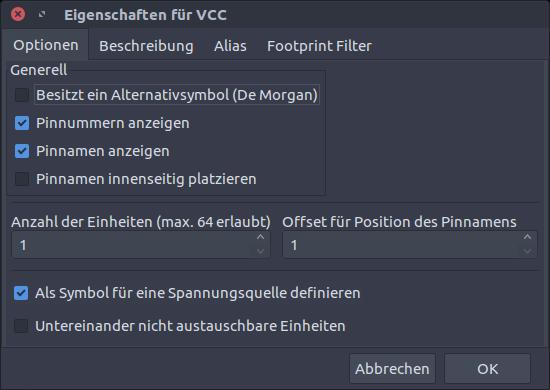

Schau in den Eigenschaften deines +5V Symbols nach, ob dieses auch als
Spannungsquelle definiert ist (siehe Anhang).

L.G.

Micha

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Heiko Gast 31.12.2017 13:36 #5261196

Lesenswert?

•

▲
▼

Danke für die Tipps. Ich war davon ausgegangen, dass die Symbole unter
"Spannungsquellen" bereits als Spannungsquelle funktionieren.
Ich werde dann wohl mal diese Einstellung überprüfen.

Danke und Gruß.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Mampf F. (mampf) 31.12.2017 14:26 #5261271

Lesenswert?

•

▲
▼

Heiko schrieb:
> Danke für die Tipps. Ich war davon ausgegangen, dass die Symbole unter
> "Spannungsquellen" bereits als Spannungsquelle funktionieren.
> Ich werde dann wohl mal diese Einstellung überprüfen.

Die Alternative ist, den ERC zu ignorieren bzw nicht zu verwenden xD

Bei meinen Schaltplänen spuckt der viel zu viele Fehler aus, wobei ich
genau weiß, dass alles passt ...

Antwort Zitieren Bearbeiten Löschen Beitrag melden
