Erklärung zu einer Grafik eines Low-Side Schalters

Brnd19xx Gast #5350074
Lesenswert?
• ▲
▼
Hallo,

ich habe eine Frage zu einer Grafik in einem Application Note:
https://www.infineon.com/dgdl/Infineon-Infineon-HITFETplus-AN-v01_00-EN-AN-v01_00-EN.pdf?fileId=5546d4625bd71aa0015bed031c8e55b1

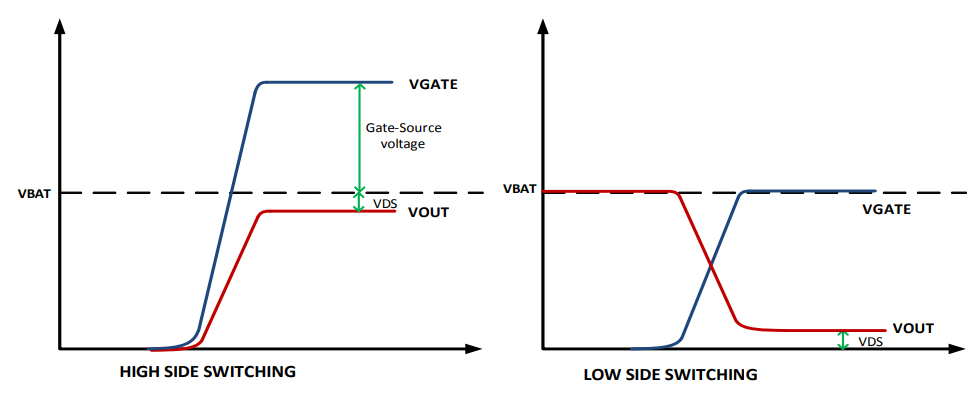

Im angehängten Bild sind 2 Grafiken dargestellt. Die Grafik vom
High-Side ist ja verständlich. Nur verstehe ich das 2. Bild nicht ganz

Warum sinkt bei steigendem Vgate die Ausgangsspannung? Sollten die
Spannungen nicht ungefähr gleich groß sein?
