Forum: Analoge Elektronik und Schaltungstechnik Simulation Kapazitive Halbbrücke mit Synchrongleichrichter mit dem Tool Plecs


Autor: Markus M. (mueller101)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen,

kennt jdn hier mit dem Tool Plecs aus?

Ich simuliere gerade die Kapazitive Halbbrücke mit Synchrongleichrichter
mit dem Tool Plecs und später auch die Regelung, weil der Tool sehr
geeignet für die Regelung ist, aber ich bekomme immer die Fehlermeldung
"Cyclic behavior during switching". Ich habe auch diese Fehlermeldung
gegoogelt und habe alles probiert aber hat nichts gebracht.

Bei dieser Topologie dürfen  die Schalter S1 und S2 symmetrisch
angesteuert werden und dürfen nie gleichzeitig einschaltet werden, sonst
werden sie kurzgeschlossen und die Energie wird nicht rüber
transformiert. Der Puls des Schalters S2 wird um T/2 vom S1 versetzt.

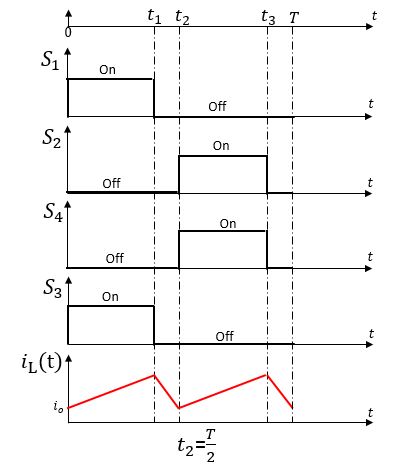

Ich habe auch 2 Bilder angehängt, das Erste ist die Schaltung im Plecs
und das zweite ist wie die Schalter angesteuert werden dürfen und die
Stromkurve.

Ich habe auch in Ltspice probiert und es funktioniert problemlos aber im
Plecs geht es nicht.

Ich würde mich sehr freuen über die positive Rückmeldung
Schönen Sonntag
