Forum: Analoge Elektronik und Schaltungstechnik Printklemme für Flachstecker


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Michael W. (miweso)
Datum:
Angehängte Dateien:

Bewertung
-1 lesenswert
nicht lesenswert
Hallo Gemeinde,

ich bin mit meiner Google-Suche am Ende meiner Ideen und fast am
verzweifeln!

Ich kann die im Bild gezeigte Art der Schraubklemmen einfach nicht
finden.

Weiss jemand von euch wo man diese Klemmen erwerben kann?

Für eure Hilfe wäre ich dankbar...


Viele Grüße, Michael

Autor: x12z34 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallihallo,

Da Du keine Maße angegeben hast, müsstest Du selber mal vergleichen, ob
die hier
https://www.tme.eu/de/details/dg35c-b-02p/klemmleisten-fuer-pcb/degson-electronics/dg35c-b-02p-13-200ah/
evtl. passen.

Autor: Michael W. (miweso)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, erstmal Danke für den Link.

Die dort angebotenen Klemmen entsprechen fast denen, die ich suche.

Ja, Sorry habe die Maße nicht angegeben. Die unter dem Link angegebenen
Schraubklemmen, sind etwas größer als die, die ich suche.

Die, die ich suche haben folgende Maße: H=12mm; B=15,5mm; T=12mm

Autor: zyxw (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was ist das Rastermaß, d.h. Kontaktabstand von Schraubenmitte zu
Schraubenmitte? Ich schätze ins Blaue 3/10 Zoll = 7,62mm oder 7,5?

Autor: Michael W. (miweso)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Platine in der die Klemme eingelötet ist, ist fest verbaut und ich
komm nur schlecht/mäßig mit der Schieblehre an die Pins. Aber ich habe
2x versucht das auszumessen und bin auf folgende Ergebnisse gekommen: 1x
7,72mm und einmal 7,75mm.
Also gehe ich mal davon aus, dass es RM 7,62 sein müsste.

Autor: Michael B. (laberkopp)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Michael W. schrieb:
> Weiss jemand von euch wo man diese Klemmen erwerben kann?

Flachstecker, irgendwie sehe ich keine Flachstecker.

Autor: Michael W. (miweso)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Bertrandt: Entschuldigung, dass ich keinen Flachstecker als
Abbildung bei meiner Frage mit hochgeladen habe. Ich dachte tatsächlich
dass es reicht, nur die gesuchte Klemme als Verdeutlichung bzw.
Beschreibung bildhaft darzustellen, mein Fehler.


Ich versuche es nochmal zu Beschreiben:

Ich bin auf der Suche nach Printklemmen, in die ich kleine Flachstecker
einschieben und diese dann durch anziehen der zuvor gelösten Schraube
festklemmen kann.

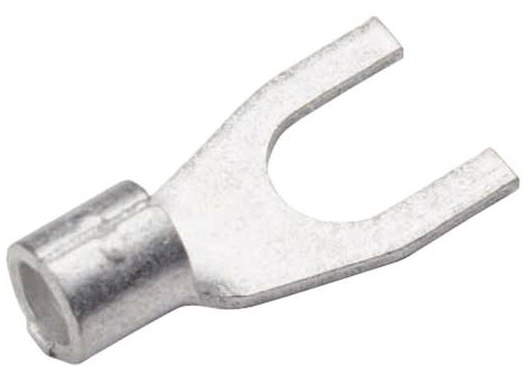

Die Flachstecker die ich meine, werden im Volksmund auch Kabelschuh,
Flachsteckhülse, Gabelstecker, Gabelkabelschuh oder ähnlich genannt.

Ich füge zum Verständnis wie ein solcher Stecker aussehen könnte mal
eine beispielhafte Abbildung hinzu. Die Stecker haben (glaube ich
zumindest) eine Öffnung von ca. 4mm zwischen den beiden Beinchen. Manche
Sorten dieser Stecker haben auch eine farbige Isolierung. Ich glaube die
gibt es in Rot, Blau, Gelb, Klar usw. In die Isolierten Stecker können
dann die abisolierten Kabel eingeklemmt werden ohne diese verlöten zu
müssen.

Beitrag #5408116 wurde von einem Moderator gelöscht.
Beitrag #5408144 wurde von einem Moderator gelöscht.
Beitrag #5408189 wurde von einem Moderator gelöscht.
Autor: schlucki (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Johannes S. (jojos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
‚Screw Terminal block‘ wäre ein Suchbegriff:

https://www.amazon.de/gp/aw/s/ref=is_s?k=screw+terminal+block+7.62

Autor: Michael W. (miweso)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Johannes S. schrieb:
> ‚Screw Terminal block‘ wäre ein Suchbegriff:
>
> https://www.amazon.de/gp/aw/s/ref=is_s?k=screw+ter...

Hi Johannes S.

Danke für den Suchbegriff, "Screw Terminal block 7.62" liefert
tatsächlich die gewünschten suchergebnisse!!!


In diesem Sinne, auch Danke an alle die sich an diesem Thread beteiligt
haben.

VG, Michael

Autor: Tany (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
