Impulsgenerator: Empfehlung gesucht

[Gustav K. (hauwech)]

Hallo,

wünschenswert wäre eine einstellbare Impulsbreite bis hinunter zu 1µs,
Ausgang 5V TTL kompatibel und invertierbar, Ausgabe kontinuierlich oder
Single-Shot. Einstellung gern digital mit Drehgeber und Anzeige der
Einstellungen über Display. BNC Ausgang mit 50 Ohm. Gerne auch
Batteriegerät oder für 12V Betrieb. Einen Funktionsgenerator habe ich
schon, das Gerät darf ausschließlich Impulse erzeugen.

Habe leider keine Ahnung was man so kauft und von was man besser die
Finger lässt. Der Preis spielt eine untergeordnete Rolle.

Gustav

[Ingo Less (Gast)]

Selbstbau kommt bei der trivialen Sache nicht in Frage?

[Gustav K. (hauwech)]

Ingo Less schrieb:
> Selbstbau kommt bei der trivialen Sache nicht in Frage?

Nö, ich benötige das Gerät für meine anderen Selbstbauten.
Hier möchte ich mal was kaufen, auspacken, aufstellen - und los.

[bla (Gast)]

Gustav K. schrieb:
> Der Preis spielt eine untergeordnete Rolle.

legt nahe dass mehr Geld als Zeit da ist.

Wobei so was tatsächlich relativ schnell aus einem Mikrocontroller,
Drehencoder, Display und ~25R-Widerstand gebaut ist.

[M. K. (sylaina)]

Gustav K. schrieb:
> Nö, ich benötige das Gerät für meine anderen Selbstbauten.
> Hier möchte ich mal was kaufen, auspacken, aufstellen - und los.

So trivial würde ich auch selbst bauen oder einen Funktionsgenerator
dazu benutzen, dafür sind die Teile immerhin mal gebaut worden. Da der
Spass soo simpel ist wirst du kaum ein Fertiggerät finden, dass nur das
kann.

[M.A. S. (mse2)]

Schade:

https://www.elv.de/Universeller-Impulsgenerator-UPG-100-Teil-12/x.aspx/cid_726/detail_31413

Ich konnte mich erinnern, sowas bei ELV gesehen zu haben, hat aber
leider nur 10µs als kürzeste Impulsdauer.

[Gustav K. (hauwech)]

bla schrieb:
> legt nahe dass mehr Geld als Zeit da ist.

So isses. Ich komme sonst vom Hundertsten ins Tausendste ...

[Philipp G. (geiserp01)]

Gustav K. schrieb:
> Der Preis spielt eine untergeordnete Rolle.

https://www.ebay.com/itm/AgilentN5181A-MXG-RF-Analog-Signal-Generator-Frequency-range-from-100kHz-3GHz/142699274649?hash=item21398a2199:g:2dwAAOSwNURaj3QH

[Toxic (Gast)]

Philipp G. schrieb:
> Gustav K. schrieb:
>> Der Preis spielt eine untergeordnete Rolle.
>
> Ebay-Artikel Nr. 142699274649

Es geht auch etwas guenstiger
https://www.ebay.de/itm/Signal-Generator-PWM-Impuls-Frequenz-Pflicht-Zyklus-Einstellbar-Modul-Planche-ED/322896790991?hash=item4b2e2605cf:g:DjkAAOSwdSRaFNnk

[Gustav K. (hauwech)]

Philipp G. schrieb:
>> Der Preis spielt eine untergeordnete Rolle.
>
> Ebay-Artikel Nr. 142699274649

Von 3GHz war keine Rede.

[Gustav K. (hauwech)]

Toxic schrieb:
> Es geht auch etwas guenstiger
> Ebay-Artikel Nr. 322896790991

Das käme dem Gesuchten schon ziemlich nahe.

Wenn ich richtig gerechnet habe, soll das Teil bei 1% PWM 100ns Impulse
abgeben können. Kann das sein?

[Andreas H. (ahz)]

Gustav K. schrieb:
> Philipp G. schrieb:
>>> Der Preis spielt eine untergeordnete Rolle.
>>
>> Ebay-Artikel Nr. 142699274649
>
> Von 3GHz war keine Rede.

Nimm es halt als kostenlose Zugabe.
Deinen 1us Pus kriegt das Teil hin

Toxic schrieb:
> Ebay-Artikel Nr. 322896790991

Der ist ja süss :)

/regards

[Toxic (Gast)]

Andreas H. schrieb:
> Der ist ja süss :)

....und geschenkt obendrein..... ;-)

[Toxic (Gast)]

Gustav K. schrieb:
> Das käme dem Gesuchten schon ziemlich nahe.
>
> Wenn ich richtig gerechnet habe, soll das Teil bei 1% PWM 100ns Impulse
> abgeben können. Kann das sein?

Die typische chinesische Beschreibung laesst mal wieder zu wuenschen
uebrig.Es besteht durchaus die Moeglichkeit,dass das Modul all das kann
was Du moechtest.
Es gibt auch YouTube-Videos dazu wie dieses hier - hab's mir (noch)
nicht angesehen..
https://www.youtube.com/watch?v=MkO1HJ91cQs

[Flukischlumpf (Gast)]

> zu 1µs

Damit gibt sich doch kein ernsthafter Hersteller ab.
Mach da mal 1 ns drauss.

Und aus TTL +/- 10 V an 50 Ohm.

Dann findest auch was.
Hab ich ja auch.

[Gustav K. (hauwech)]

Toxic schrieb:
> Es gibt auch YouTube-Videos dazu wie dieses hier ...

Habe mir mal das Video angesehen, das Teil scheint sauber aufgebaut und
zu funktionieren. Habe mal eines geordert, bei dem Preis kann man sicher
nichts falsch machen.

[m.n. (Gast)]

Wenn Du per RS232 bedienen willst und auf Deine 1 ns Pulsbreite
verzichtest, dann reicht auch schon ein ATtiny4313:
http://mino-elektronik.de/Generator/takte_impulse.htm#bsp2

[Gustav K. (hauwech)]

Gustav K. schrieb:
> Habe mir mal das Video angesehen, das Teil scheint sauber aufgebaut und
> zu funktionieren. Habe mal eines geordert, bei dem Preis kann man sicher
> nichts falsch machen.

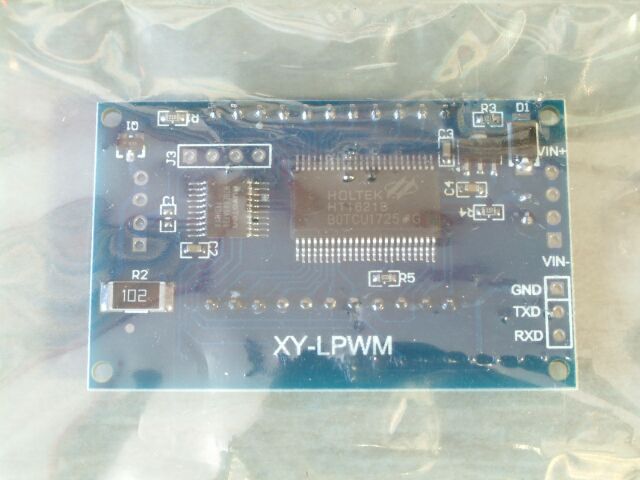

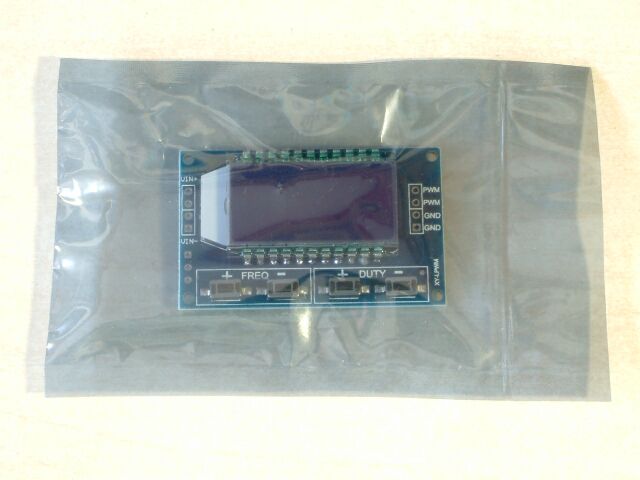

Das Teil ist die Tage eingetroffen, man bekommt punktgenau das, was auf
den Bildern zu sehen ist. Sauber aufgebaut. Testen kann ich das Teil
momentan nicht.

[Gustav K. (hauwech)]

Toxic schrieb:
> Gustav K. schrieb:
>> Wenn ich richtig gerechnet habe, soll das Teil bei 1% PWM 100ns Impulse
>> abgeben können. Kann das sein?
>
> Die typische chinesische Beschreibung laesst mal wieder zu wuenschen
> uebrig.

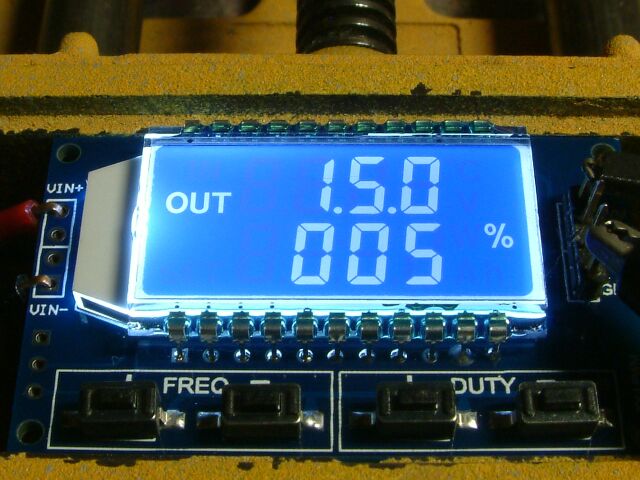

Habe mittlerweile mal bisschen damit gespielt, man kommt bei der
höchsten Frequenz (150kHz) tatsächlich so weit herunter. Praktisch
stellen allerdings 200ns die unterste Grenze dar (s. Bild).

Unter 100Hz zeigt die Frequenzanzeige nur noch Hausnummern an, es wird
aber nach wie vor ein PWM-Signal ausgegeben. Die unterste Frequenz des
Rechtecks ist 0.5Hz, bei 0.01 Anzeige.

Die Amplitude des PWM-Signals ist identisch mit der Versorgungsspannung
(3.3-30V). Gewöhnungsbedürftig ist die Anordnung der Tasten: + links und
- rechts. Irgendwie bin ich das andersrum gewöhnt.

Ansonsten kann man nicht meckern: Nett gemacht, sauber aufgebaut und
kostet eigentlich nix (3.32 EUR incl. Versand). Sollte man sich auf
jeden Fall in die Schublade legen.

[Guido B. (guido-b)]

Gustav K. schrieb:
> Sollte man sich auf
> jeden Fall in die Schublade legen.

Hmmh, wozu? Wofür kann man sowas brauchen, ich habe das nie
vermisst und sehe nichts, was ein brauchbarer Funktionsgenerator
nicht so oder besser hinbekommen würde.

[M. K. (sylaina)]

Gustav K. schrieb:
> Ansonsten kann man nicht meckern: Nett gemacht, sauber aufgebaut und
> kostet eigentlich nix (3.32 EUR incl. Versand). Sollte man sich auf
> jeden Fall in die Schublade legen.

Hm, das bau ich mit nem AVR locker selbst zusammen sollte ich sowas
wirklich brauchen und mein Frequenzgenerator grade Out of Order ist.
Wozu sich also sowas auf Halde legen?
Ein Frequenzgenerator gehört IMO auch in jedes Hobby-Labor, ich kenne in
meinem Bekanntenkreis auch keine E-Werkstatt, die keinen
Frequenzgenerator hat...und wenns so ein Pisselteil wie ein MS-9140 ist
oder ähnliches.

[Gustav K. (hauwech)]

Guido B. schrieb:
> ... was ein brauchbarer Funktionsgenerator
> nicht so oder besser hinbekommen würde.

Tja, ich habe hier eben nur unbrauchbare Geräte von HAMEG, da ist dieses
Teil im Gegenwert von einem Stück Kuchen eine sinnvolle Ergänzung.

M. K. schrieb:
> das bau ich mit nem AVR locker selbst zusammen ...

Schön für dich. Wer Zeit und Spaß daran hat, das Rad immer wieder neu zu
erfinden, darf das gerne machen. Ich greife zu, wenn es so etwas fertig
gibt.

[m.n. (Gast)]

Gustav K. schrieb:
> Die unterste Frequenz des Rechtecks ist 0.5Hz, bei 0.01 Anzeige.

Gustav K. schrieb:
> Ich greife zu, wenn es so etwas fertig gibt.

Ein richtiges Schnäppchen eben ;-)
