Forum: Analoge Elektronik und Schaltungstechnik Toroid- Befestigung auf der Platine


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Thomas B. (xantiac)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Liebe Kollegen,

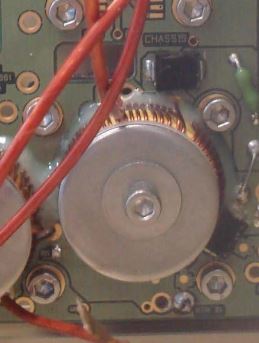

ich möchte eine Spule mit Toroidkern auf die PCB flach befestigen - wie
im Bild. Der Außendurchmesser liegt bei 43 mm. Wo finde ich die
Befestigungsarmaturen (Link)? Wenn ich danach google, wie heißen sie auf
deutsch?

Danke und Grüße!
xantiac

von Antoschka (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Unterlegscheibe?

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Karosseriescheibe

von hinz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Kotflügelscheibe

von Michael B. (laberkopp)


Bewertung
0 lesenswert
nicht lesenswert
In dem Fall sehe ich auch noch jede Menge Heisskleber oder Epoxy,
und um den Kern 4 dicke Schrauben die die Platine halten, an der
der Ringkern klebt.

Sozusagen Hosenträger und Gürtel.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Michael B. schrieb:
> In dem Fall sehe ich auch noch jede Menge Heisskleber oder Epoxy,

Ich noch zwei übereinandergelegte Beilagscheiben. Den Tipp mit den
Karosseriescheiben, kannten die wohl nich. :)
