C64_Bus_Modul

[Al. K. (alterknacker)]

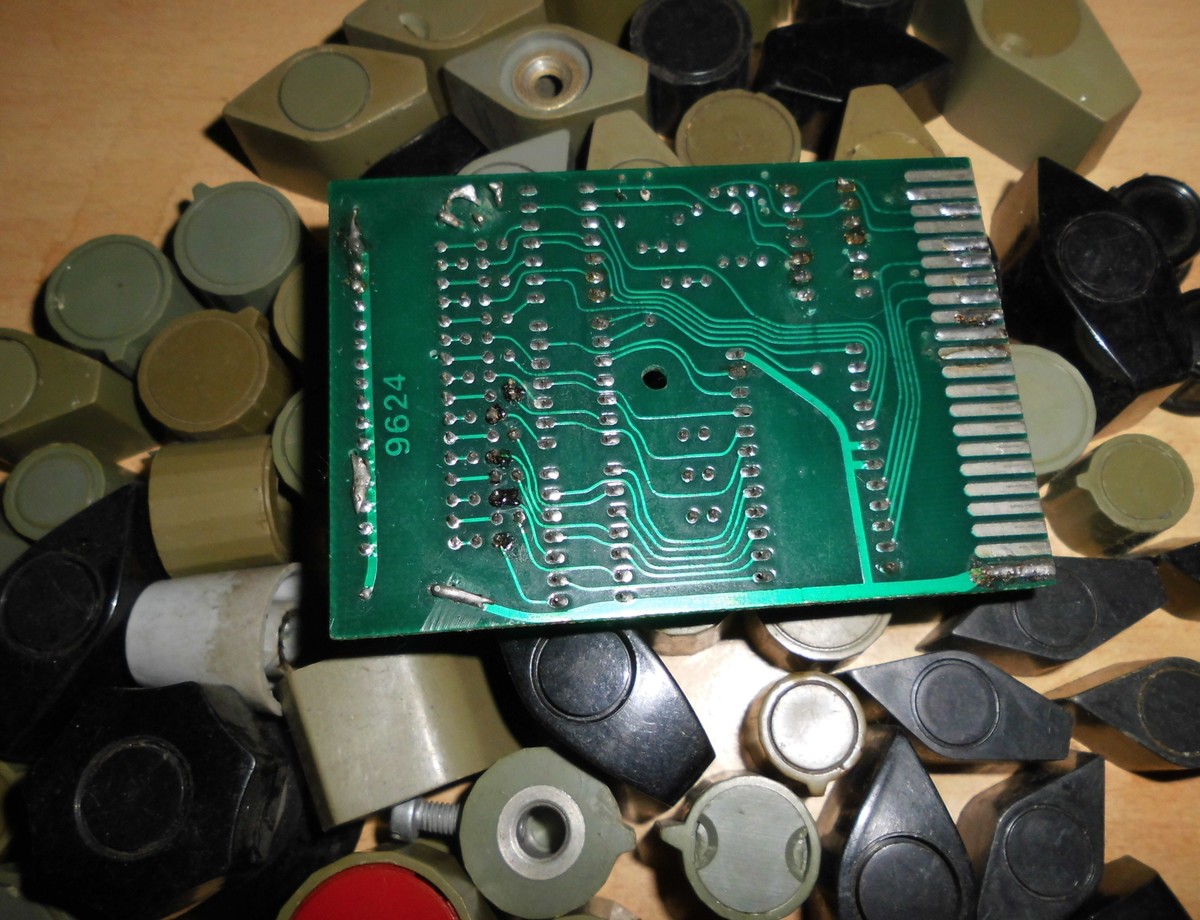

Hier ein  mit ein paar Leuchtdioden erweitertes C64 Busmodul.
Wahrscheinlich habe ich dies in den 1995 ern gemacht:

[Torsten K. (Firma: TOKA) (avantasia)]

Guten Morgen...

hab Dir nee PN gesandt.

Gruß

[Al. K. (alterknacker)]

Torsten K. schrieb:
> hab Dir nee PN gesandt.

Was is' das Teil dir denn noch Wert.
Bitte PN mit E-Mail Adr

Der Direktstecker wird bestimmt auch gebraucht!

Das Modul konnte einfach an einen Controller angeschlossen werden,um
Aktionen zu erkennen welche programmiert wurden.

[Torsten K. (Firma: TOKA) (avantasia)]

Hab Dir per PN auf Deine Frage geantwortet.

Gruß Torsten

[Joachim B. (jar)]

Al. K. schrieb:
> Der Direktstecker wird bestimmt auch gebraucht!

hast du mal durchgezählt?

Die Kontakte von deinem Modul und die vom Stecker?

mir war ja mal so das es die in schmal Datasette und breit gibt IEEE

Ich hatte ja nur den PET2001

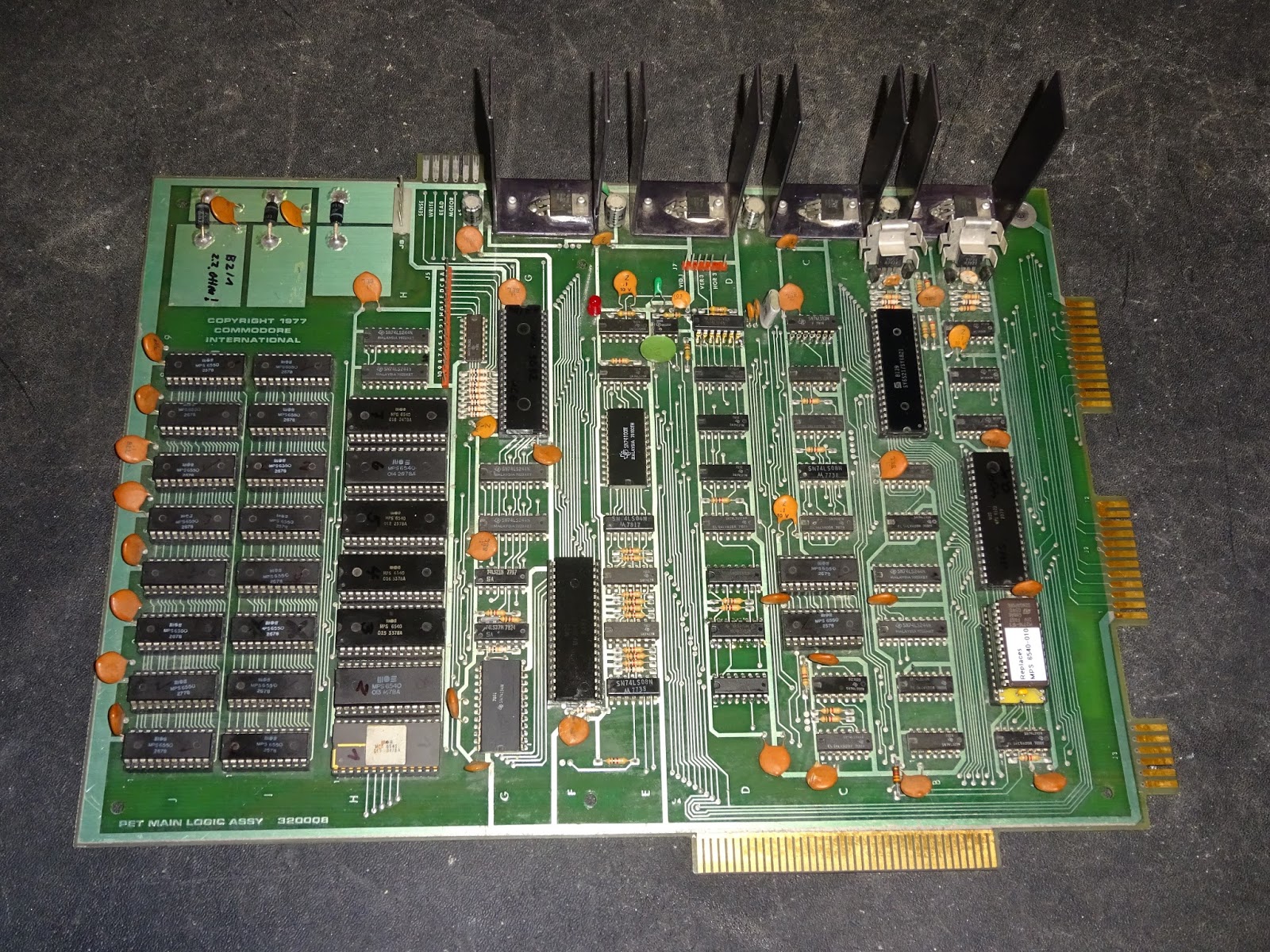

https://1.bp.blogspot.com/-2rYRhhbtt68/WXmiHn4V2fI/AAAAAAAAMUs/YFcgKdzlsn0WPFbIgTuZvgLD2Sdo22YOwCLcBGAs/s1600/2001%2Bboard%2B%2523%2B1.jpg

[Al. K. (alterknacker)]

Torsten K. schrieb:
> Hab Dir per PN auf Deine Frage geantwortet.

o.k.
alles weitere heute früh.
Gruß

[Alex G. (dragongamer)]

Wow, ich hab noch nie solch geschwungene Leiterbahnen gesehen o.o
Sieht erstmal nach Durcheinander aus, aber doch mit System.
Wie(so) macht man sowas?

[Tom M. (Gast)]

Letraset, Seno-Symbole
War noch Handarbeit

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Alex G. schrieb:
> Wie(so) macht man sowas?

Weil die Leiterbahnen mit dünnen Klebebändern per Hand auf einer
Klarsichtfolie gezogen wurden...

[Joachim B. (jar)]

Alex G. schrieb:
> Wow, ich hab noch nie solch geschwungene Leiterbahnen gesehen o.o
> Sieht erstmal nach Durcheinander aus, aber doch mit System.
> Wie(so) macht man sowas?

war früher Standard,
https://de.wikipedia.org/wiki/Leiterplatte

so hatte ich das früher auch auf Butterbrotpapier oder Klarsichthüllen
gemacht

Anreibesymbole
Manche Hersteller vertreiben Anreibesymbole, die Lötaugen
diese Kleberollen(Brady)in verschiedenen Breiten gab es früher überall,
finde ich aber nicht mehr

http://deacademic.com/dic.nsf/dewiki/838906

[Teo D. (teoderix)]

Joachim B. schrieb:
> gab es früher überall,
> finde ich aber nicht mehr

https://www.google.de/search?source=hp&ei=0WRMW4LZDqTJ6ATQjIO4Dw&q=seno-symbole+f%C3%BCr+gedruckte+schaltungen&oq=Seno-Symbole&gs_l=psy-ab.1.1.0i30k1l2.841.841.0.4729.1.1.0.0.0.0.110.110.0j1.1.0....0...1.1.64.psy-ab..0.1.109....0.iXeHwDdu39M

https://www.buerklin.com/de/beschriftung/c/70141300

[Al. K. (alterknacker)]

C64 Modul und Direktstecker reserviert!
Das Modul war bis zum letzten Einsatz vor ca.15 Jahre o.k.

[Torsten K. (Firma: TOKA) (avantasia)]

Überweisung angestossen... und per PN benachrichtigt.

LG avantasia

[Joachim B. (jar)]

Teo D. schrieb:
> Joachim B. schrieb:
>> gab es früher überall,
>> finde ich aber nicht mehr
>
> https://w

ich meinte die Kleberollen in Leiterbahnstärke lichtdicht!

Die Abreibesymbole hatte ich gefunden.

[Al. K. (alterknacker)]

C64 Bus Modul und Direktstecker jetzt abgeschickt!
Der Empfänger möge sich nicht wundern das es ein Päckchen  und etwas
Schwerer ist.
Kleine Zugabe.

[Torsten K. (Firma: TOKA) (avantasia)]

Ey... na da bin ich ja mal gespannt.

Lieben Dank für die Info... wenn es angekommen sit gebe ich Bescheid.

Gruß avantasia

[Torsten K. (Firma: TOKA) (avantasia)]

Paket kam am Montag an.

Danke...
