Forum: Mikrocontroller und Digitale Elektronik Suche Manual/Schaltplan CN3165 Voltcraft Universalzähler


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Dennis W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
ich habe o.g. Gerät und suche dazu das Manual bzw. einen Schaltplan.
Gibt es jemanden der diesen einscannt und hier als PDF hochladen kann,
würde mich sehr freuen. Finde zu dem Gerät nichts im Netz.

Viele Grüße und Danke
Dennis

Autor: Teutone (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wozu sollte Mann bei dem Dingens ein Manual brauchen?

Ausserdem ist das kein Universalzähler. Die haben nämlich
mindestens 2 Meßeingänge für Verhältnis- und Zeitmessungen...

Der 2. Eingang beim Voltcraft dient nur als Eingang für einen
separaten Vorteiler.

Such mal nach "High Resolution Counter". Da könntest du vllt
fündig werden.

Autor: zyxw (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Teutone (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein "richtiger" CN3165 sieht so aus:

Ebay-Artikel Nr. 123246408615

und nicht wie der vc3165...

Autor: Dennis W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Hinweise.

@zyxw (Gast) : Alle Links schon durch, sie stellen nicht das Voltcraft
CN3165 dar, leider

Autor: Dennis W. (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
@Teutone (Gast) Um die Frage warum ich das brauche geht es hier nicht.

Autor: zyxw (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tut mir leid, aber der ebuy-Anbieter ist ja wohl hohl.
Da steht dick Sampo drauf und er schreibt Voltcraft.

Zeige uns bitte ein gutes Foto (gut belichtet, scharf und unter 200kB).

Autor: Dennis W. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

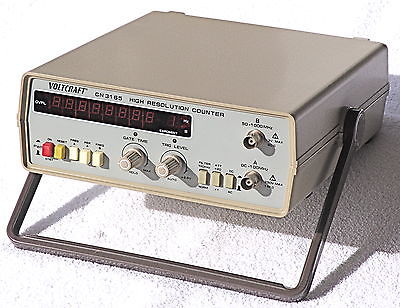

Anbei ein Bild Suche den Schaltplan, der im Manual mit vorhanden ist.

Autor: eProfi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh, welch eine Überraschung.
Dennis, schau dir doch mal das Bild auf dem Ebuy-Link an.
Was fällt dir auf?

Autor: oerks (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
> Was fällt dir auf?

Der IQ der Poster in diesem Fred scheint nur einstellige Werte zu
erreichen.

Autor: HIGH-ARC (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ach was ist das für ein tolles Forum hier.....
Die erste Antwort ist schon gar keine richtige Antwort mehr, und die
folgenden weichen immer mehr vom Thema ab, bis dann garnichts mehr
kommt.
Vielleicht hilft dir dieses PDF ja ein wenig weiter.

Autor: gk (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Im obigen Schaltplan sind die Zähler Ic's IC8, IC9 nicht angeben. Das
müssten LS7060 sein, leider obsolet. Vielleicht kennt ja jemand einen
Ersatz.
gk

Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gk schrieb:
> Im obigen Schaltplan sind die Zähler Ic's IC8, IC9 nicht angeben.
> Das
> müssten LS7060 sein, leider obsolet. Vielleicht kennt ja jemand einen
> Ersatz.
> gk

https://www.sh-halbleiter.de/advanced_search_result.php?keywords=ls7060&x=0&y=0

Autor: Kurt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falls das noch aktuell ist und im Gerät ein 6502 Prozessor vorhanden
ist,
würde mal bei Elektor nachschauen. Da gab es mal einen Bauplan.
Hab so einen Counter.Könnte auch die Unterlagen liefern.
