ATTiny in USB-Stecker - Layout?

[KPax (Gast)]

Hi,

es gibt ja diverse (Open Hardware) Projekte, die einen ATTiny komplett
in einem USB-Stecker unterbringen und bei denen vier Leiterbahnen auf
der Platine auch gleich die USB-Kontakte dieses Steckers bilden.

Nur: wenn man danach sucht, findet man die Dinger nicht. Deswegen meine
Frage: weiß jemand auf Anhieb so ein Open Hardware Projekt, am besten
mit Layout im Eagle-Format? Oder irgend ein Eagle-Basisprojekt, welches
wenigstens den USB-Stecker-Anteil mit korrekten Abmessungen enthält?

Danke!

[Mick (Gast)]

Meinst du sowas?

[Stefan F. (Gast)]

Nein, er meint die Variante, wo die Platine selbst direkt in die USB
Buchse gesteckt wird - ohne USB Stecker.

http://digistump.com/products/1

[René F. (Gast)]

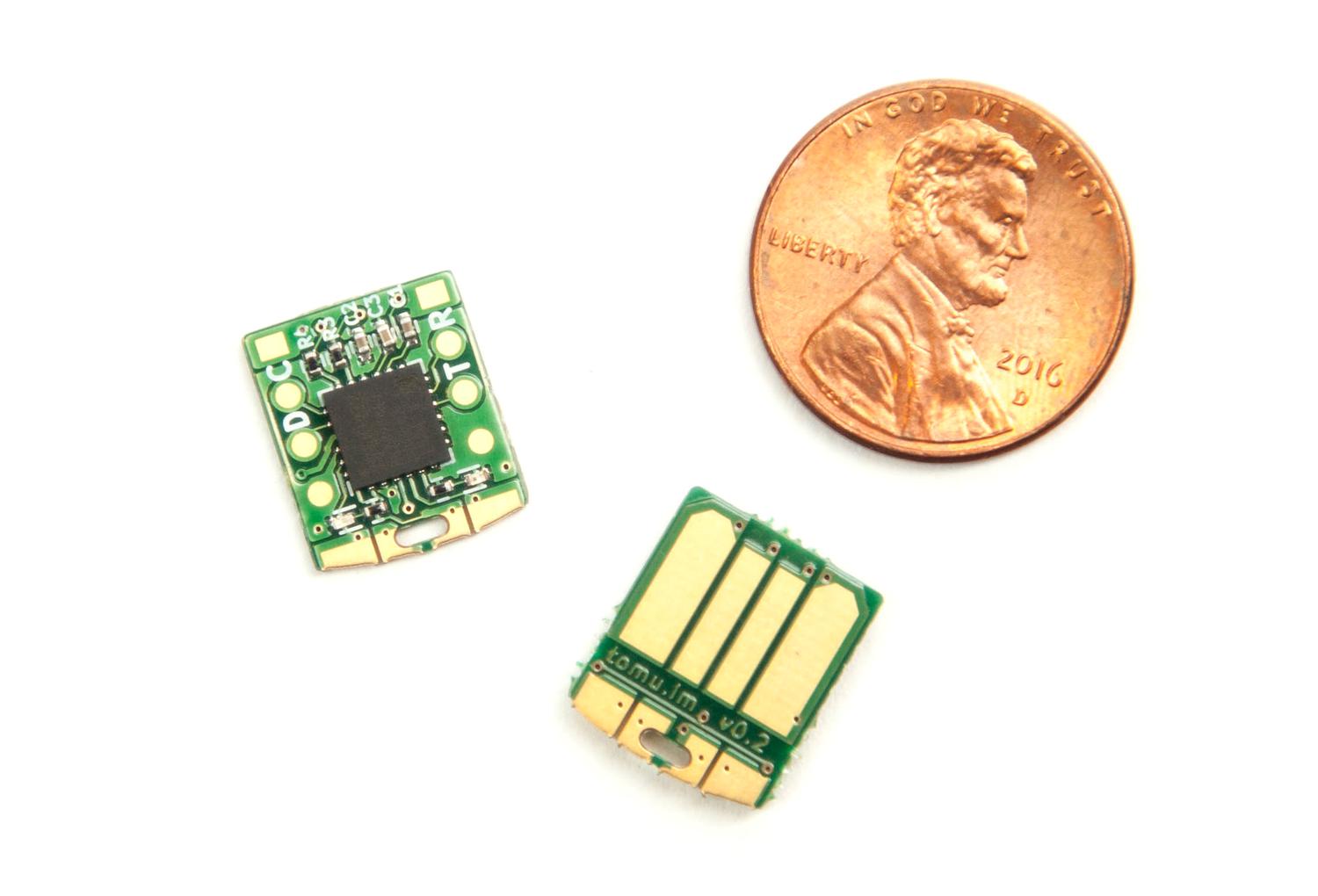

Das kommt der Sache schon näher, aber ich glaube er meint sowas wie Tomu
(siehe Bild), Tomu hat aber z.B. nen Cortex M0

[Stefan F. (Gast)]

Bei diesem Tomu wäre ich mir nicht so sicher, ob die
Stromversorgungs-Pins wirklich immer zuerst Kontakt bekommen. Die
kleinen hervorstehenden Zipfel an den Daten-Leitungen mit Via stören
mich.

[Beat (Gast)]

Evtl. hilfreich: http://www.gunook.com/usb-leiterplatten-visitenkarte/

[Stefan F. (Gast)]

So eine Visitenkarte ist sicher ein ideales Tool für Hacker, um ganz
gemeine Sachen einzuschleusen.

[usb (Gast)]

selber machen ist wohl aus der mode gekommen...


hier gibt es scheinbar eine lib mit solch einem footprint.
allerdings weder durchgesehen noch getestet:


https://electronics.stackexchange.com/questions/13174/connectorless-usb-on-a-pcb

[KPax (Gast)]

usb schrieb:
> selber machen ist wohl aus der mode gekommen...

Da hat jemand das Prinzip von Open Hardware nicht verstanden - warum
soll jeder die gleiche arbeit immer und immer wieder neu machen?

[KPax (Gast)]

Stefanus F. schrieb:
> Nein, er meint die Variante, wo die Platine selbst direkt in die
> USB
> Buchse gesteckt wird - ohne USB Stecker.
>
> http://digistump.com/products/1

Das sieht gut aus - Danke!

[Stefan F. (Gast)]

Der Digistump soll open Hardware sein, aber ich habe das Layout nirgends
gefunden. Nur Fotos davon.

[Zaphod (Gast)]

KPax schrieb:
> http://digistump.com/products/1

http://digistump.com/products/1

Karteikartenreiter "Resources", dort liegt ein Link zu den EAGLE-Files

[Stefan F. (Gast)]

> Karteikartenreiter "Resources"

Vielen Dank, den habe ich glatt übersehen.
