Hallo Mikrocontroller-Community
die Revision2 meines Projektes
(Beitrag "Vorstellung meines neuen Projektes - Adapterboard fuer LAN9512, LAN9513 und LAN9514") ist eingetroffen und ich

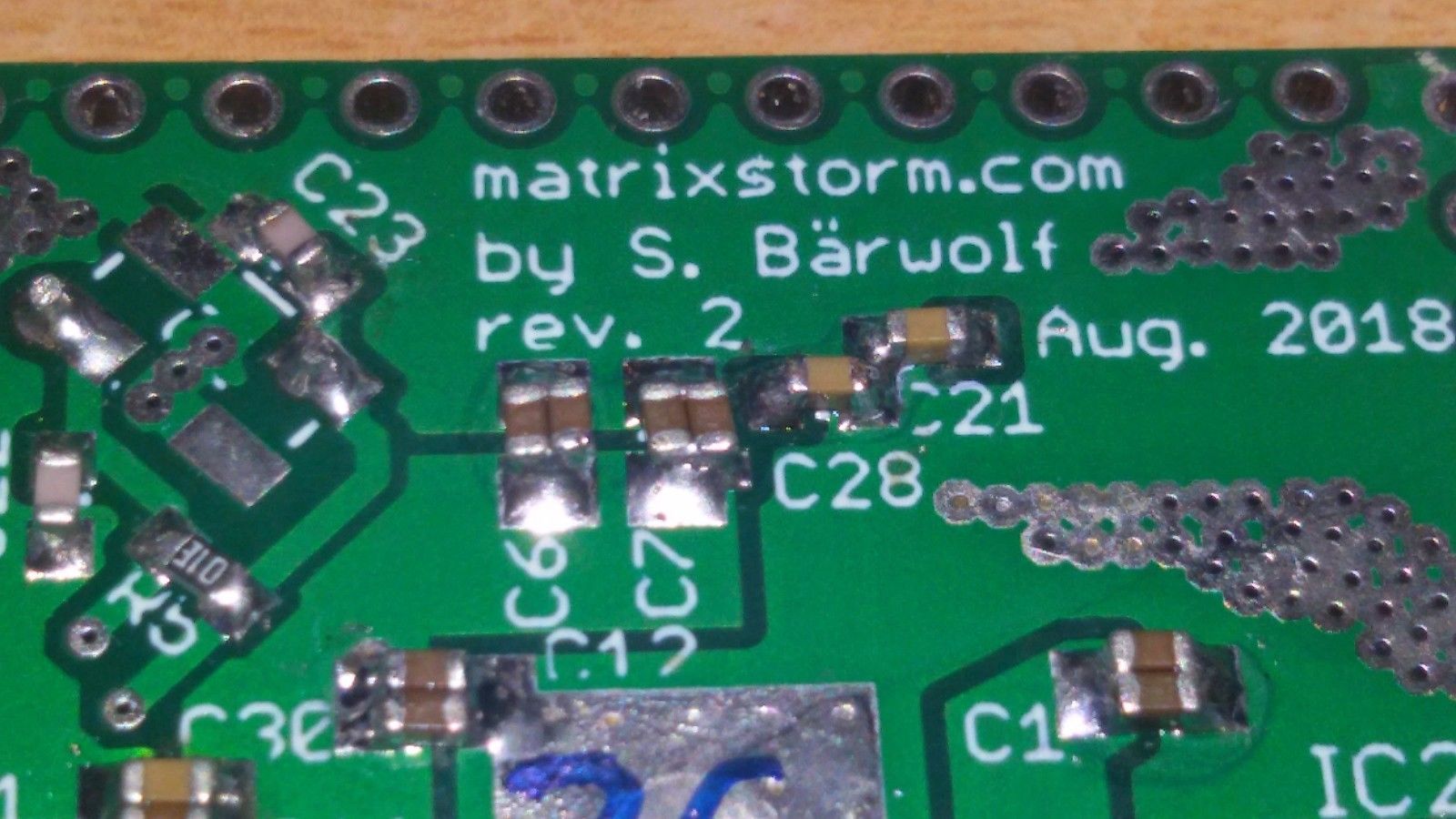

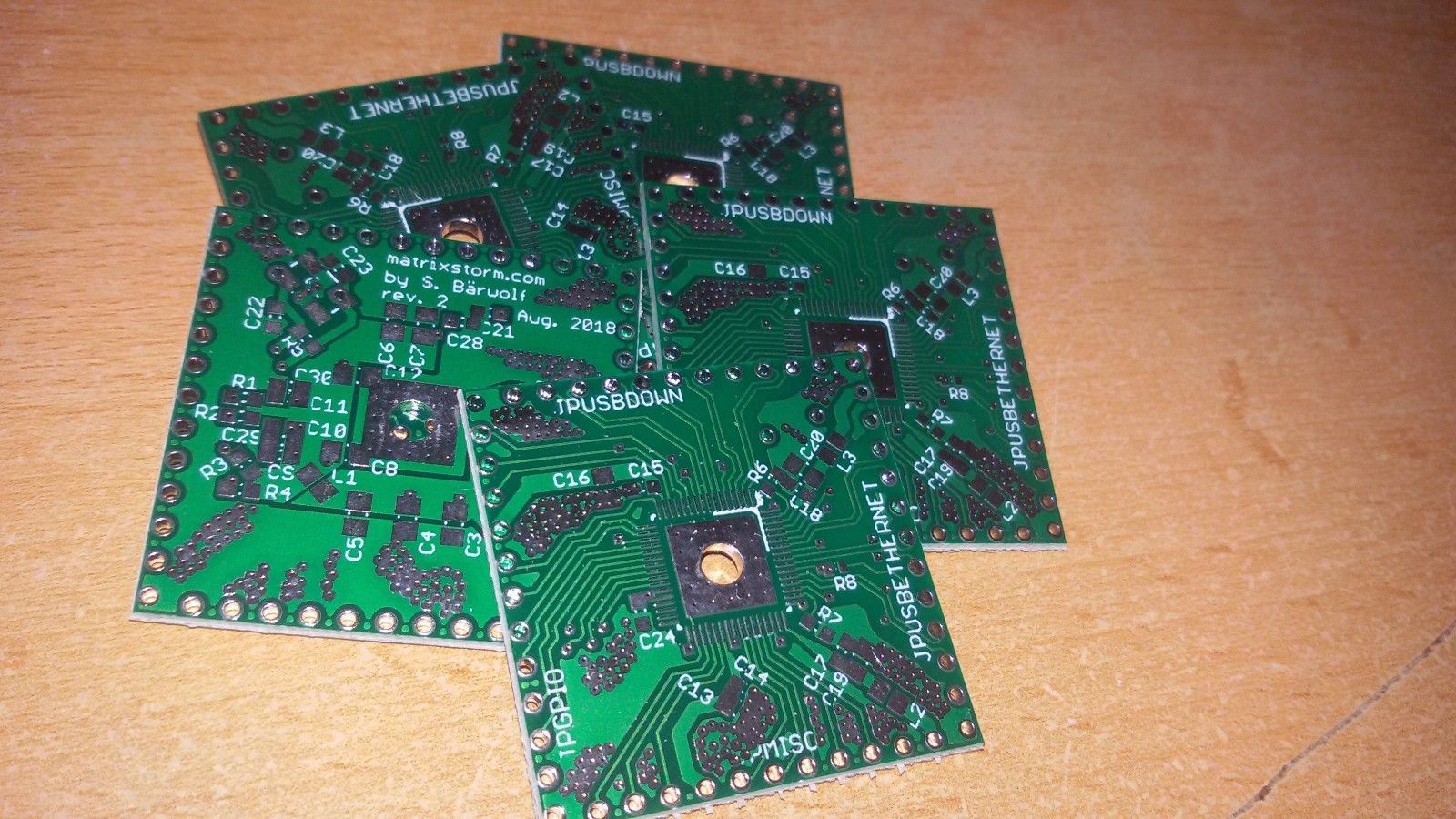

habe zahlreich Platinen verfügbar.
Wer möchte kann für 1€ pro Leiterplatte (plus Porto) etas abhaben.
In den meisten Fällen wird Versand als Brief innerhalb Deutschland
(0.70€) vermutlich ausreichen.
Mein Angebot umfasst NICHT den LAN951X IC, ich lege aber alle anderen
benötigten Komponenten bei.
Ggf. habt ihr ja bereits einen Chip z.B. von einem defekten Raspberry Pi
,oder aus Samples oder Conrad ...etc..

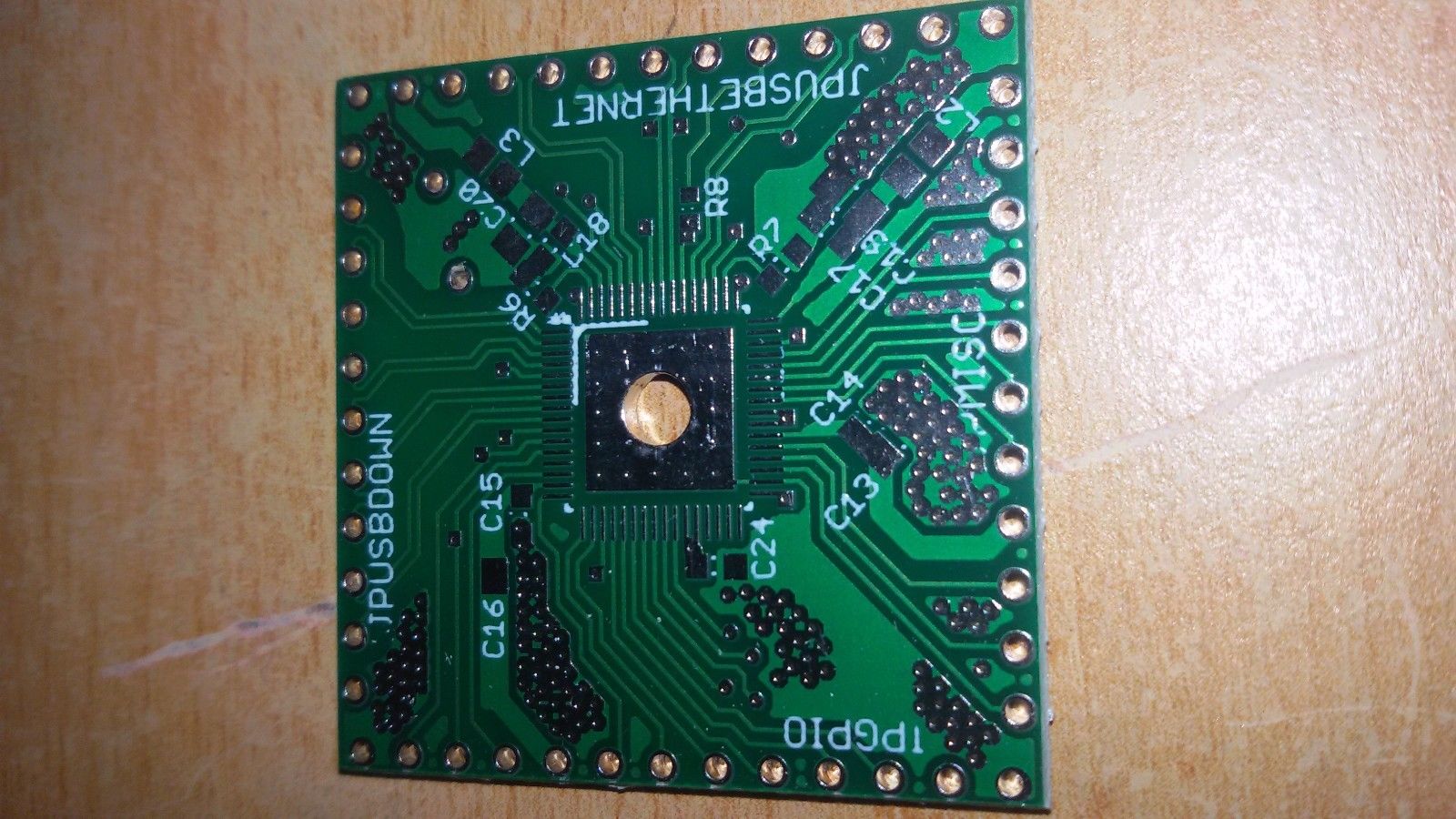

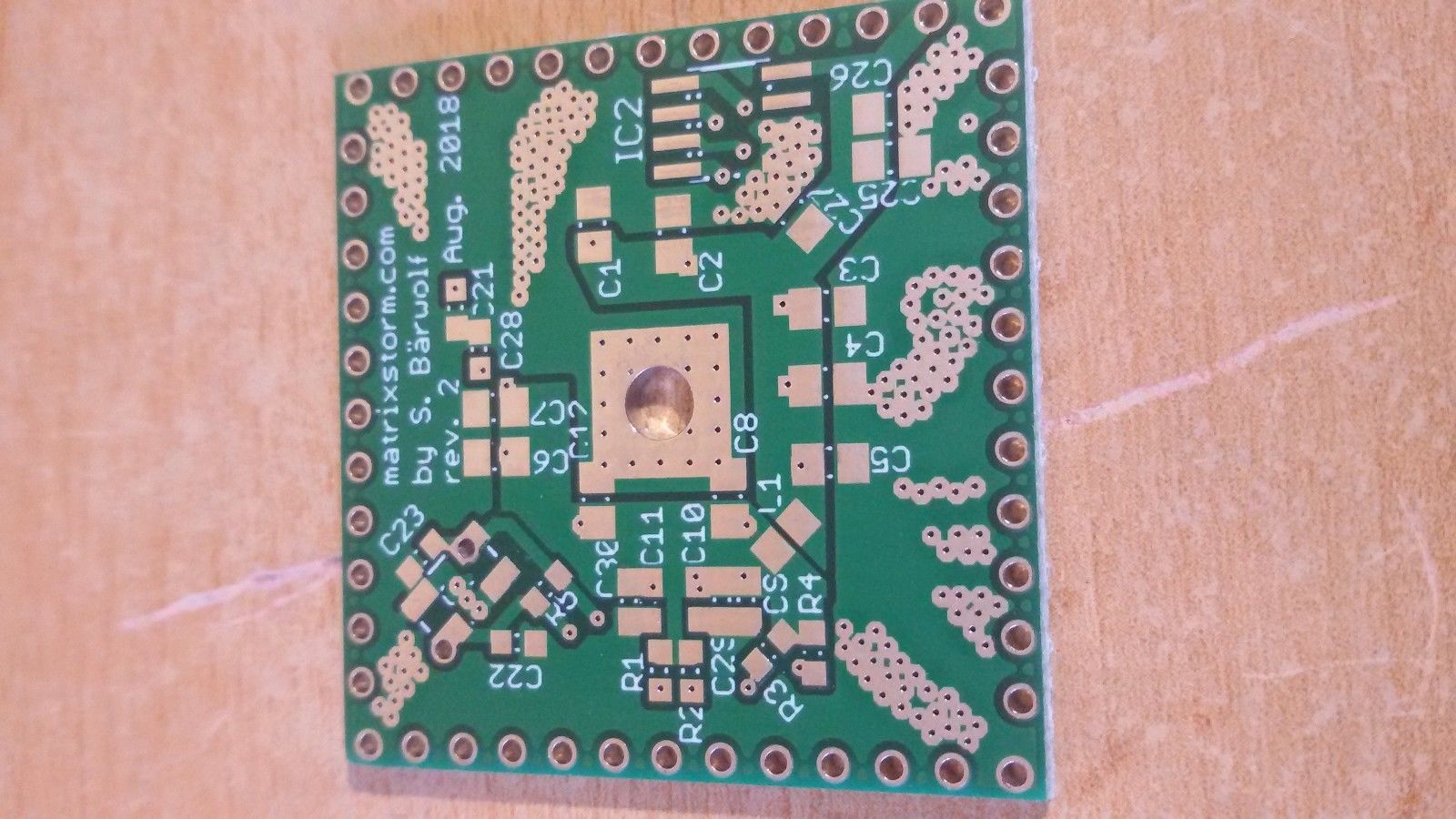

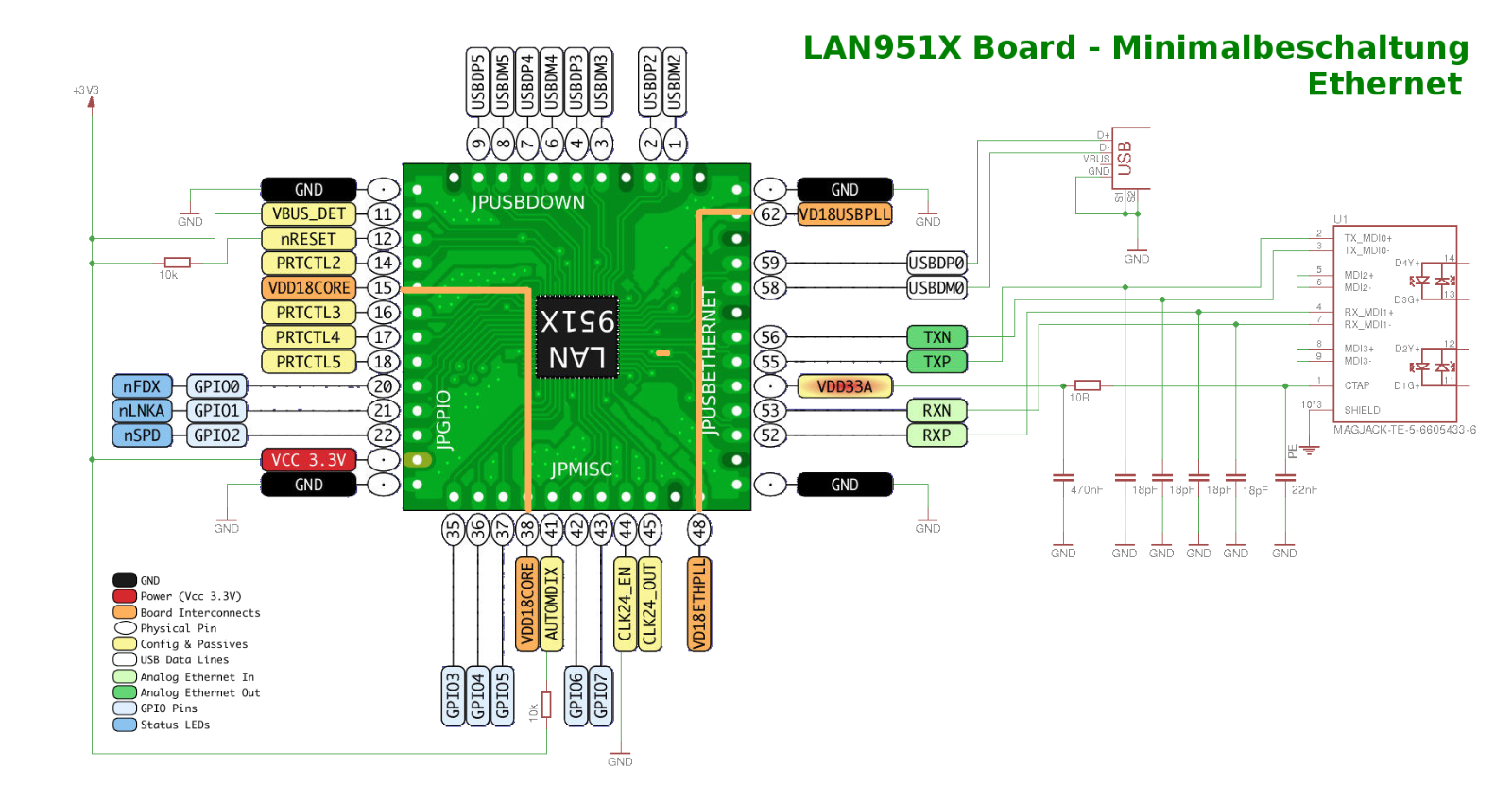

Mit dem Board könnt ihr mit minimalen Aufwand einen USB-Hub und/oder
eine Netzwerkkarte selbst bauen. Das Board kapselt dabei die meisten SMD
und hochfrequenz Komponenten in bequeme DIP Anschlusspunkte.

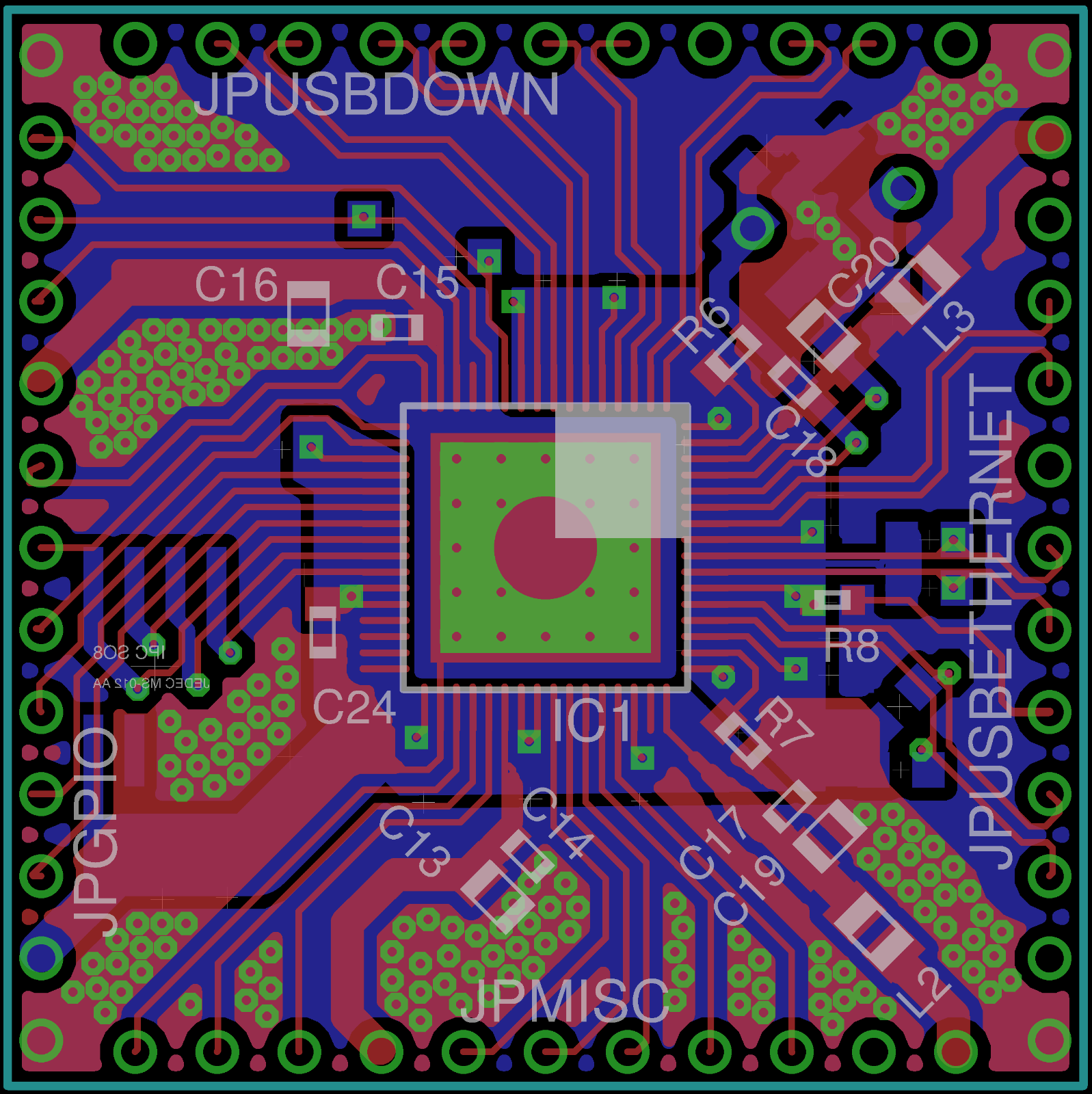

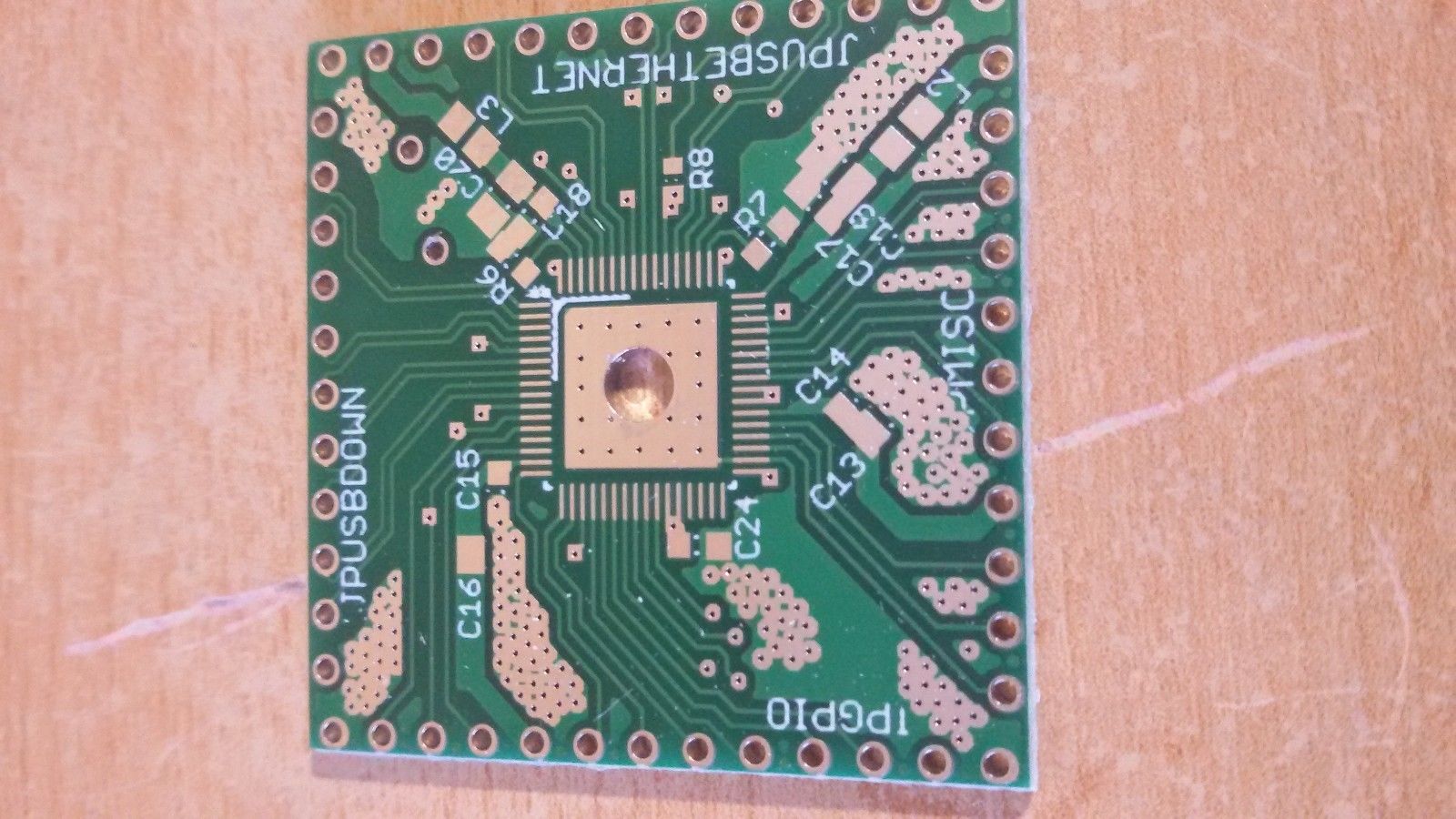

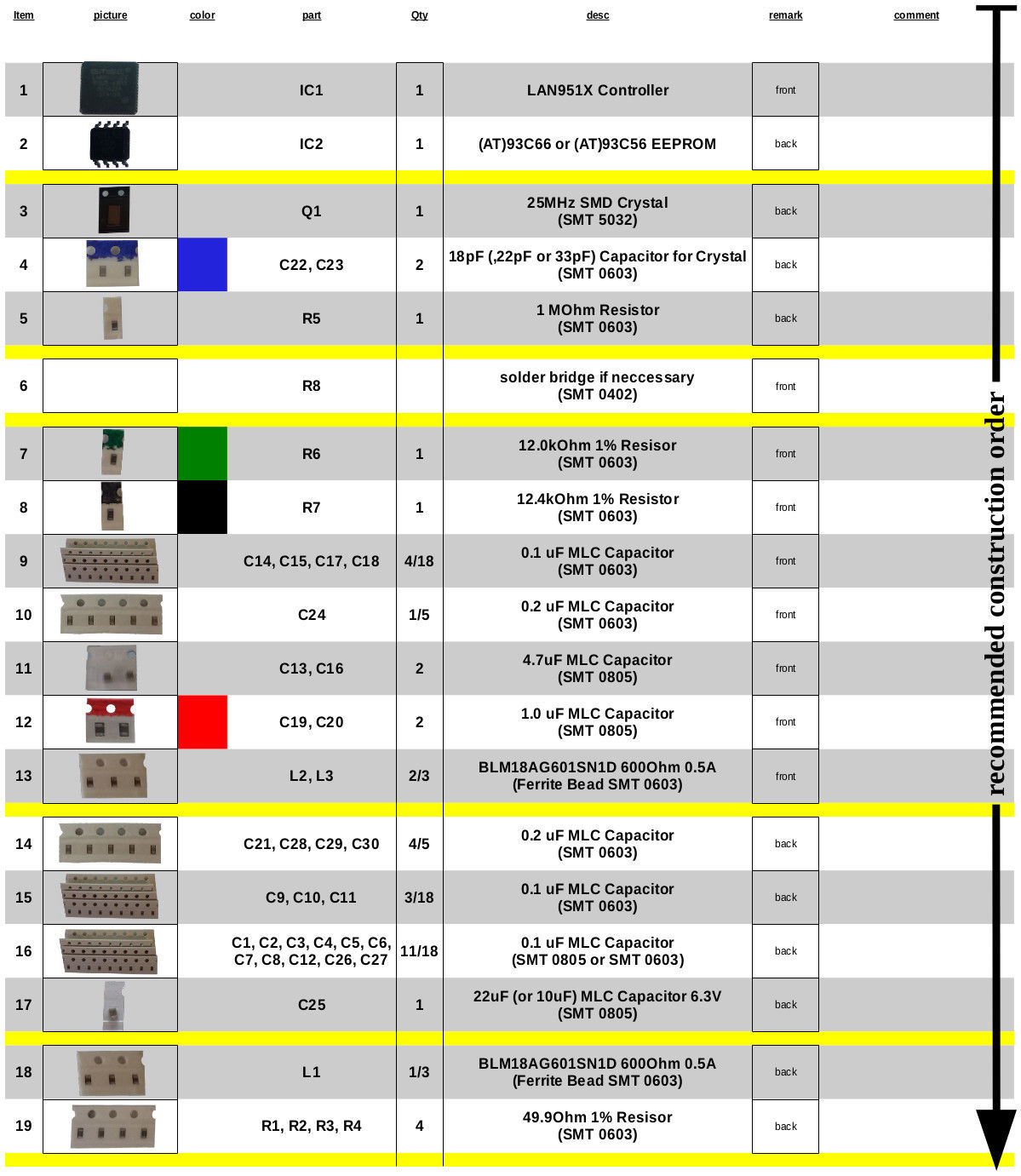

Kokret biete ich pro Board im Set an:

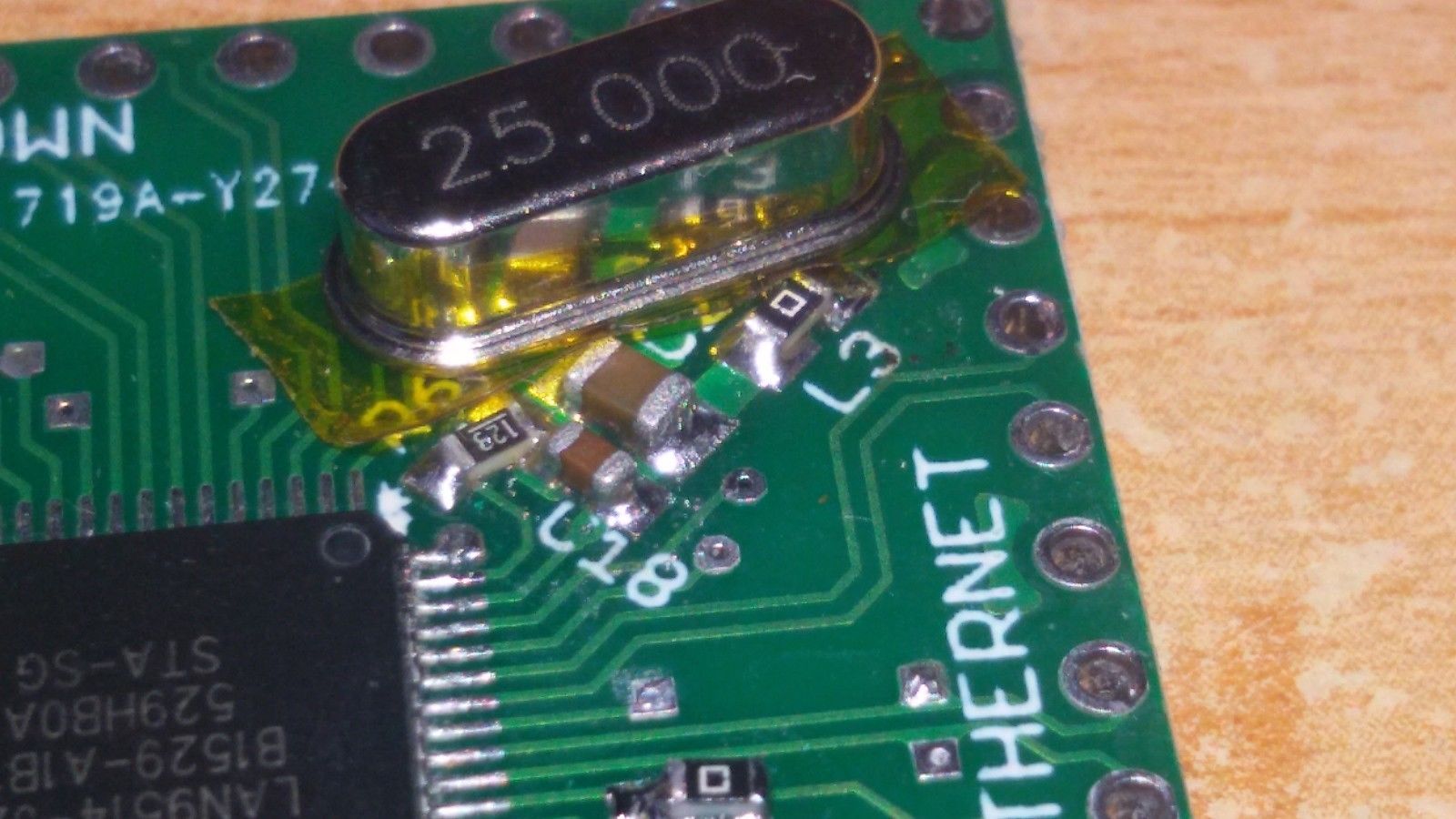

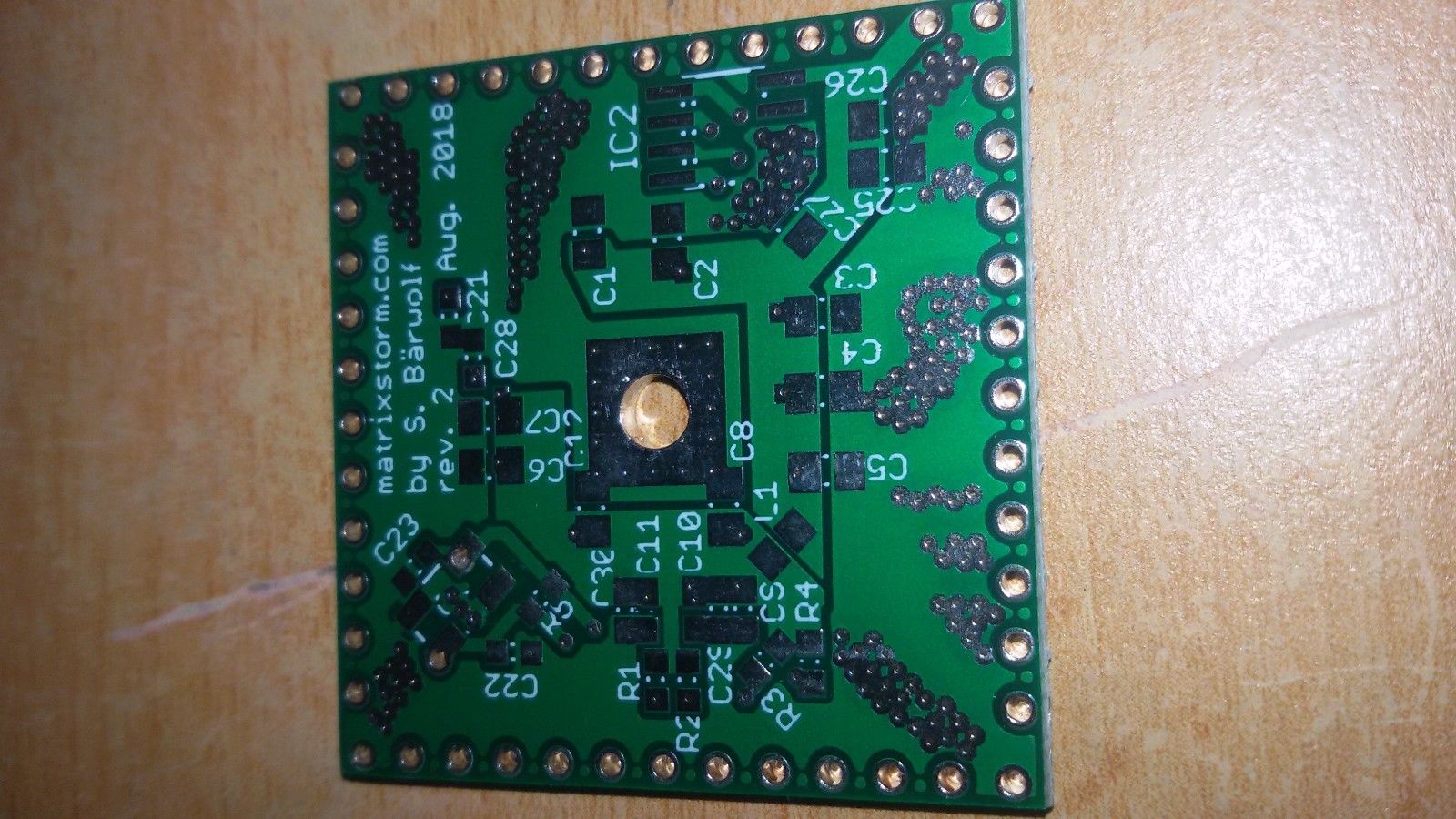

1 | 1x Basisplatine 33.3mm x 33.3mm
|
2 |
|
3 | 1x AT93c56/AT93c66 256/512Byte SOP8 EEPROM
|
4 | 1x 25MHz Quarz (HC49/S)
|
5 | 2x Keramikkondensator 18pF (SMD 0603)
|
6 | 1x Widerstand 1MOhm (SMD 0603)
|
7 |
|
8 | 1x Widerstand 12,0kOhm (SMD 0603)
|
9 | 1x Widerstand 12,4kOhm (SMD 0603)
|
10 | 5x Keramikkondensator 220nF (SMD 0603)
|
11 | 2x MLCC Keramikkondensator 1,0uF (SMD 0805)
|
12 | 2x MLCC Keramikkondensator 4,7uF (SMD 0805)
|
13 | 1x MLCC Keramikkondensator 22uF (SMD 0805)
|
14 | 1x HF Induktor 10uH (SMD 1206)
|
15 | 1x Ferrit EMV Filter 600Ohm@100MHz (SMD 0603)
|
16 | 2x Widerstand 0 Ohm (SMD 0603)
|
17 | 4x Widerstand 49,9kOhm (SMD 0603)
|
18 | 36x Keramikkondensator 100nF (SMT 0603)
|
Mehr als genug Kondensatoren, da nur 18Stück 0.1uF Kondensatoren mind.
gebraucht werden. An vielen Stellen ist aber Platz für mehr als einen
Kondensator...
Alle Daten um das Board sind frei zugänglich unter:
https://github.com/dumpsite/LAN95XX-board
Details finden sich auch unter:
Beitrag "Vorstellung meines neuen Projektes - Adapterboard fuer LAN9512, LAN9513 und LAN9514"
und unter:
https://plus.google.com/108414175871566419950/posts/evF5LyjwgFD?sfc=true
