Altium - 3D-File aus Vault ziehen

Simon T. OP #5530615
Lesenswert?
• ▲
▼
Hallo,

ich teste derzeit eine Altium 18 Lizenz und stecke beim 3D-Import von
Vault-Downloads fest.

Setup
- eigene schLib-Library
- eigene pcbLib-Library

Workflow für neue Bauteile
- Suche in der Vault nach gewünschtem Bauteil oder Äquivalent.
- Herunterladen der schLib und pcbLib Files, auf die im Bauteil
verwiesen wird.
- Anpassen an gewünschten Standard und abspeichern in eigenen Libs.

Soweit so gut; Footprint und Symbol passen, allerdings bekomme ich die

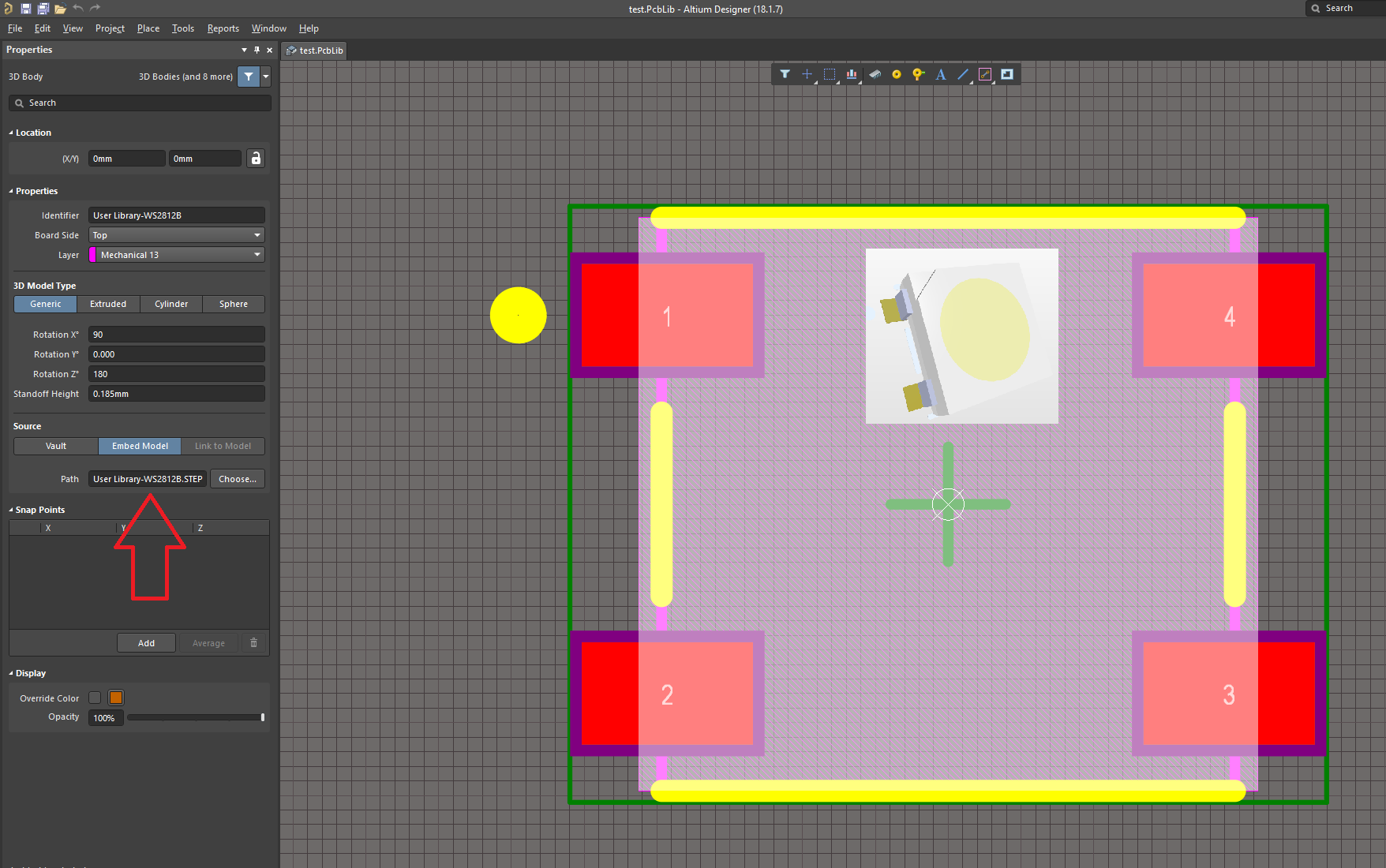

StepFiles nicht aufgelöst. Im Anhang ein Beispiel für eine SMD-LED.
Altium sagt, dass dies ein "generic"-3D-Modell ist. Darunter verstehe
ich, dass auf ein externes CAD-File eingebunden wird (und nicht ein
Modell aus Quadern, Kugeln und Zylindern).
Da es sich um ein "Embed-Model" handelt, befindet sich der Pfad  zum
CAD-File (roter Pfeil) lokal und ist nicht in der Vault hinterlegt
(passt ja auch, da ich es ja extra heruntergeladen habe).

Problem: Der Pfad existiert nicht. Ich habe keine Ahnung wie Altium an
dieser Stelle das 3D Modell überhaupt auflöst. Wo liegt das StepFile
nun, denn ich habe nur das pcbLib-File heruntergeladen.

Weiß wer weiter?

PS: Hat sonst noch wer häufiger Probleme, dass Shortcuts einfach nicht
funktionieren?
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Taz G. #5530843
Lesenswert?
• ▲
▼
Schieb mal deinen roten Pfeil etwas nach oben dann siehst Du das dort
embed Model steht. Das Model ist also in der PCBLib eingebettet.

Hier

https://www.altium.com/documentation/18.1/display/ADES/FolderReleaserMigrationTools_Dlg-Model3DExtractOptionsForm((Generate+3D+Model+Files+from+PCB+Libraries))_AD

steht:
Das extrahieren von generischen Modellen geht über Tools-Extract 3D
Models.
Hat bei einem schnellen Test mit meiner Lib allerdings nicht geklappt.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Simon T. OP #5530879
Lesenswert?
• ▲
▼
Taz G. schrieb:
> Schieb mal deinen roten Pfeil etwas nach oben dann siehst Du das
> dort
> embed Model steht. Das Model ist also in der PCBLib eingebettet.
>
> Hier
>
> https://www.altium.com/documentation/18.1/display/...
>
> steht:
> Das extrahieren von generischen Modellen geht über Tools-Extract 3D
> Models.
> Hat bei einem schnellen Test mit meiner Lib allerdings nicht geklappt.

Danke für den Hinweis: Nach etwas googlen habe ich festgestellt, dass
3D-Export für einzelne Komponenten wohl verbuggt ist und schlicht nicht
funktioniert.

https://bugcrunch.live.altium.com/#Bug/9418

:/
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Thosch Gast #5530924
Lesenswert?
• ▲
▼
Wenn du nur von einem Teil das Step File exportieren willst, Pack das
einfach in einer neuen PCB-Datei in gewünschter Orientierung auf den
Ursprung. Dann exportier das Board als Step (einfach im OutJob einen
Step Export hinzufügen). Das exportierte Step File kannst du dann in
anderer Software weiterverwenden, in der du auch das Board rauslöscht.

Wenn es nur ums Verwenden eines Embedded 3D Modellls in einem eigenen
Footprint geht, geht das viel einfacher:
Im PCBLib-editor das Teil mit dem 3D Modell öffnen.
Das 3D Modell selektieren.
Strg-C drücken und dann mit dem Mauscursor auf den Bauteilursprung (oder
einen anderen Punkt an dem das später eingefügt werden soll) klicken

Jetzt steht das 3D Modell im Clipboard und kann in einem eigenen Teil
auch in einer anderen PcbLib eingefügt werden:
Strg-C drücken und das 3D Modell an gewünschter Position einfügen.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
