Altium Polygone Pour Connect Style

Bert S. (kautschuck) OP 22.08.2018 19:56 #5531832

Lesenswert?

•

Hallo Zusammen,

Ich habe verschiedene Polygone Pours für GND auf einem PCB und möchte
für den digitalen GND so ein Relief Connect wählen (sonst überall direct
connect), jedoch weiß ich nicht, wie ich das nur für ein Polygon mit dem

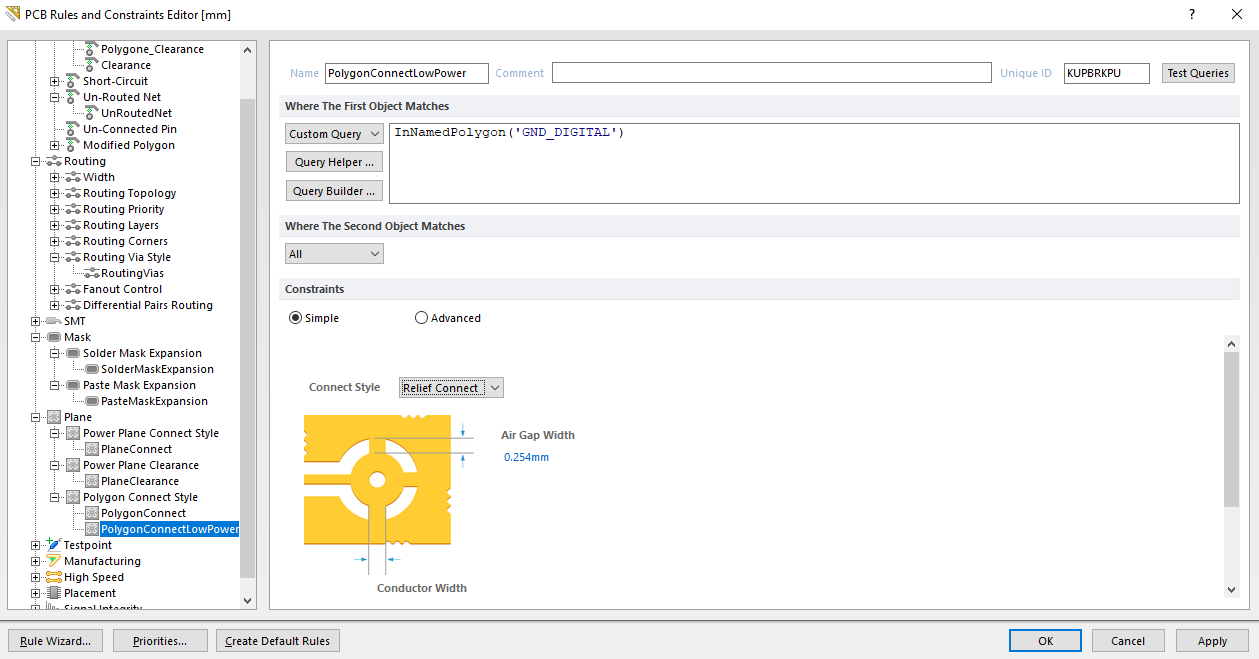

spezifischen Namen "GND_DIGITAL" hin bekomme? Ich habe folgendes
versucht mit der Custom Query:

InNamedPolygon('GND_DIGITAL')

Jedoch ändert das leider nichts. Jemand eine Idee?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Taz G. (taz1971) 23.08.2018 08:08 #5532142

Lesenswert?

•

▲
▼

Sollte gehen,
Du hast das Polygon so benannt nicht das Netz - richtig?.
Repour gemacht ?

Ach noch was

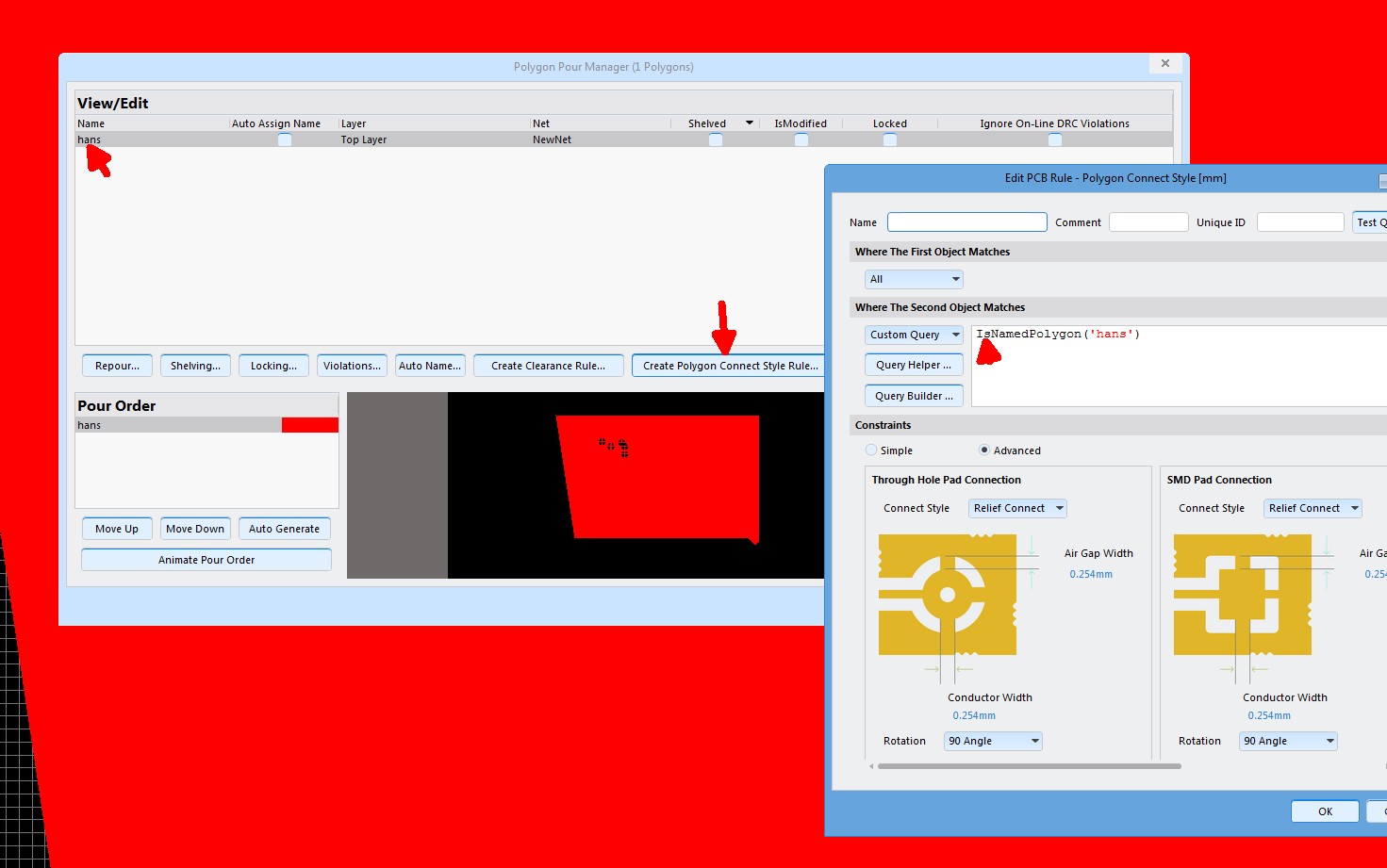

Nicht 'Innamed...' sondern 'Isnamed...' und bei mir will AD18 den Namen
nicht über das 'Properties' Panel annehmen (Bug). Ich mache es über den
Polygon Manager.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Rainer S. (enevile) 23.08.2018 08:31 #5532166

Lesenswert?

•

▲
▼

Taz G. schrieb:
> Nicht 'Innamed...' sondern 'Isnamed...'

Jap das dürfte es gewesen sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Taz G. (taz1971) 23.08.2018 08:38 #5532174

Lesenswert?

•

▲
▼

Nur so am Rande:
Bei der Clearance Rule - In.. bei Connect Style Rule - Is..

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bert S. (kautschuck) OP 23.08.2018 10:18 #5532275

Lesenswert?

•

▲
▼

Rainer S. schrieb:
> Jap das dürfte es gewesen sein.

Vielen Dank, ja das war es.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
