Wer kennt diese coaxial Steckverbindung?

Hecot Gast 06.09.2018 15:59 #5547871

Lesenswert?

•

▲
▼

Hallo!

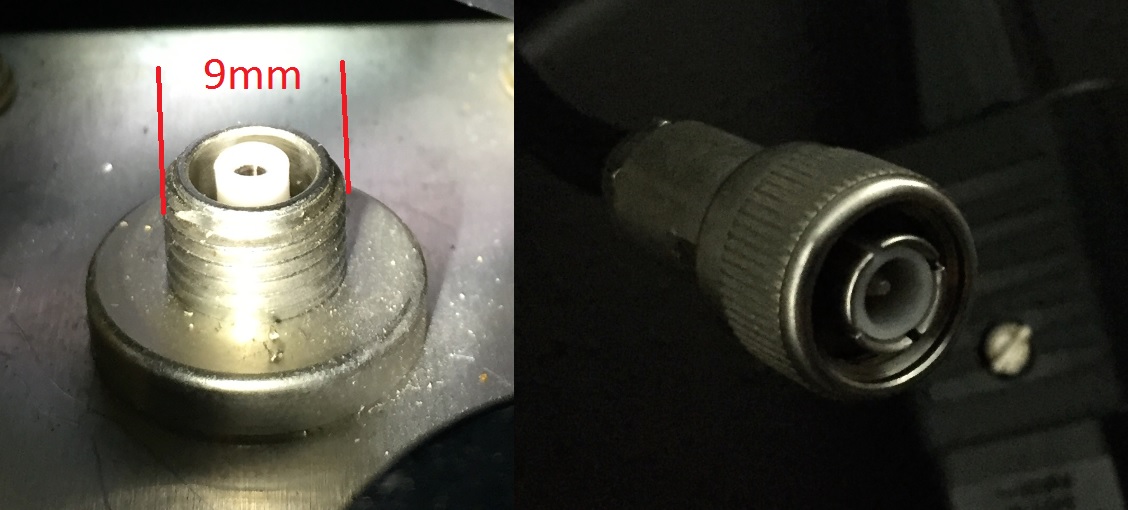

Ich habe hier eine Coax Steckverbindung von einem Mess-Sensor, die ich
nicht zuordnen kann (bitte schaut mal auf das beigefügte Bild). Es ist
eine Schraub-Verriegelung mit Feingewinde vorhanden, Durchmesser 9mm.

Zuerst dachte ich an TNC Stecker - aber der ist es eben nicht!!! Wenn
ich da versuche einen TNC Stecker/Buchse aufzustecken, gehen die nicht
rein. Also von den Maßen sehr ähnlich aber eben doch kein TNC ...!?

Hat jemand von euch eine Idee?

Danke für die Hilfe!

Hecot

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Achim H. (anymouse) 06.09.2018 16:43 #5547906

Lesenswert?

•

▲
▼

Wo hats Du den denn her? Ich glaube, so einen habe ich auch einem
Schwachst-Strom-2kV-Netzteil.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 06.09.2018 16:46 #5547907

Lesenswert?

•

▲
▼

Achim H. schrieb:
> 2kV

ACK, sieht sehr nach HV aus. Kann aber auch für sehr hochohmigen Sensor
(z.B. pH-Glaselektrode) sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Hecot Gast 06.09.2018 17:06 #5547924

Lesenswert?

•

▲
▼

Ja, das hätte ich noch erwähnen sollen: Da ist Hochspannung drauf!
Habt ihr eine Idee wie die Stecker Bezeichnung ist?

Danke,

Hecot

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 06.09.2018 17:12 #5547929

Lesenswert?

•

▲
▼

9mm sind sehr ungewöhnlich. Wie hast du gemessen?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

nachtmix Gast 07.09.2018 03:46 #5548339

Lesenswert?

•

▲
▼

Hecot schrieb:
> Also von den Maßen sehr ähnlich aber eben doch kein TNC ...!?

Gehört der zu einem russischen oder DDR-Gerät?
Dann könnte es das metrische Äquivalent zu TNC sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Hecot Gast 07.09.2018 10:56 #5548607

Lesenswert?

•

▲
▼

Das Gerät ist "Made in UK" - also wohl nicht in metrisch!?

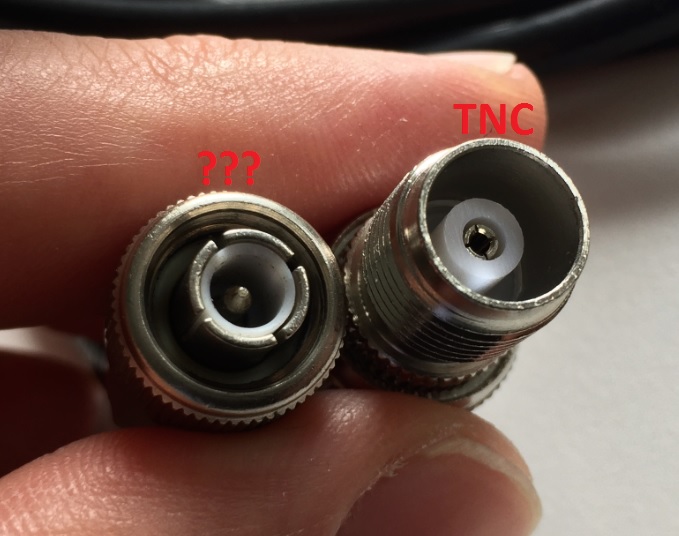

Komisch ist, dass wohl nur das Außengewinde nicht passt. Wenn ich den
Stecker neben eine TNC Buchse halte sieht das Innenteil passend aus ...
schaut mal auf das Bild anbei!?

Gemessen habe ich mit einer Schieblehre am Außengewinde, so wie auf dem
ersten Bild zu sehen ist.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Dieter W. (dds5) 07.09.2018 11:08 #5548623

Lesenswert?

•

▲
▼

TNC hat zur Verschraubung 7/16-28 UNEF Gewinde, das sind etwas über 11mm
Außendurchmesser.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Hecot Gast 07.09.2018 11:16 #5548642

Lesenswert?

•

▲
▼

Hallo Dieter,

Das erklärt warum das nicht passt! Bei dem mir vorliegenden Stecker sind
das aber ganz sicher 9mm - schau mal auf das Bild anbei!

Habe schon nach metrischen TNC geschaut, aber nichts gefunden.
Vielleicht sollte ich die Stecker einfach gegen TNC austauschen, anstatt
noch lange zu suchen ... ?!

LG Hecot

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael D. (sirs) 07.09.2018 11:19 #5548646

Lesenswert?

•

▲
▼

Vielleicht ist das eine spezielle Art Verbinder, die nur diese Firma
benutzt? Damit man ja nix falsches anstecken kann. Das könnte dann im
Datenblatt des Sensors vermerkt sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Arno Gast 07.09.2018 11:27 #5548656

Lesenswert?

•

▲
▼

9,525 wäre 3/8 Inch. Suche mal in der Richtung, vielleicht sind die
Gewindespitzen ja schon abgenudelt.

Arno

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Hecot Gast 07.09.2018 14:38 #5548979

Lesenswert?

•

▲
▼

Ich bin inzwischen der Meinung, dass es sich um einen MHV Stecker
handelt:

https://www.koax24.de/steckverbinder/uebersicht/hv-steckverbinder/mhv.html

Allerdings mit Schraubgewinde und nicht Bajonettverschluss. Habe noch
keine Ahnung wo man sowas herbekommt in der Bucht gibt es nur welche mit
Bajonett  ... weis da jemand vielleicht eine günstige Bezugsquelle?

LG Hecot

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Dieter W. (dds5) 07.09.2018 15:04 #5549009

Lesenswert?

•

▲
▼

Es könnte ein Serie PET100 von TE-Deutsch sein, der hat 3/8 Zoll = 9,5mm
Gewindedurchmesser.

http://www.pdfdoc.ru/connectors/rf-or-coaxial/connector-rf/high-voltage-safe-high-voltage-pet-100series/pet100-clamp-straight-plg-urm43-76-cable-551101-07a-111-456-223

Übrigens habe ich das mit den 3/8 Zoll auf einer Maßskizze in einem
alten Katalog von greenpar gefunden.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Hecot Gast 07.09.2018 15:38 #5549041

Lesenswert?

•

▲
▼

Hallo Dieter!

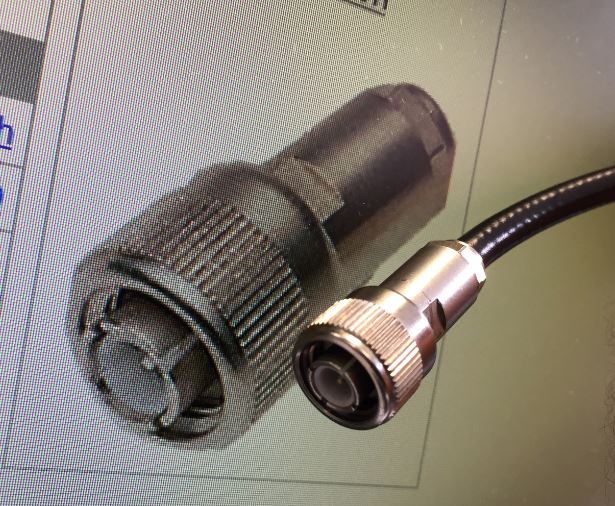

Danke für den Hinweis, das ist genau der gesuchte Stecker (s. Bild
anbei)!!!

https://de.rs-online.com/web/p/coaxial-plugs-sockets/0456223/

Vielen Dank für die Hilfe!!!

LG Hecot

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 07.09.2018 15:42 #5549045

Lesenswert?

•

▲
▼

Hecot schrieb:
> Bei dem mir vorliegenden Stecker sind
> das aber ganz sicher 9mm - schau mal auf das Bild anbei!

Hecot schrieb:
> Danke für den Hinweis, das ist genau der gesuchte Stecker (s. Bild
> anbei)!!!
>
> https://de.rs-online.com/web/p/coaxial-plugs-socke...

Da wird wohl eine neue Schieblehre fällig...

Antwort Zitieren Bearbeiten Löschen Beitrag melden
