Unbekannte 4stellige 7 Segment Anzeige. Wie ansteuern?

C.S. Gast 21.09.2018 17:35 #5563585

Lesenswert?

•

▲
▼

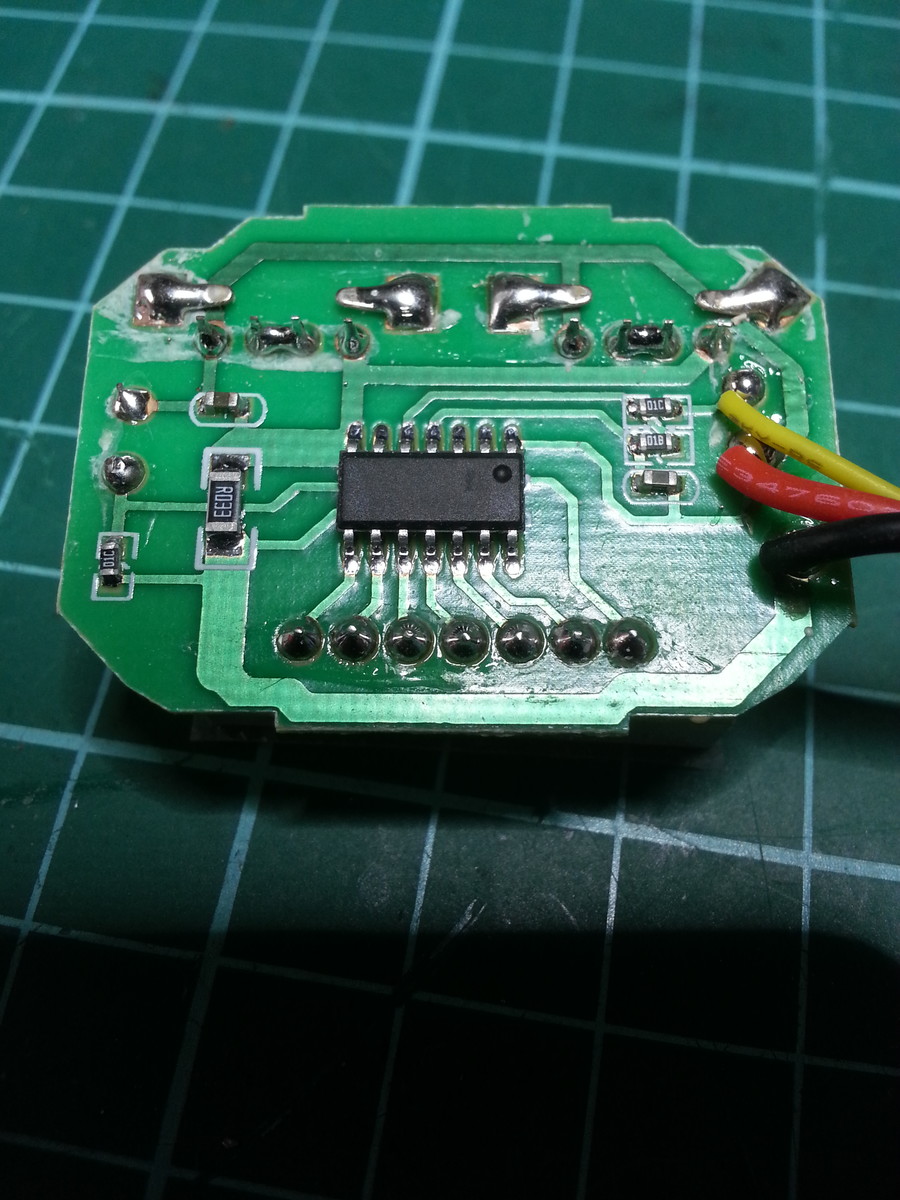

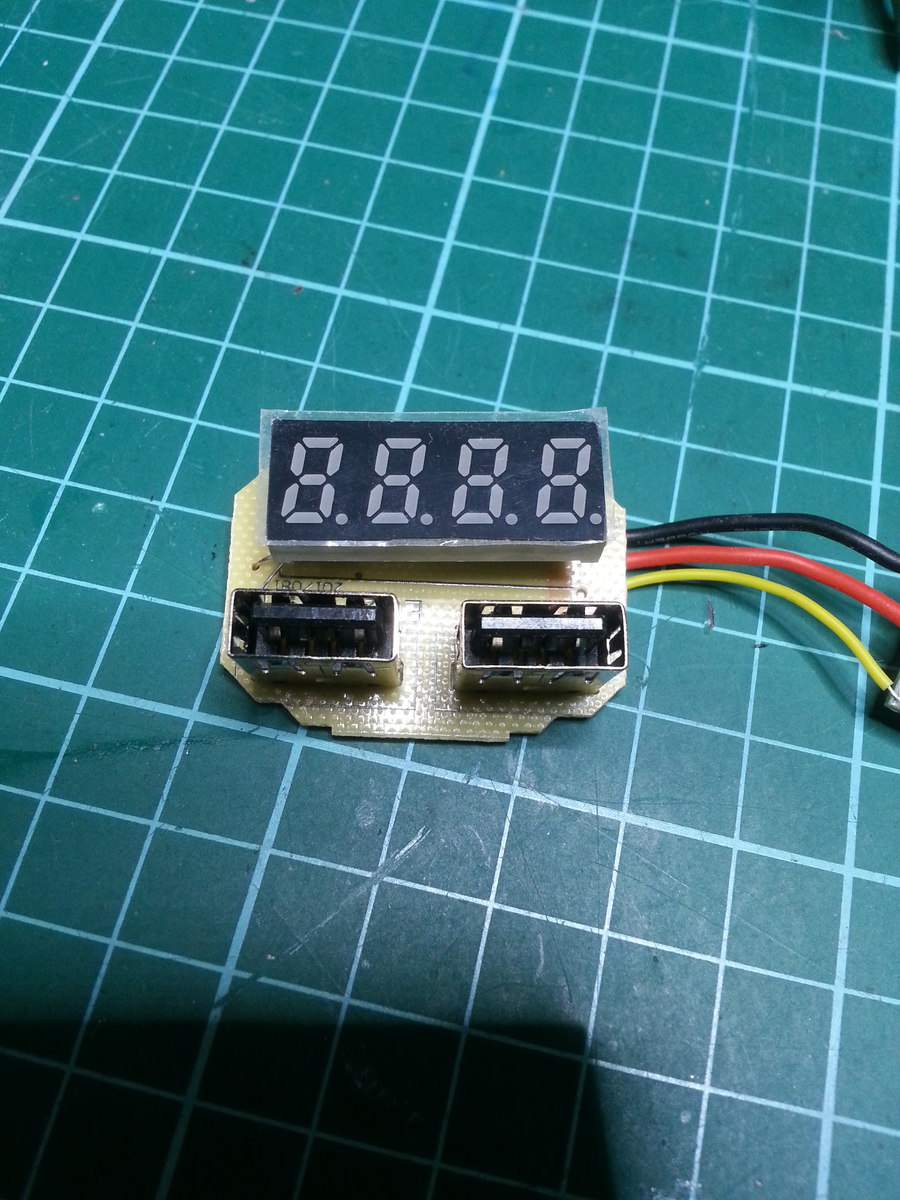

Die Anzeige ist in einem Auto USB Lader verbaut. Sie wird mit nur 7 Pins
angesteuert.
Meine Frage : kennt jemand diese Anzeige und weiß mit welchem Protokoll
sie funktioniert?
Im WWW habe ich keine Info gefunden.

Angehängte Dateien:

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Stefan F. Gast 21.09.2018 17:40 #5563592

Lesenswert?

•

▲
▼

Könnte Charlieplexing sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Rufus Τ. F. (rufus) 21.09.2018 17:41 #5563595

Lesenswert?

•

▲
▼

Das Stichwort dürfte Charlieplexing lauten.

Damit kann man mit N Leitungen bis zu N * (N-1) LEDs ansteuern.

7 Leitungen, also 7 * 6 = 42 LEDs.

Das Display hat 32 LEDs, passt also.

--

Ah, stefanus war etwas schneller.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jörg R. (solar77) 21.09.2018 17:52 #5563605

Lesenswert?

•

▲
▼

Es könnte auch ein Display mit integrierter Elektronik sein, Ansteuerung
seriell.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stefan F. Gast 21.09.2018 17:55 #5563611

Lesenswert?

•

▲
▼

Jörg R. schrieb:
> Es könnte auch ein Display mit integrierter Elektronik
> sein, Ansteuerung seriell.

Ich erkenne allerdings keine Stromversorgungs-Leitungen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

C.S. Gast 21.09.2018 17:57 #5563615

Lesenswert?

•

▲
▼

Huiii das ging aber fix.
Charlieplexing wird es sein, denn die Segmente leuchten je nach Anzahl
aktiver Segmente unterschiedlich hell. Das ist typisch für diese Art der
Ansteuerung.
Danke für die schnelle Hilfe?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H.Joachim S. (crazyhorse) 21.09.2018 17:58 #5563616

Lesenswert?

•

▲
▼

Jörg R. schrieb:
> Es könnte auch ein Display mit integrierter Elektronik sein, Ansteuerung
> seriell.

Eher nicht.

Willst du denn die Platine so wie sie ist verwenden/ersetzen? Oder nur
das nackte Bauteil?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Wolfgang Gast 21.09.2018 18:01 #5563620

Lesenswert?

•

▲
▼

C.S. schrieb:
> Meine Frage : kennt jemand diese Anzeige und weiß mit welchem Protokoll
> sie funktioniert?

Ein Hinweis könnte eine möglicherweise vorhandene Beschriftung auf dem
14-poligen Kollegen geben. Verfolgung der Leiterbahnen, i.e. Aufnahme
des Schaltplans sollte bei dem Umfang auch keine Großtat sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jörg R. (solar77) 21.09.2018 18:05 #5563621

Lesenswert?

•

▲
▼

H.Joachim S. schrieb:
> Jörg R. schrieb:
>> Es könnte auch ein Display mit integrierter Elektronik sein, Ansteuerung
>> seriell.
>
> Eher nicht.

Denke ich auch nicht mehr. Das Display hat keinen Anschluss an die
Stromversorgung, so wie von Stefanus erkannt.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

C.S. Gast 21.09.2018 18:48 #5563668

Lesenswert?

•

▲
▼

Rückmeldung
Charlieplexing ist die Lösung.
Habe es provisorisch getestet, es funktioniert!
Nochmals danke für Hilfe ?

Antwort Zitieren Bearbeiten Löschen Beitrag melden
