[V] SOP-8 / SOIC-8 zu DIL-8 Platinchen

Tim S. OP #5566354
Lesenswert?
• ▲
▼
Hallo,

für ein Projekt brauchte ich eine Reihe SOP-8 zu DIL-8 Platinen um
AT54DB641E aufs Steckbrett zu bekommen.

Ich habe noch einen Haufen  (~400 Stk) davon übrig, die ich nicht
verbrauchen werde und abzugeben habe (Ohne PinHeader oder IC)

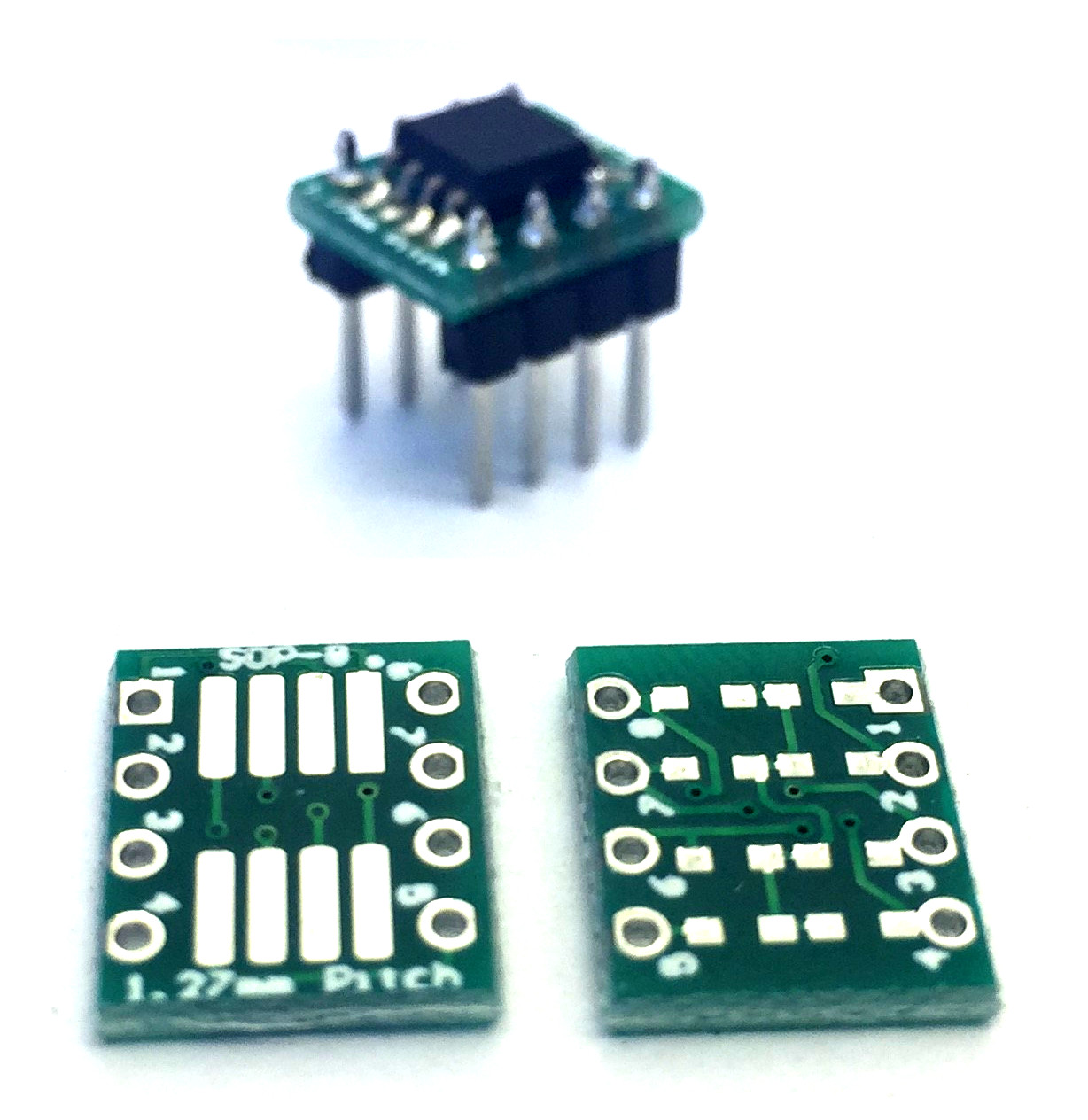

Auf die Platinen passen SMD Bausteine im SOIC-8 oder SOP-8 Format mit
1.27mm Pitch. Auf der Rückseite befinden sich zu jedem Pin 0603 Pads hin
zu einem gemeinsamen Netz, so dass sich alle Pins einzeln je mit einem
100nF gegen Masse (per 0-Ohm 0603er) abblocken lassen.
Die Platine ist nicht RoHS konform, da HASL mit Blei verwendet wurde.


Ich stelle mir 20ct pro Adapter vor ab 5 Stück per Brief (+90ct) vor.
Ab 30 Stück würde ich 17ct + Brief wollen (30Stk => 5,10+0,90€)


Liebe Grüße,
Tim
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Tim S. OP #5567012
Lesenswert?
• ▲
▼
Hallo Fred,

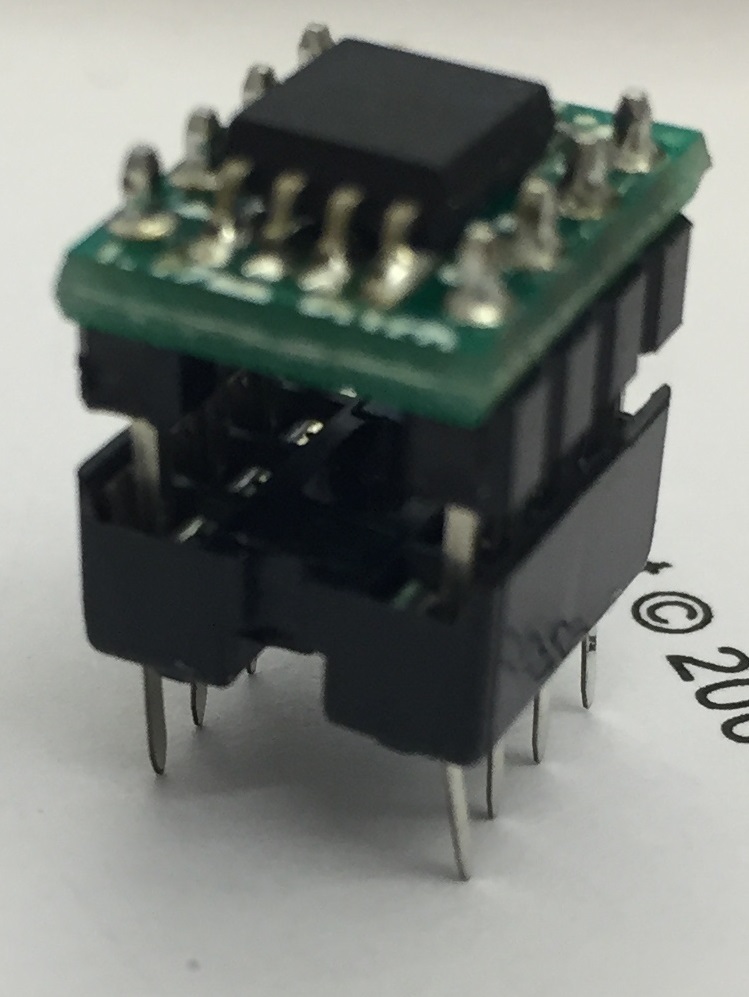

habe gerade einen Sockel aus der Grabbelkiste geholt und mit meinen
Stiften getestet. Ich denke das kommt sehr auf deine Sockel an.

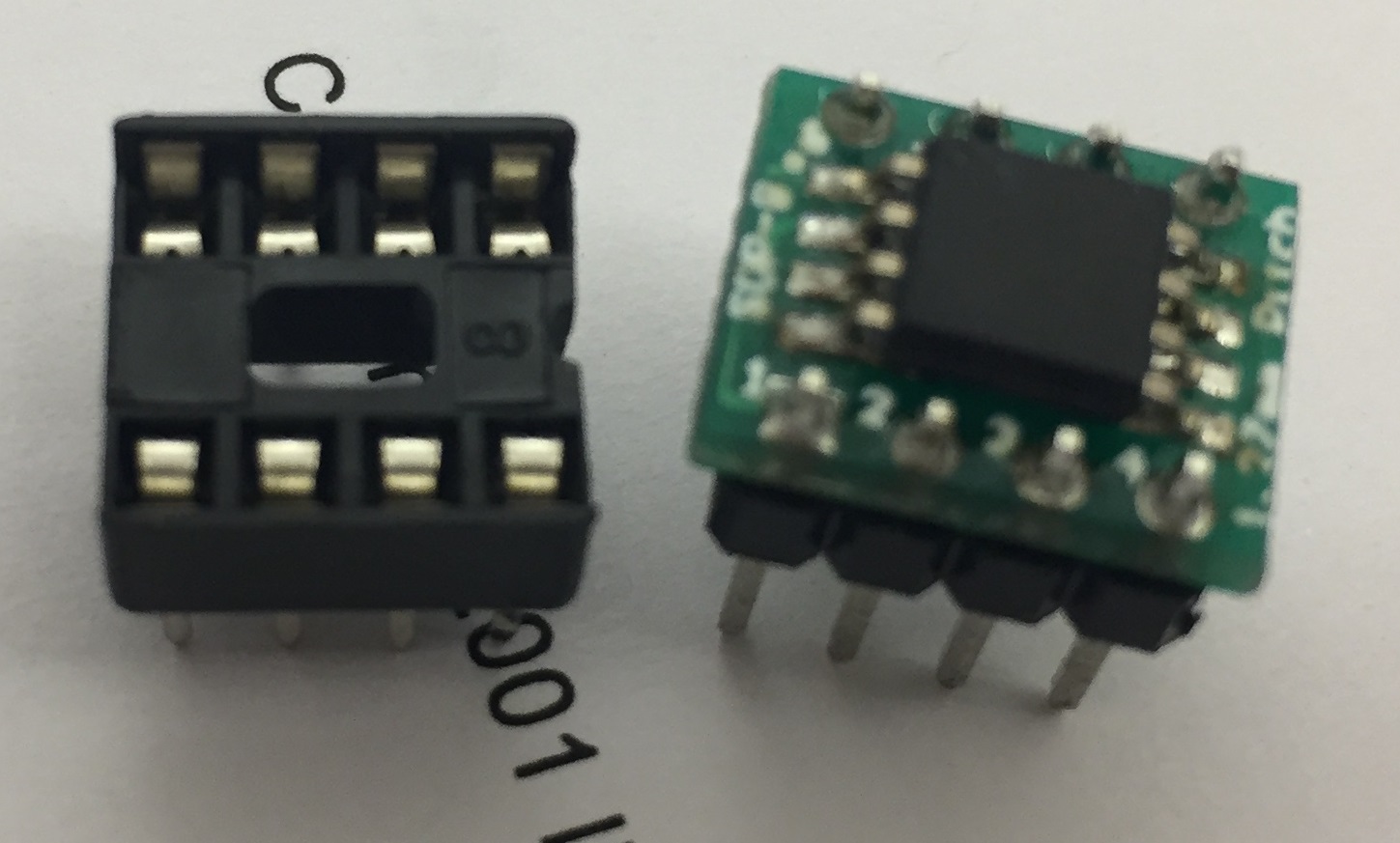

Hier hab ich gerade nur Sockel mit Federleisten. Da gingen meine
vorrätigen 4-Kant-Stiftleisten gut rein. Siehe Bilder.
Die Beine haben 0.65x0.75 laut Messchieber.

Für die Sockel mit Rundlöchern würde ich auch runde 0.5mm Beine
verwenden.

Die 4-Kant mit den obigen Maßen sitzen recht spack im Steckbrett da ist
man mit dem 0.5mm auf der sichereren Seite.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Manfred P. #5567789
Lesenswert?
• ▲
▼
Tim S. schrieb:
> habe gerade einen Sockel aus der Grabbelkiste geholt und mit meinen Stiften
getestet.

Jou, die können das. Da sie einzelne DIL-ICs nicht zuverlässig
kontaktieren, kommen Sockel dieser Bauart in meinem Bereich nicht mehr
vor.

Michael U. schrieb:
> Artikel-Nr.: AW 122/20
> IC-Adapterleiste, 20-polig, einreihig, RM 2,54

Michael, Danke! Gesucht habe ich schon eine ganze Weile, aber das ist
genau das, was ich demnächst nachbestellen muss.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
