Verständnisfrage Matlab Simulink Spectrum Analyzor

[Marco D. (schoggo1992)]

Servus,

ich hoffe ich bin hier richtig, ist eher eine Frage zur Signaltheorie
als zu Matlab.

Ich möchte einen von mir über das fdatool generierten FIR-Filter in
Simulink testen. Dafür wollte ich mir erstmal grundsätzlich ein
Amplitudenspektrum eines Signals anzeigen lassen. Hierfür habe ich in
den Simulink Spectrum Analyzor einen Sinus gespeißt. Erwartet habe ich
einen Peak bei der eingestellten Sinus Frequenz. Bekommen habe ich einen
Peak bei einer anderen Frequenz was ich nicht ganz nachvollziehen kann.
Der Spectrum Analyzer zeigt zwar die Leistung und ncht die Amplitude an,
aber das sollte keinen Einfluss auf die Frequenzachse, sondern nur auf
die Form des Peaks nehmen. Habe ich irgendwas missverstanden bezüglich
des Spectrumanalyzors ?

Vielen Dank im Vorraus.

[Walter T. (nicolas)]

Du siehst die Frequenz. Du siehst die Spiegelfrequenz. Und Du siehst die
Bandbreite, die ein durch die Zeitschrittweite bedingtes Artefakt ist.

Ich würde ein Filter allerdings auch eher mit einem "Noise" als mit
einem "Sine" testen.

[Mirko (Gast)]

Mit einem sweap würde ich das testen.

[Marco D. (schoggo1992)]

Mir ist klar, dass ich eine Spiegelfrequenz bekomme, genauso das die
Breite aufgrund der Abtastung entseht. Ich verstehe nur nicht wieso der
Peak bei ca. 200 Hz auftaucht und nicht bei 1kHz. Wenn ich die Frequenz
variiere, verschiebt sich das Spektrum nur minimal nach oben.

[Thomas W. (ratos)]

Weil du 1000 rad/s angegeben hast, das entspricht 1000/(2*pi) Hz!

[Marco D. (schoggo1992)]

Stimmt hast recht. Allerdings bekomme ich immer noch die falsche
Frequenz raus.

[Walter T. (nicolas)]

Du erzeugst eine Frequenz mit 6,3 kHz und tastest mit 1kHz ab. Welche
Frequenz siehst Du?

[Marco D. (schoggo1992)]

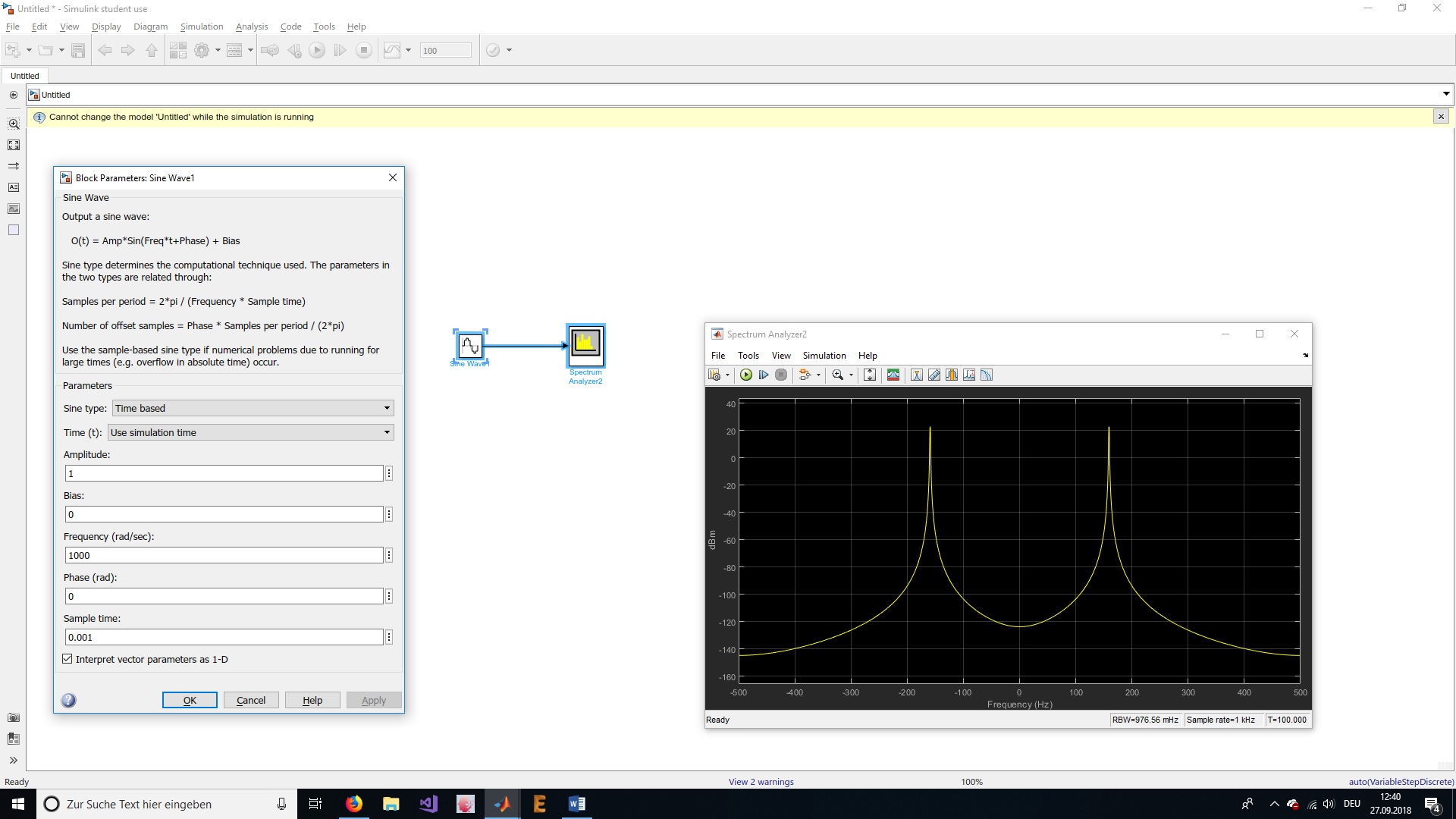

Ich gebe zu das die Abtastfrequenz dämlich eingestellt war. Aber selbst
wenn ich Shannon einhalte, komme ich nicht auf das zu erwartende
Ergebnis(siehe Bild). Jetzt sollte der Peak doch bei 1 kHz landen was er
nicht tut.

[Walter T. (nicolas)]

RBW = 976,6 Hz

[Marco D. (schoggo1992)]

jo und die ist unabhängig von meiner eingestellten Frequenz was für mich
keinen Sinn macht. Mal ganz unabhängig davon das ich sowieso das
Amplitudenspektrum angezeigt bekommen haben will.

[Walter T. (nicolas)]

OK, jetzt bin ich mit meinem Latein am Ende. Den Spectrum Analyzer hat
meine Simulink-Lizenz nicht, deswegen kann ich das nicht nachvollziehen.

[Marco D. (schoggo1992)]

Schade, trotzdem danke. Falls noch jemand einen Tipp hat, wie ich das
Ampltudenspektrum mit Simulink evtl. über eine andere Funktion zum
Laufen bekommen, würde ich mich über einen Rat freuen.

[Achim S. (Gast)]

Marco D. schrieb:
> Jetzt sollte der Peak doch bei 1 kHz

Nein.

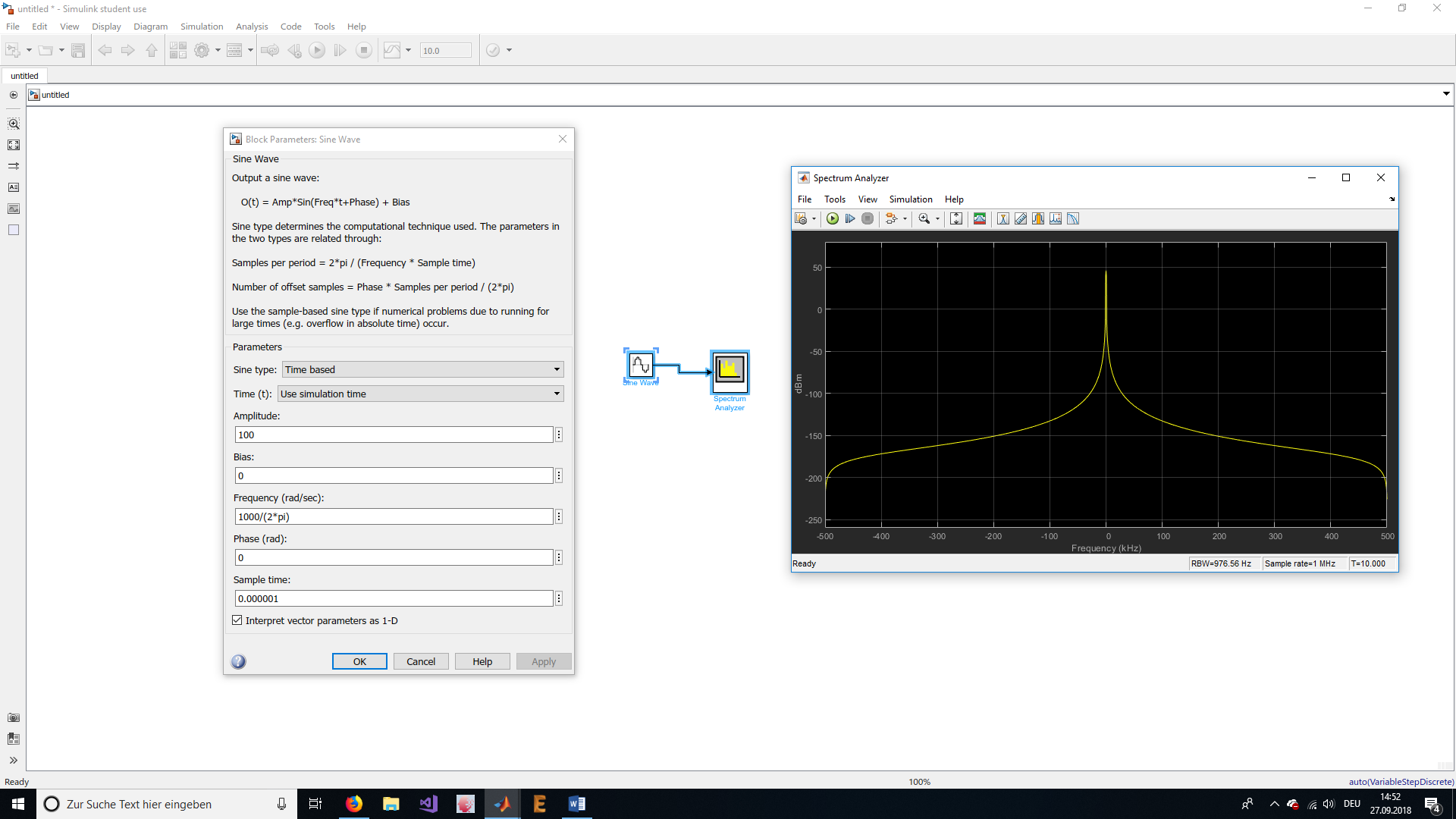

1000/(2pi) rad/s entsprechen 25Hz. Genau das siehst du, nur kannst du es
bei deiner Frequenzauflösung und Darstellung (Frequenzachse umfasst
1MHz) nicht erkennen.

Wenn du 1kHz sehen willst, dann stelle 1000*2*pi rad/s ein, und achte
auf eine sinnvolle Frequenzauflösung und eine Frequenzachse, bei der du
1kHz von 0Hz unterscheiden kannst.

[Marco D. (Gast)]

Ok das ist echt peinlich :D Mit sinnvoller Auflösung und einem
sinnvollen sampling passt es, vielen Dank !
