[S] alte DB zu Transistors 2SA15 und 2SC907

[collectionneur de trouvailles (Gast)]

guten Sonnabend,

mir sind ein paar alte Transistoren zugeflogen resp. habe ich von einer
alten PCB abgelötet.
Nun suche ich zugehörige Datenblaetter.
(big-G will mir dazu nicht gnädig sein)

Es sind kleinsignal Transistoren, der Gehaeuseform nach: sie sieht TO-1
ähnlich jedoch OHNE "Hutrand" und OHNE Emitterzunge unten. Emitter ist
mit aufgedrucktem Dreieck markiert. KEINER hat einen schwarzen top.

Wobei 2SA15 die Hoehe etwa 2x Durchmesser ist, (2S)C907 jedoch h=d hat.
Durchmesser ca.6mm, wohl 1/4".

Hersteller von beiden ist Hitachi, in Schrift und Logo auf den Teilen.


Bitte, wer hat (URLs zu) PDFs?

[voltwide (Gast)]

hat ca 10sec gedauert:
http://www.semicon-data.com/transistor/tc/2sa/2SA15.html

[collectionneur de trouvailles (Gast)]

Danke schon mal, besser als nix auch wenn nicht ein Datenblatt. :-)

[Michael U. (amiga)]

Hallo,

viel mehr wirst Du im Netz auch nicht finden, die sind zu alt und
eigentlich auch nur als Museumsstücke zu gebrauchen.
Beim 2SC907 wird es ähnlich aussehen:
https://alltransistors.com/transistor.php?transistor=17275

Gruß aus Berlin
Michael

[collectionneur de trouvailles (Gast)]

> viel mehr wirst Du im Netz auch nicht finden,
Eben darum meine Anfrage hier.

> die sind zu alt und
> eigentlich auch nur als Museumsstücke zu gebrauchen.
Exakt, keine Neuigkeit für mich und gleichzeitig meine Motivation
möglichst ein Datenblatt[tm] "mit-zu-mummifizieren".

Es könnte ja sein dass plötzlich noch jemand einen Scan aus der
Schublade zieht, wo sogar auch HITACHI draufsteht (anstatt SavantIC oder
wie die späten Nachbauer geheissen haben mögen). Dann würde ich mich
freuen wie ein Schneekönig :-)

«Niemand hat die Absicht diese Transistoren noch zu verwenden» ;)


NB: die ForenSW scheint die Japanischen Transistorbezeichnungen nicht
als WikiWords zu erkennen. Ob der Chef da ein par REs nachlegen mag?

[Michael U. (amiga)]

Hallo,

collectionneur de trouvailles schrieb:
>> die sind zu alt und
>> eigentlich auch nur als Museumsstücke zu gebrauchen.
> Exakt, keine Neuigkeit für mich und gleichzeitig meine Motivation
> möglichst ein Datenblatt[tm] "mit-zu-mummifizieren".

ok, ich habe sowas auch, auch einige alte Datenbücher aus den 70er, aber
keine japanischen...

Gruß aus Berlin
Michael

[Andreas M. (andi2013)]

Hallo,

ich habe ein Hitachi Transistor-Datenbuch von 1973 in meiner Sammlung,
kann aber erst am Abend nachschauen.

Gruß

Andreas

[Andreas M. (andi2013)]

Hallo,

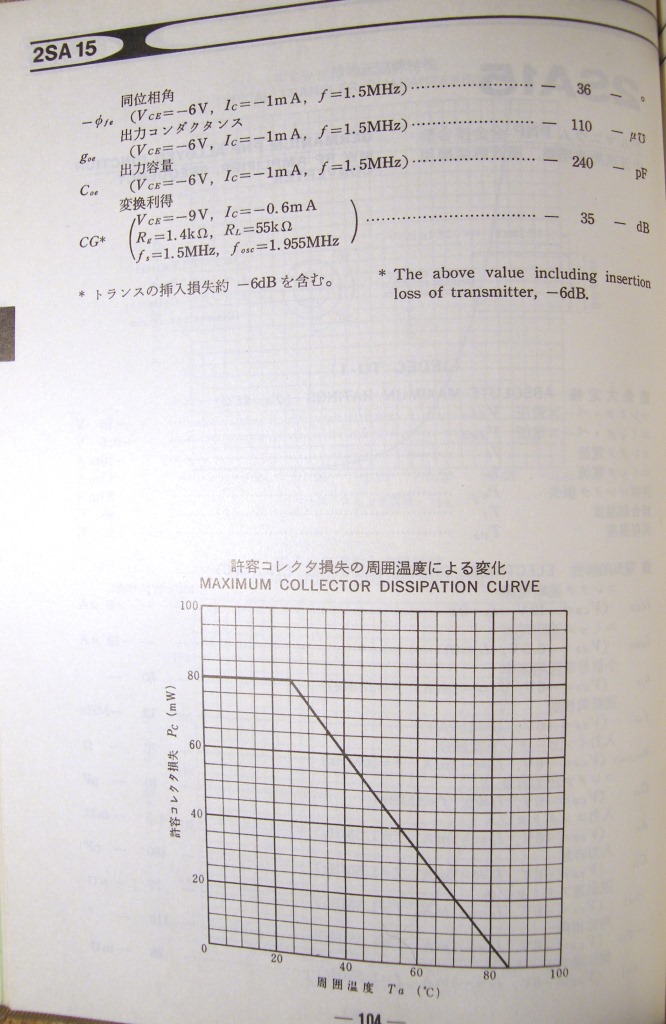

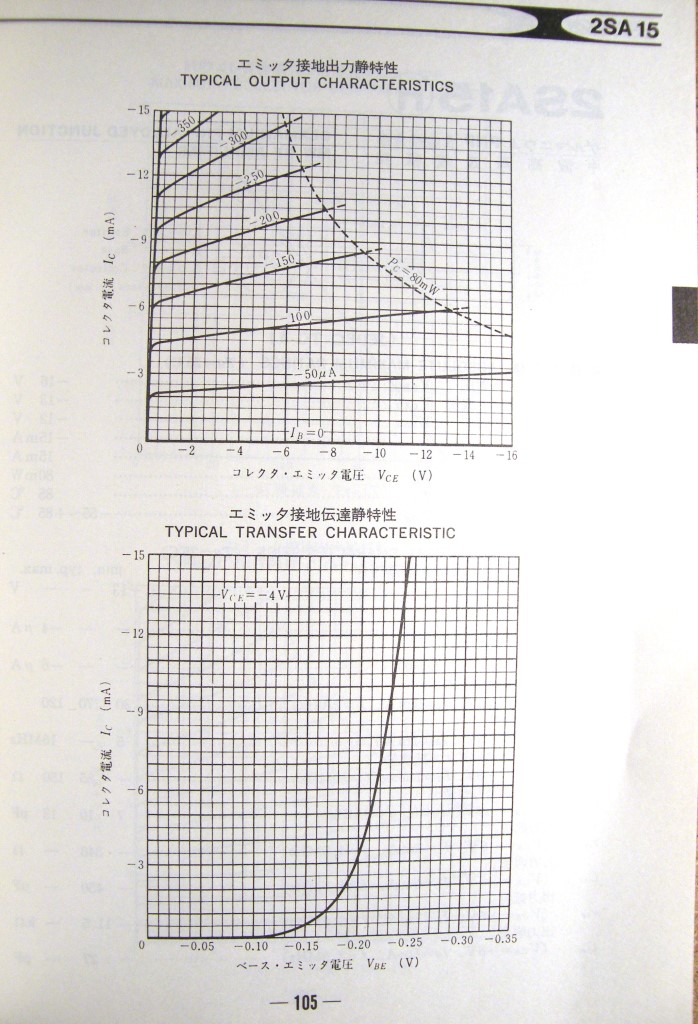

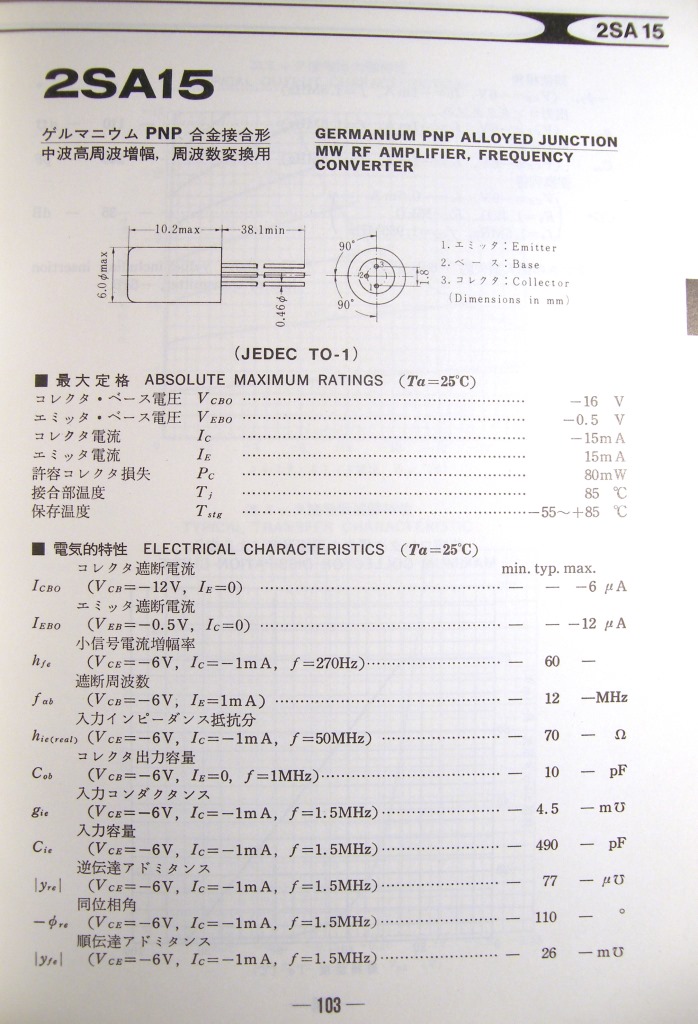

hier mal 3 Seiten zum 2SA15.
Leider nicht so einfach, bei einem Buch mit fast 1000 Seiten ordentliche
Bilder hinzubekommen...

VG

Andreas

[Andreas M. (andi2013)]

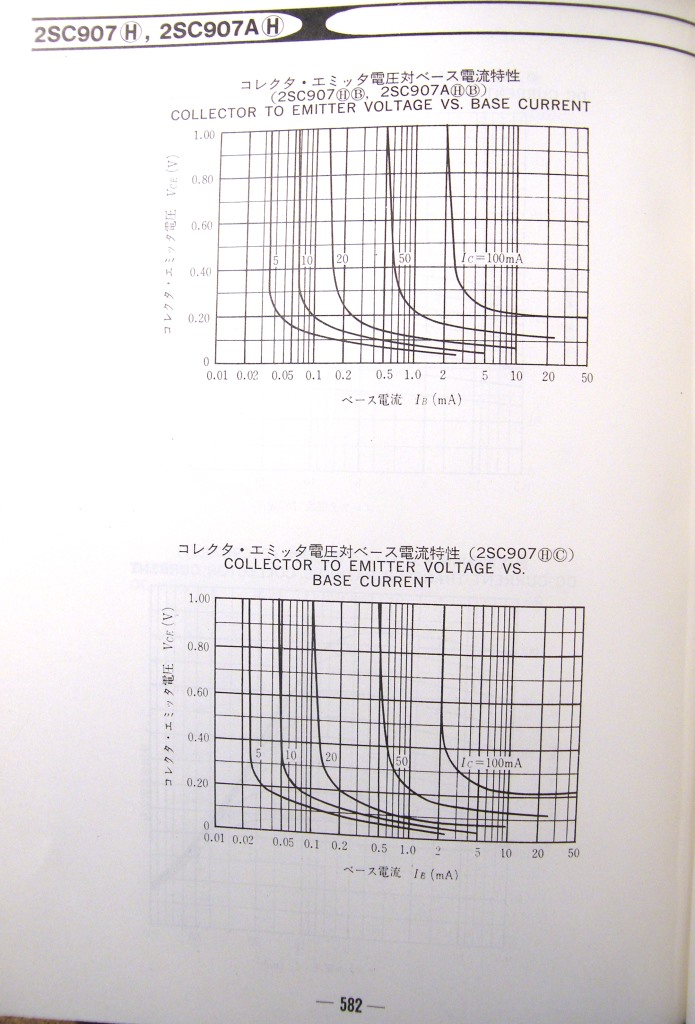

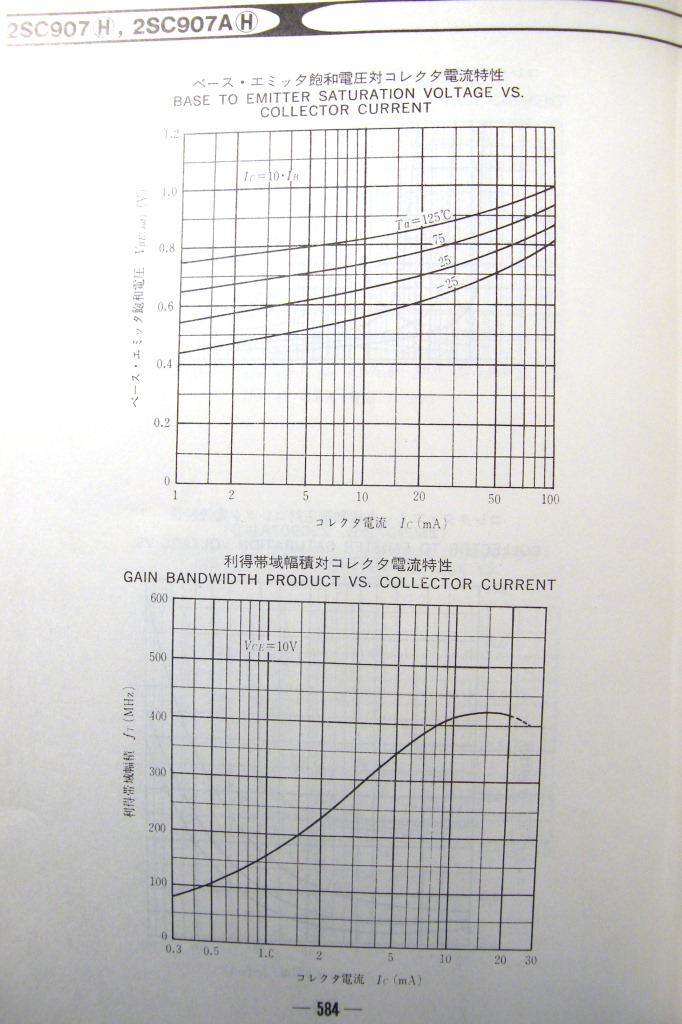

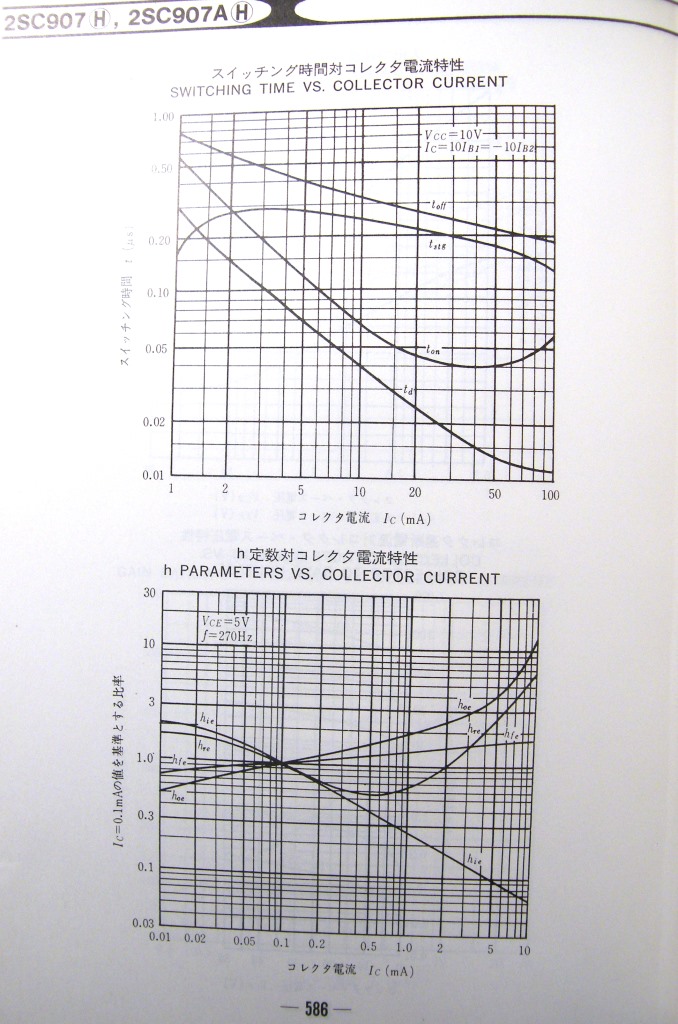

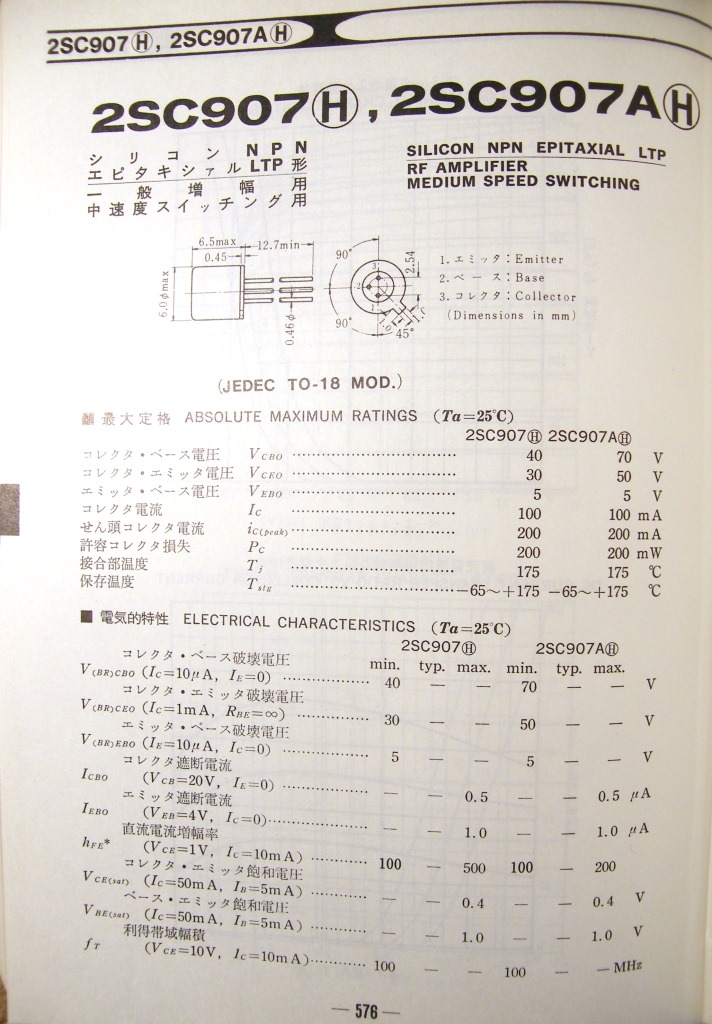

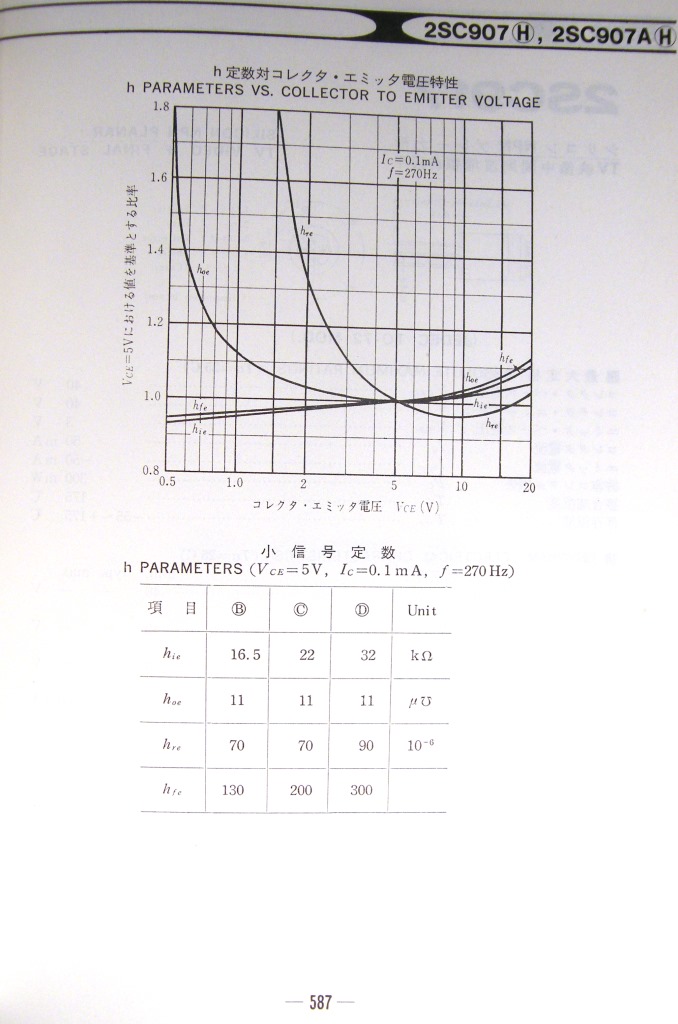

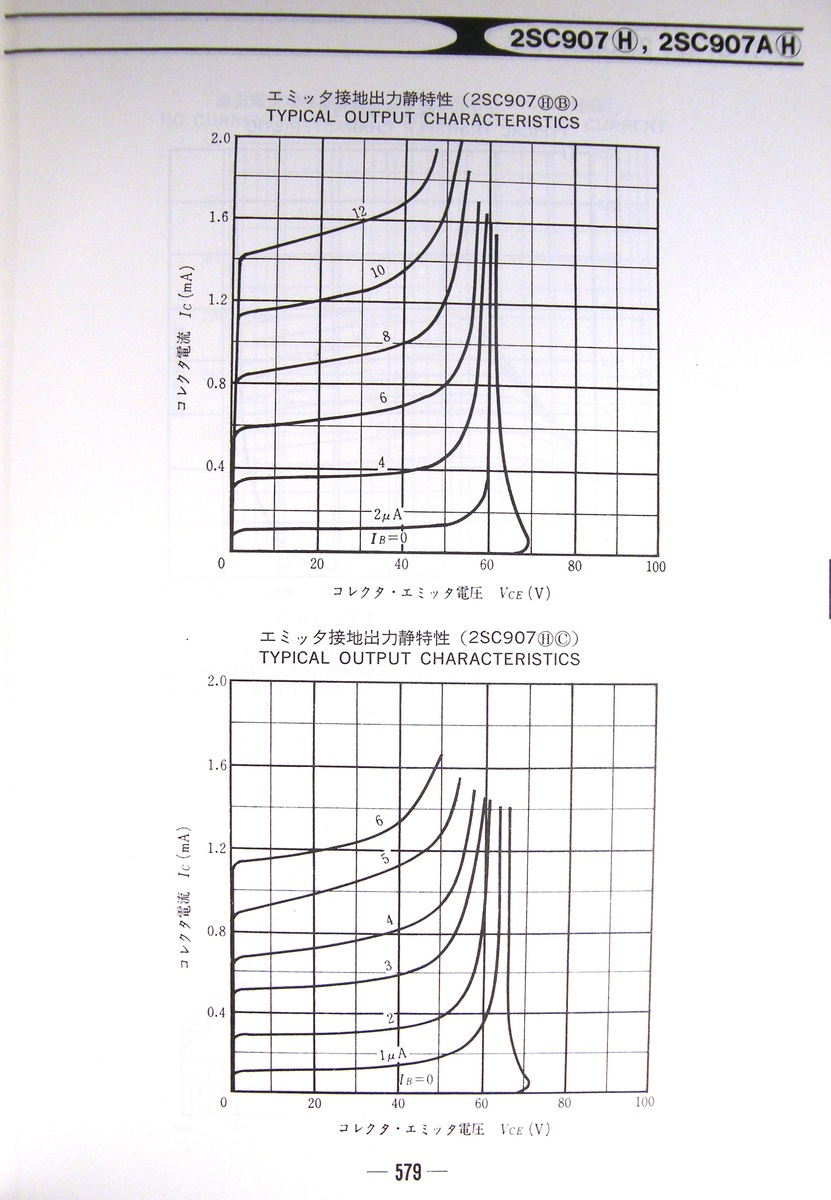

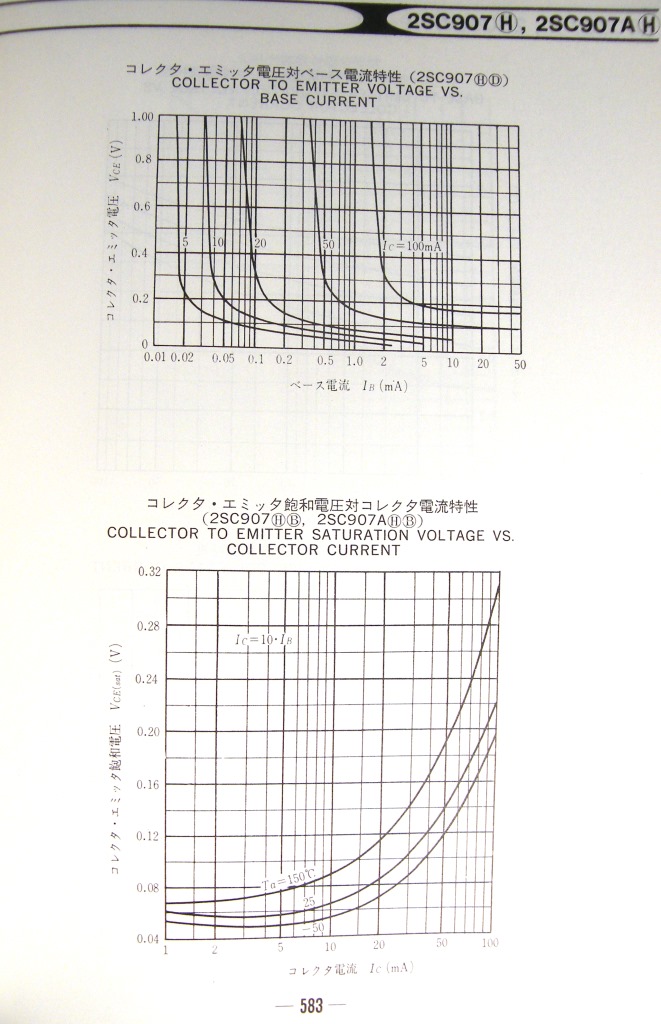

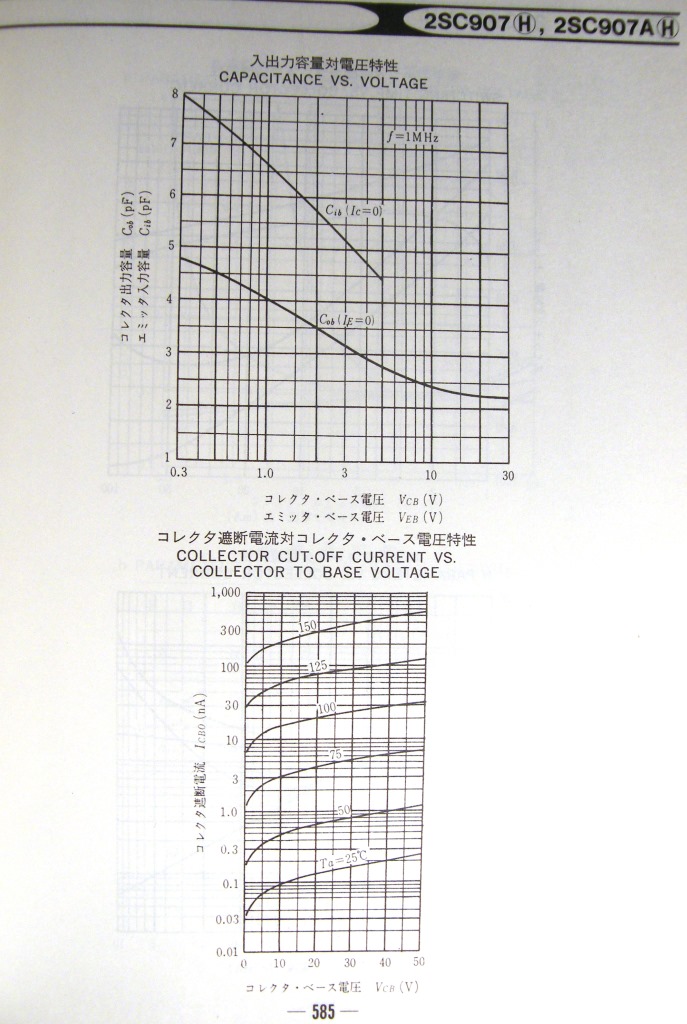

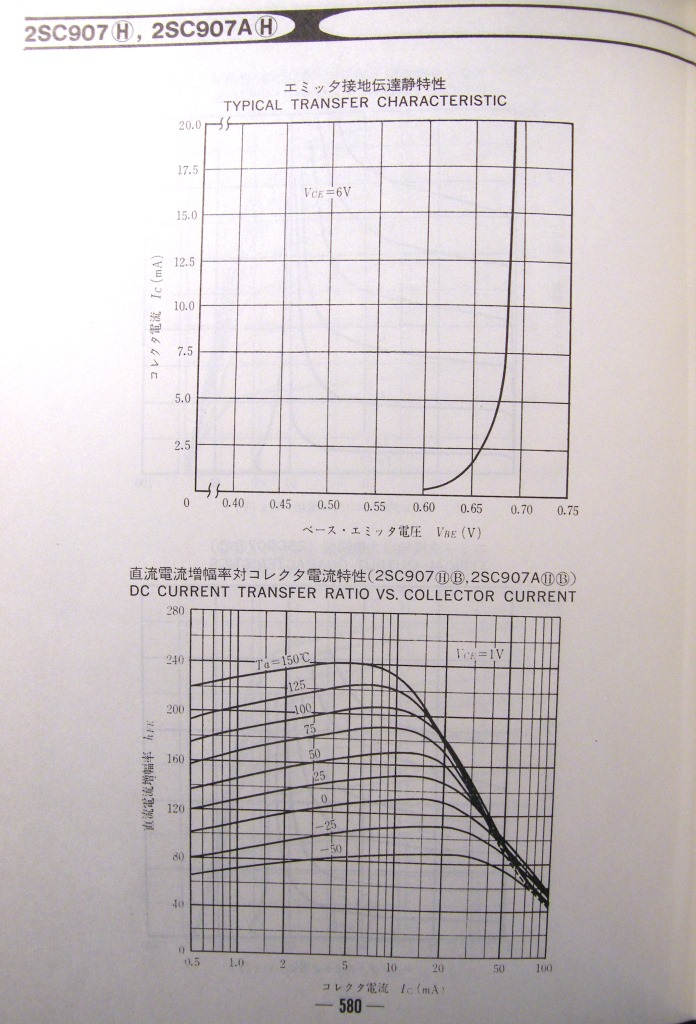

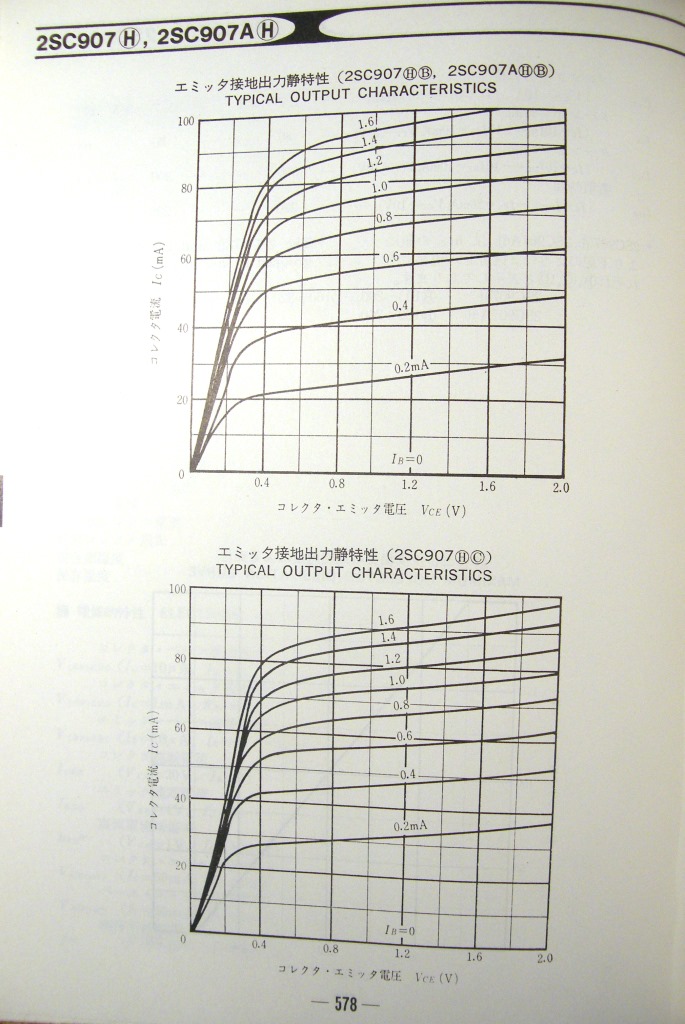

...und zum 2SC907.

DAS waren noch Datenblätter.

Gruß

Andreas

[collectionneur de trouvailles (Gast)]

> DAS waren noch Datenblätter.
>
> Gruß
>
> Andreas

Voll super! Ganz herzlichen Dank!
