Forum: Platinen Eagle7.6 Voltmeter


von Frank W. (frank_w)


Lesenswert?

Hallo,
ich suche ein Voltmeter, Amperemeter und ein digitale Kombianzeige.
Gruß Frank

von Huh (Gast)


Lesenswert?

Frank W. schrieb:
> Hallo,
> ich suche ein Voltmeter, Amperemeter und ein digitale Kombianzeige.
> Gruß Frank

Kauf dir ein Multimeter deiner Wahl.
...und was hat das mit Eagle7.6 zu tun?

von Rufus Τ. F. (rufus) Benutzerseite


Lesenswert?

Es könnte sein, daß Frank das als Schaltplansymbol für Eagle sucht.

von Dimpfelmoser (Gast)


Lesenswert?

Rufus Τ. F. schrieb:
> Es könnte sein, daß Frank das als Schaltplansymbol für Eagle sucht.

Ja, so Männer wie du,
mit telepathischen Fähigkeiten sind immer wieder gerne gesehen :-)
(wahrscheinlich ein Voraussetzung um Mod zu werden ;-)

von Bosk (Gast)


Lesenswert?

Ich glaube eher er will einen Schaltplan (Board und Schematik) für Eagle
damit er selber was ändern kann.

von Simon (Gast)


Lesenswert?

Es könnte aber auch sein, dass er uns das selber noch sagen wird.

von Michael B. (laberkopp)


Lesenswert?

Simon schrieb:
> Es könnte aber auch sein, dass er uns das selber noch sagen wird.

Eher nicht.

von Werner S. (wernertrp)


Lesenswert?

Ich senfe auch dazu:
Er sucht ein Multimeter für eagle mit Analog- und Digitalanzeige.

von Wolfgang (Gast)


Lesenswert?

Werner S. schrieb:
> Er sucht ein Multimeter für eagle mit Analog- und Digitalanzeige.

Wenn er das weder in den mitgelieferten Bibliotheken noch irgendwo im
Internet findet, kann er das sich doch selber malen. Nicht ohne Grund
ist in EAGLE ein Modul namens "Bibliothekseditor" enthalten,

von Rufus Τ. F. (rufus) Benutzerseite


Lesenswert?

Vielleicht kommt ja noch eine klärende Antwort vom Threadstarter. Bis
dahin haben wir, denke ich, schon genug geraten.

von Frank W. (frank_w)


Lesenswert?

Rufus Τ. F. schrieb:
> Vielleicht kommt ja noch eine klärende Antwort vom Threadstarter. Bis
> dahin haben wir, denke ich, schon genug geraten.

Ja ich suche die Symbole.

Ich hatte mich falsch ausgedrückt.

Also noch einmal ich suche die EAGLE Symbole für:

Voltmeter,

Amperemeter und

eine digitale Kombianzeige.



Gruß Frank

von Huh (Gast)


Lesenswert?

Frank W. schrieb:
> Rufus Τ. F. schrieb:
>> Vielleicht kommt ja noch eine klärende Antwort vom Threadstarter. Bis
>> dahin haben wir, denke ich, schon genug geraten.
>
> Ja ich suche die Symbole.
>
> Ich hatte mich falsch ausgedrückt.
>
> Also noch einmal ich suche die EAGLE Symbole für:
>
> Voltmeter,
>
> Amperemeter und
>
> eine digitale Kombianzeige.
>
> Gruß Frank

Voltmeter: Kreis mit einem V drin (das ganze mit zwei Anschlüssen)
Amperemeter: Kreis mit einem A drin (das ganze mit zwei Anschlüssen)

Bis hierhin war's einfach.

Mit der "digitalen Kombianzeige" wird's schon schwieriger.
Was soll die für Funktionen umfassen?
Nur V und A oder auch noch andere Werte?
Und welche Anschlußklemmen sollen vorhanden sein?
Für jede Funktion zwei getrennte Klemmen?
Oder nur eine Masse und dann jeweils einen Anschluß für V und einen für
A?

Ideal wäre, wenn du bereits eine Vorstellung vom Kombigerät hast.
Vielleicht auch eine Modellbezeichnung?

Kannst du dich dazu bitte nochmal äußern?

von HyperMario (Gast)


Lesenswert?

Frank W. schrieb:
> Also noch einmal ich suche die EAGLE Symbole für:
>
> Voltmeter,
>
> Amperemeter und
>
> eine digitale Kombianzeige.

Die sind doch in 5 Minuten selbst gemacht. In einer neuen lib ein Symbol
mit zwei Pins einem Kreis und einem Buchstaben erstellen, fertig.

Ein Package braucht du ja nicht.

von Florian (Gast)


Lesenswert?

HyperMario schrieb:
> Die sind doch in 5 Minuten selbst gemacht

Nicht jeder kann den Lib-Editor bedienen! Du kannst es? Mache doch bitte
dem TO die passenden Symbole und lade sie hier für alle anderen
Interessenten auch hoch! Danke!

von Frank W. (frank_w)


Lesenswert?

Danke.

Gibt es kein Symbol in den Stadtbibliotheken?

Huh schrieb:
> "digitalen Kombianzeige"

Erstes Schema:

https://de.aliexpress.com/item/5pcs-lot-Digital-LED-Car-Red-LED-Voltmeter-Blue-Ammeter-2-color-Display-Ampere-Volt-Panel/798577328.html

Nur Spannungs- und Stronmesser.

Anschluß

Plus,GND und Strommesser Ausgang.

Zusätzlich Plus und GND für Versorgungsspannung.

Gruß Frank

von Gtx F. (gtx-freak)


Lesenswert?

Florian schrieb:
> HyperMario schrieb:
>> Die sind doch in 5 Minuten selbst gemacht
>
> Nicht jeder kann den Lib-Editor bedienen! Du kannst es? Mache doch bitte
> dem TO die passenden Symbole und lade sie hier für alle anderen
> Interessenten auch hoch! Danke!

Vielleicht kann ihm ja auch noch jemand den Schaltplan malen falls er
das auch nicht kann.
Jetzt Mal ehrlich, das erstellen eines Symbols  gehört dazu wie beim
Autofahren das rechts abbiegen oder beim rechnen die Multiplikation,
beim kacken das A abwischen oder beim Kochen das Kartoffelschäden. Wenn
man eine dieser Tätigkeiten durchführen will muss man das entsprechende
Detail auch erlernen.

von Bernd W. (berndwiebus) Benutzerseite


Lesenswert?

Hallo Frank.

Frank W. schrieb:

> Also noch einmal ich suche die EAGLE Symbole für:
>
> Voltmeter,
>
> Amperemeter und

für ein Eagle 6.0.irgendwas gilt:

bibliotheken > elektro > e-messinstrumente.lbr

Und da findest Du die, und die sehen genauso aus wie oben beschrieben.
Auf ein neueres Eagle kann ich nirgendwo zugreifen. Ich hab KiCad.

> eine digitale Kombianzeige.

Du meinst jetzt als Messinstrumentsymbol? Da sehen die prinzipiell
genauso aus. Als Schaltplansymbol ist ein Spannungsmesser immer ein
Kreis mit einem "V" darin und zwei Anschlüssen. Sowohl analog mit Zeiger
als auch digital.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de

: Bearbeitet durch User
von my2ct (Gast)


Lesenswert?

Florian schrieb:
> Nicht jeder kann den Lib-Editor bedienen!

Aber jeder kann es lernen, genauso wie er es gelernt hat, den
Schaltplaneditor zu benutzen.

von michael_ (Gast)


Lesenswert?

Florian schrieb:
> Nicht jeder kann den Lib-Editor bedienen! Du kannst es? Mache doch bitte
> dem TO die passenden Symbole und lade sie hier für alle anderen
> Interessenten auch hoch! Danke!

Ach ja!
Du willst doch, dass Faulheit belohnt wird?

Es klingt vielleicht hart, aber ich frage mich sowieso, wer sich heute
einbildet, Elektronik zu machen?

Autor: Frank W. (frank_w), EAGLE ist ein Layoutprogramm.
Was für Meßgeräte hast du auf dem Tisch?

Da hat man ein körperliches Teil plus einem Schaltplansymbol.
Ein Schaltplansymbol ohne Bauteil macht keinen Sinn.

Such dir dafür ein anderes Programm.

von MaWin (Gast)


Lesenswert?

Florian schrieb:
> Nicht jeder kann den Lib-Editor bedienen

Was soll er dann mit Eagle ?

Es ist normal, dass man sich in JEDER Schaltung einzelne Bauteile selbst
hinzufügen muss - falls man überhsupt mit nur auch einem
Bibliotheksbauteil leben kann, die sind nämlich ziemlich schlecht.

von HyperMario (Gast)


Lesenswert?

Florian schrieb:
> Nicht jeder kann den Lib-Editor bedienen!
Aber jeder, aber  jeder mit eagle arbeitet kann es lernen

> Du kannst es?
Ja.

> Mache doch bitte

Stehe gern mit Rat und Tat zur Seite. Wie man es macht habe ich ja im
gleichen Beitrag schon beschrieben.

> dem TO die passenden Symbole und lade sie hier für alle anderen
> Interessenten auch hoch!
Meinen Stundensatz wirst du nicht zahlen wollen, alles weitere s. oben.

>Danke!

Gern geschehen

von Frank W. (frank_w)


Lesenswert?

Bernd W. schrieb:
> für ein Eagle 6.0.irgendwas gilt:
>
> bibliotheken > elektro > e-messinstrumente.lbr

Dankeschön Bernd

Genau das suchte ich.

Für einen Stromlaufplan eines Netzteiles gehört ein Voltmeter und
Amperemeter dazu, sie sind 92X92mm.


Gruß Frank

von M.A. S. (mse2)


Lesenswert?

Frank W. schrieb:
> Gibt es kein Symbol in den Stadtbibliotheken?

Da war ich schon lange nicht mehr, die nehmen immer so hohe Gebühren,
wenn man den Rückgabetermin überschreitet, wozu ich neige...

von Bernd W. (berndwiebus) Benutzerseite


Lesenswert?

Hallo Frank.

Frank W. schrieb:

>> bibliotheken > elektro > e-messinstrumente.lbr
>
> Dankeschön Bernd

Bitteschön Frank.

Wenn du Anfänger bist, solltest Du mal in den Bibliotheken einfach mal
so herumblättern und sehen, was es so alles gibt. Dann gewöhnst Du Dich
daran und findest in Zukunft selber viel schneller etwas. und ausserdem
ist es inspirierend, die ganzen Bauteile zu sehen, was sie machen und
darüber nachzudenken, was man alles damit anfangen könnte.

> Für einen Stromlaufplan eines Netzteiles gehört ein Voltmeter und
> Amperemeter dazu, sie sind 92X92mm.

Das sind doch die typischen Schalttafeleinbauinstrumente?

Die haben natürlich die gleichen Symbole wie andere Messinstrumente
auch.
Es gibt zwar spezielle Symbole, um ein solches Instrument nach
speziellen Eigenschaften (z.b. Dreheisen oder Drehspulinstrument,
Schleppzeiger ec.)
zu kennzeichnen, aber die werden auf das Instrument selber gedruckt.

Im Schaltplan ist diese Spezialisierung entweder klein neben das Symbol
gezeichnet, oder aber als Texthinweis neben das Symbol geschrieben.
Letzteres finde ich angemessener, weil die Symbole kaum noch einer
kennt.

Einen Footprint für ein Layout haben die Teile nicht, weil sie nicht auf
eine Platine, sondern in eine Schalttafelplatte eingebaut werden.
Auf der Platine siehst Du dort meistens nur zwei Anschlüsse in
irgendeiner Form und eine Bezeichnung vor.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de

von Bernd W. (berndwiebus) Benutzerseite


Lesenswert?

Hallo M.A. S.

M.A. S. schrieb:

>> Gibt es kein Symbol in den Stadtbibliotheken?
>
> Da war ich schon lange nicht mehr, die nehmen immer so hohe Gebühren,
> wenn man den Rückgabetermin überschreitet, wozu ich neige...

Das kann richtig ins Geld reissen.....2250 Euronen z.B. hier:
https://www.stuttgarter-nachrichten.de/inhalt.bibliothek-der-hochschule-niederrhein-verspaetete-buecher-rueckgabe-kostet-professorin-2250-euro.103430aa-e969-49d3-a1ff-73e14903c223.html


Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de

von Frank W. (frank_w)


Lesenswert?

Bernd W. schrieb:
> Das sind doch die typischen Schalttafeleinbauinstrumente?

Ja.

Mit den Bibliotheken habe ich nur bei bestimmten Bauteilen Probleme.

Gruß Frank

von Frank W. (frank_w)


Angehängte Dateien:

Lesenswert?

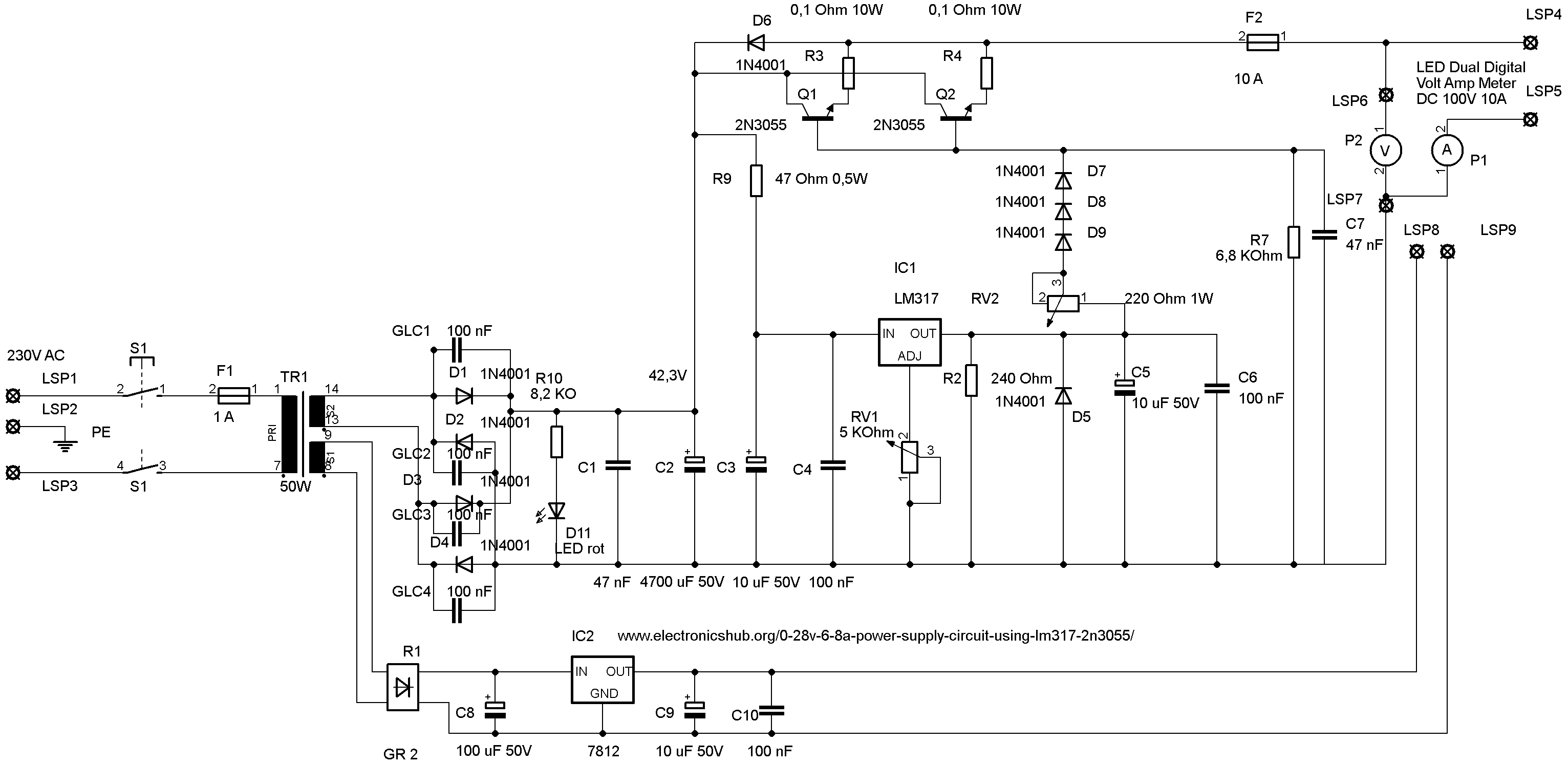

anbei ein Schaltplan mit Meßgeräte.

Die Schaltung ist nur abgezeichnet diese muß ich noch testen.

Gruß Frank

: Bearbeitet durch User
von Teo D. (teoderix)


Lesenswert?

Frank W. schrieb:
> anbei ein Schaltplan mit Meßgeräte.

Ohje, eine LNT-Schaltung wurde gepostet... Das ist wie ein Stück
stinkendes Fleisch unter ein Rudel ausgehungerter Wölfe zu werfen!

von HildeK (Gast)


Lesenswert?

Frank W. schrieb:
> Die Schaltung ist nur abgezeichnet diese muß ich noch testen.

Zumindest die Beschaltung des LM317 (R2) ist imho falsch.
