Kicad: PCB-Negativ-Plot, der nur die Pads enthält

[Uhu U. (uhu)]

Wie kann man in Kicad einen PCB-Negativ-Plot erzeugen, der nur die Pads
enthält (den ganzen Rest der Platine schwarz)?

Sowas wäre nützlich um den Fotoresist auf den Leiterbahnen als Lötstop
zu belassen und selektiv die Pads durch eine zweite Belichtung davon zu
befreien.

[Dieter P. (low_pow)]

KiCAD, Pcbnew, Datei, Plotten, statt Plotformat Gerber
SVG auswählen, dann sollte in der Liste unter Allgemeine
Optionen "Negativ Plott" auftauchen.

Manche Häkchen müssen dann wahrscheinlich noch anders
gesetzt werden, notfalls ausprobieren.

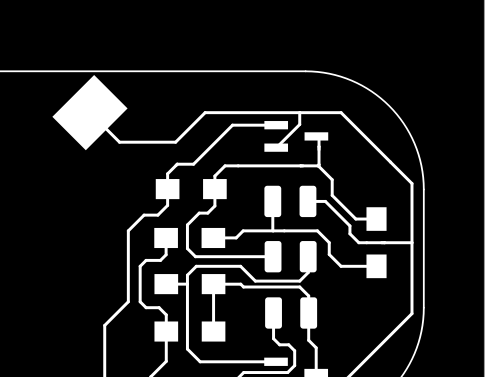

SVG 1:1 in PDF wandeln.
Z.B. mit LibreOffice Draw.

Die Unschärfe im Beispiel stammt von der verwendeten PNG-Datei.

Schnell probiert mit KiCAD 5.0.1. .

[Uhu U. (uhu)]

OK, aber das ist erst die halbe Miete: die Leiterbahnen müssen auch noch
verschwinden.

[Dieter P. (low_pow)]

Vielleicht habe ich dazu einfach zu wenig Erfahrung.

Layer F.Mask nehmen statt wie vorher im Beispiel F.Cu ?
Statt SVG sollte auch noch Postscript gehen.

Ansonsten hier keine weiteren Ideen.

[Jörg W. (dl8dtl) (Moderator)]

Dieter P. schrieb:

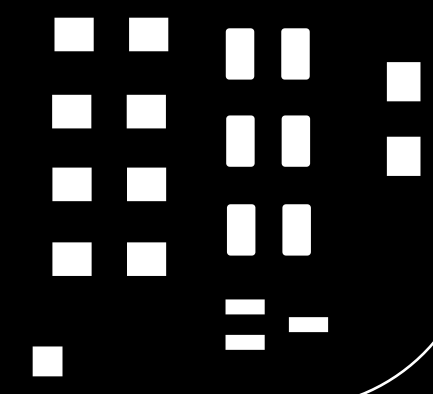

> Layer F.Mask

Sehe ich auch so: wenn man eine Lötstoppmaske haben will, dann sollte
man halt auch eine Lötstopplage auswählen.
