Oscillator in Spice Simulation ersetzen

Gast #5654710
Hi Leute :D

Ich zeichne gerade folgende Schaltung in LTSpice nach...leider fehlen
mir wichtige Teile wie zB der SN74AHC14.
Finde dafür nur eine IBIS Datei, diese konnte ich leider nicht
erfolgreich konvertieren.
Kann man das denn ersetzen ?

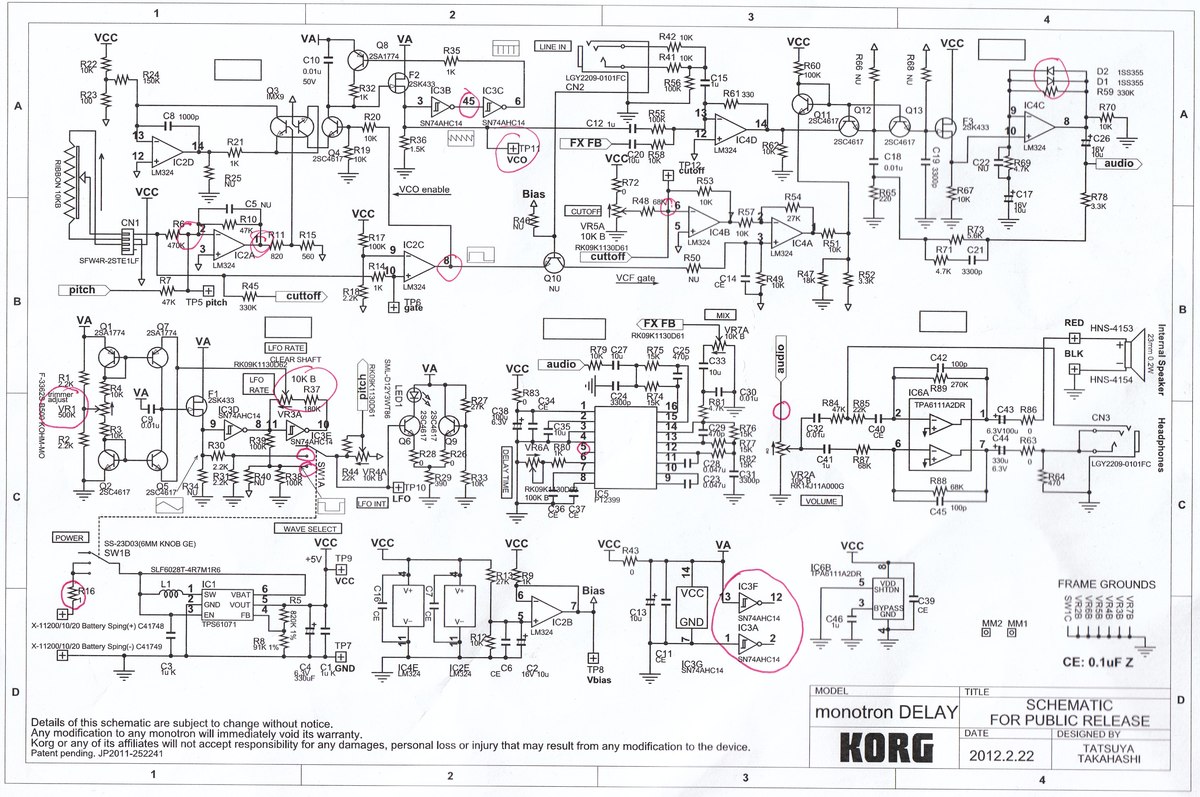

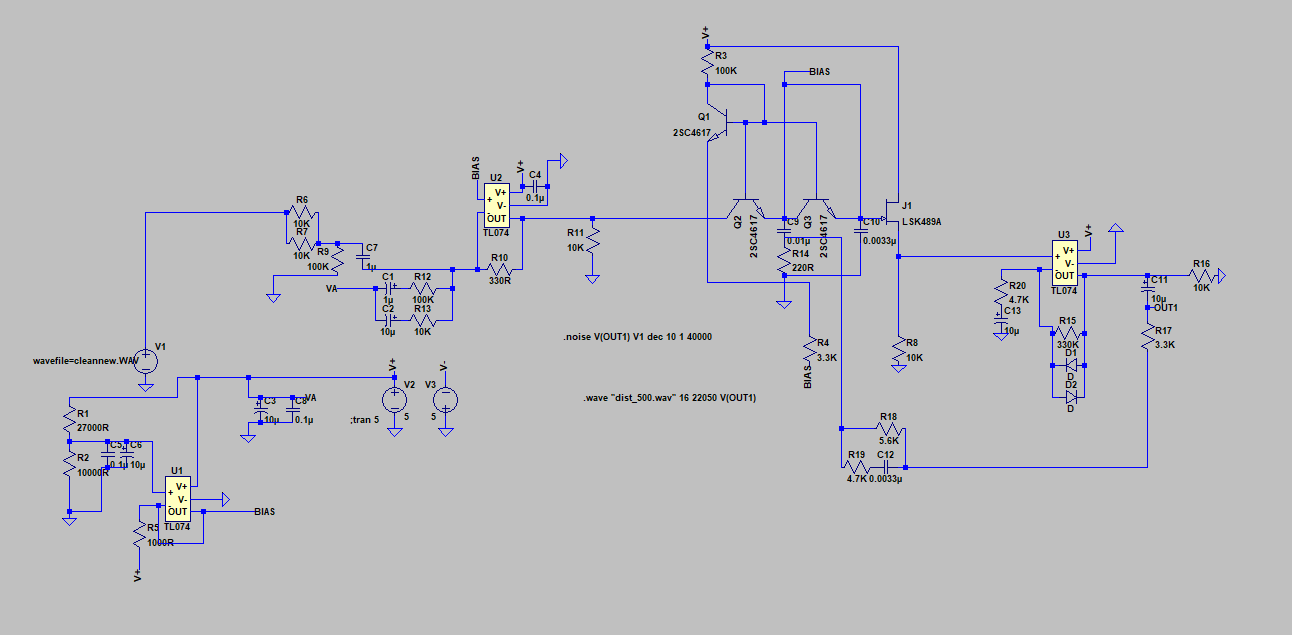

Bisher habe ich folgenden Teil der Schaltung bereits geeichnet, jedoch
scheint es mir nicht so, als würde dies schon funktionieren.

Ich möchte gerne eine Platine entwerfen um dieses schöne Ding auch als
nicht SMD Version bauen zu können.
Wenn sich jemand bei dem Projekt anschließen will, sehr gerne :)
Lg Paul
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
hinz schrieb:
> PaulB schrieb:
>> Ich zeichne gerade folgende Schaltung in LTSpice nach...leider fehlen
>> mir wichtige Teile wie zB der SN74AHC14.
>
> Findest du unter Digital/schmitt.

Dann das Bauteil "schmitinv" im Schaltplamn platzieren.
Rechtsklick auf das Bauteil.
Ein Dialogfenster mit allen Attributen geht auf.
Dann folgendes eintragen.

SpiceLine: Vt=... Vh=... Td=... Trise=...


Die Hystereseschwellen liegen bei Vt+Vh und Vt-Vh.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Helmut S. schrieb:

>> Findest du unter Digital/schmitt.
>
> Dann das Bauteil "schmitinv" im Schaltplamn platzieren.
> Rechtsklick auf das Bauteil.
> Ein Dialogfenster mit allen Attributen geht auf.
> Dann folgendes eintragen.
>
> SpiceLine: Vt=... Vh=... Td=... Trise=...
>
> Die Hystereseschwellen liegen bei Vt+Vh und Vt-Vh.

Wird auch in den zahllosen Anleitungen im Web erklärt, Google "LTSpice
digital".
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Vielen Dank, ich habe viel gegoogled, aber vom Ansatz her nach dem
falschen :D

Bin euch sehr dankbar für eure Hilfe, obwohl die Frage scheinbar sehr
bescheuert war :)

Lg und schönen Abend wünsche ich euch, ich zeichne erstmal :D
Antwort Zitieren Bearbeiten Löschen Melden Danke
