Hi,

weiß jemand von euch, wo ich den Abstand zum Rand einer Platine (von
Polygonflächen ; hier GND) verkleinere?

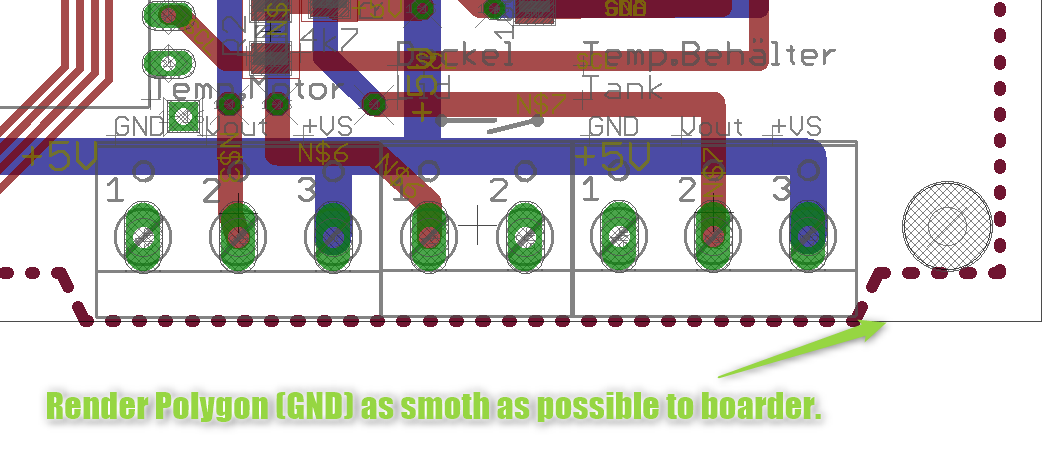

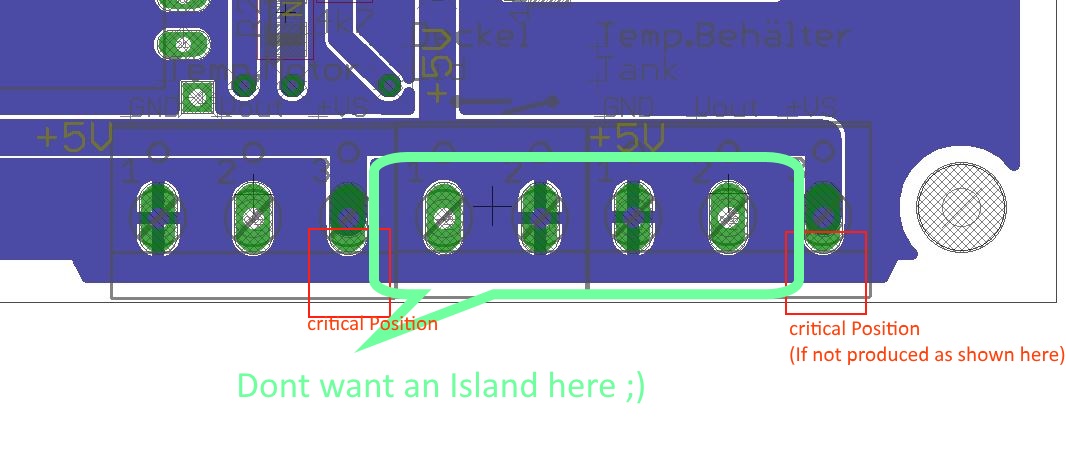

Siehe Bilder.

Grüße David

Autor: randy (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
hallo,

ein polygon/rect/wire etc im layer bRestrict sollte den gewuenschten
effekt haben.

gruss,
-- randy

Autor: Ralf E. (r_e)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
in den Einstellungen zum DRC

Autor: Falk B. (falk)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
D a v i d K. schrieb:
> Hi,
>
> weiß jemand von euch, wo ich den Abstand zum Rand einer Platine (von
> Polygonflächen ; hier GND) verkleinere?

Im DRC unter Distance / Copper/dimension
