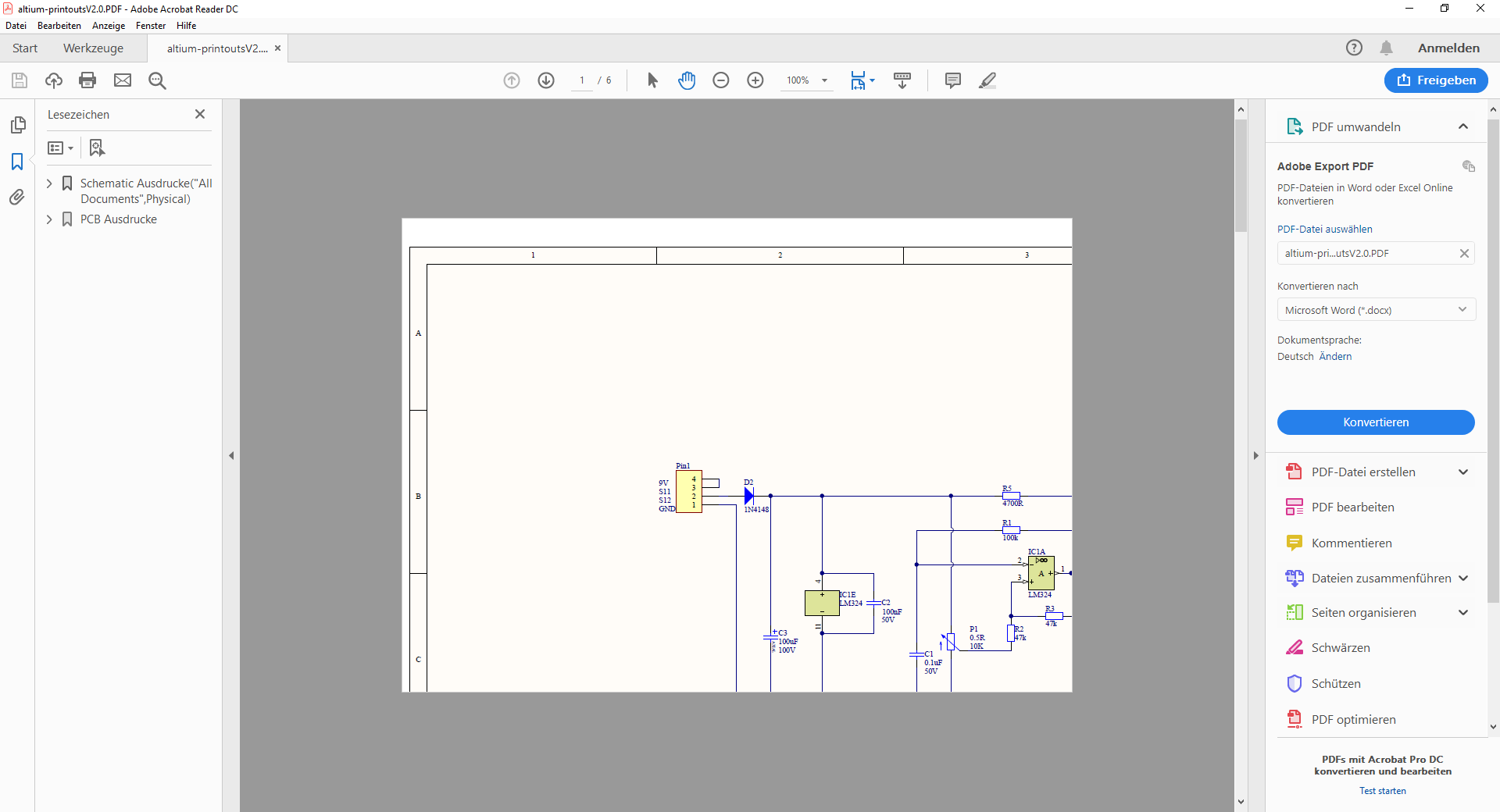

Hallo! Wollte von meinem Layout und meinem Shematic per Output Job File ein PDF erzeugen. Das habe ich in der Vergangenheit auch schon erfolgreich tun können. Von diesen Dateien hatte ich schon ein PDF, nachdem ich aber einige Änderungen vorgenommen habe, möchte ich ein neues PDF erzeugen. Jetzt habe ich das Problem, dass ich immer nur ca. ein Viertel der Seite ausgedruckt bekomme (siehe Anhang). Das Problem hatte ich schon einmal, welches dann von Geisterhand wieder verschwand. Nur habe ich diesmal nicht mehr die Zeit auf ein Wunder zu warten, denn ich muss die Zeichnungen recht bald abgeben (Schule). Kann mir da jemand helfen? Vielen Dank :-) PS: Ich habe auch das File vom Projekt entfernt, gelöscht und ein neues erstellt und hinzugefügt, was aber keine Änderung gebracht hat...
Angehängte Dateien:
-
74 KB
Kann es sein, daß du deine Schematics in A2 oder so gezeichnet hast? Sieh zu daß du deine Schaltpläne wieder in A4 umstrickst (m.E. am empfehlenswertesten), oder in den Druckeinstellungen im Outputjobfile sowas wie "an Papierformat anpassen" oder so ähnlich findest. Und in welcher Schule wird eigentlich Altium benutzt...?
Geh in Österreich in die HTL Anichstraße (Innsbruck) Zweig Elektronik und technische Informatik :-)
Also: wenn ich beim PCB auf den Reiter File -> Page Setup gehe, wird mir
als Seitengröße A4 angezeigt. Tue ich selbiges beim Shematic, so bekomme
ich zuerst die Meldung "Job size for paper Settings is invalid for
currently selected printer. Restored to Default.", und wenn ich diese
mit "OK" wegklicke, so sehe ich als Papiergröße "10x15".
Wenn ich dann die Papiergröße (egal ob über das angezeigte Drop-Down
oder über die Druckereinstellungen) auf A4 ändere und das Fenster
schließe ("OK" oder "Apply" gibt es ja nicht) bekomme ich bei erneutem
Aufrufen des Page Setup wieder alles wie vorher angezeigt, es ist keine
Änderung zu bemerken.
So ein Schmarrn...
Angehängte Dateien:
-
74 KB

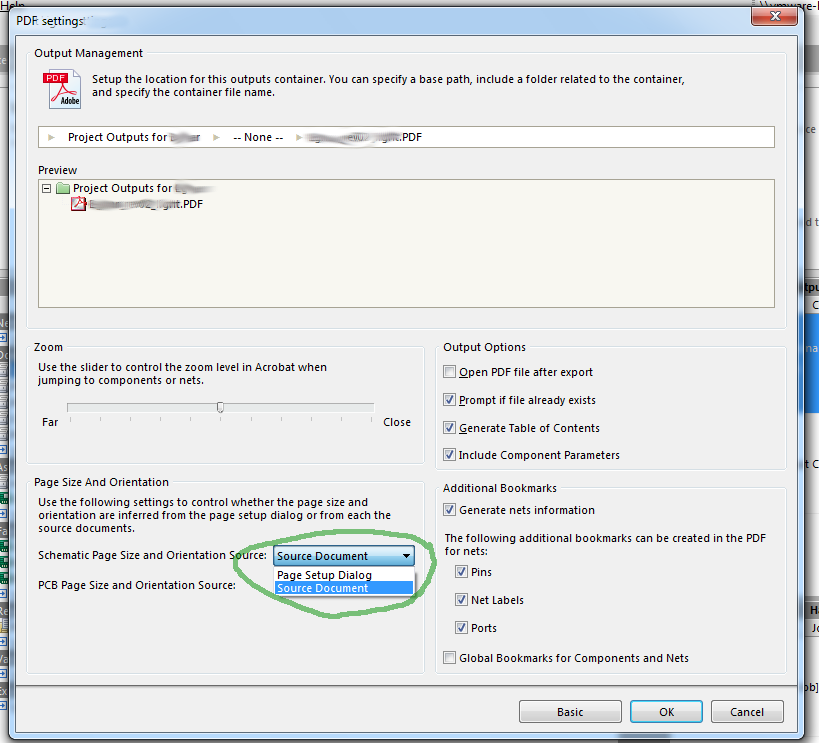

Philipp S. schrieb: > so sehe ich als Papiergröße "10x15". Hast du da irgendeinen Foto-Drucker installiert? Für die wäre das ja eine normale Ausgabegröße (und dafür passt dann auch, dass es ein Viertel von A4 ist). Habe gerade mal geschaut, warum mir das noch nie untergekommen ist (wir haben viele Zeichnungen standardmäßig in A3, obwohl ich keinen Drucker für A3 eingerichtet habe). Du kannst im Outputjob rechts (beim PDF) die Eigenschaften der Ausgabedatei auswählen. Vermutlich hast du dort unter "Schematic Page Size and Orientation Source" dann "Page Setup Dialog" ausgewählt statt "Source Document".
Ich denke auch, da wird der Fehler liefgen. Das Outputjobfile schert sich nicht um das, was im File-Menü steht.
Wühlhase schrieb: > Das Outputjobfile schert sich nicht um das, was im File-Menü steht. Naja, wenn man da "Page Setup Dialog" als Quelle für das Papierformat angibt, dann offenbar schon. Wobei mir nicht klar ist, warum man das überhaupt jemals brauchen würde und erst recht nicht, warum es plötzlich ausgewählt sein sollte. Wenn ich in einem neuen, leeren Projekt ein neues, leeres output job file anlege, dann ist das voreingestellt auf "Source Document".
Wühlhase schrieb: > Ich denke auch, da wird der Fehler liefgen. Das Outputjobfile schert > sich nicht um das, was im File-Menü steht. (Soweit ich weiss, bitte mich nicht zerfleischen) AFAIK - Stimmt. Bei 'Source Dokument' werden die Einstellungen aus dem Options - Sheet Options genommen. (Beim PCB Board Options). Für mich nur interessant wenn meine Sheet Blätter unterschiedlich groß sind, ich also DIN A4 und A3 mische. Wähle ich 'Source Dokument' sind die Blätter im PDF unterschiedlich groß (sieht man am Zoom Level und beim ausdrucken mit 'tatsächliche Größe'. Bei 'Page Setup Dialog' kann ich mir die Zielgröße im Output Job File festlegen (für alle Sheets).
Taz G. schrieb: > (Soweit ich weiss, bitte mich nicht zerfleischen) Ich deute das genauso, würde aber nie auf die Idee kommen, 'Page Setup Dialog' auszuwählen. Am Ende ist das dann auf jedem Computer, mit dem ich arbeite (Laptop vs. Desktop) unterschiedlich … wer möchte denn sowas haben? Gerade bei einem PDF ist es ja überhaupt kein Problem, eine Skalierung von bspw. A3 auf A4 beim Ausdrucken vorzunehmen.
Ach ja, jetzt ist mir wieder eingefallen warum ich drüber gestolpert bin. Ich hatte ein "Hochkant" Sheet dazwischen und im PDF war mit konstanter Boshaftigkeit das Hochkant im Querformat. Nach langem suchen und erst nach umstellen auf Source Document war es richtig. @Jörg Meine default Einstellung ist 'Page Setup Dialog' ich hätte gerne alle Seiten im PDF gleich groß. Für meine Schematics benutze ich DIN A4 oder A3 Templates, ist also immer irgendwie richtig egal auf welchem Rechner. Ich kenne aber auch die Einstellungen also ist es mir egal ob ich das Format vorher oder nachher einstelle. An der Qualität ändert sich nichts.
Ich hatte das Problem plötzlich mit dem neuen Laptop mit 4k Display (braucht übrigens kein Mensch). Altium skaliert den pdf output in Abhängigkeit der GUI Darstellungsgröße. Rechtsklick auf den Desktop und die Zoom-Stufe auf 100% stellen hat bei mir geholfen
Altiumguru schrieb: > Altium skaliert den pdf output in Abhängigkeit der GUI Darstellungsgröße. Hm...das hatte ich noch nie. Taz G. schrieb: > Ach ja, jetzt ist mir wieder eingefallen warum ich drüber gestolpert > bin. > Ich hatte ein "Hochkant" Sheet dazwischen und im PDF war mit konstanter > Boshaftigkeit das Hochkant im Querformat. Dies hingegen kommt mir auch sehr bekannt vor, sowas macht einen wahnsinnig.
Ich hab das Problem und die Lösung gefunden! Ich arbeite mit einem Surface Pro 3 (tolles Ding). Wenn ich mit Altium arbeite, schließe ich es gerne an meinen normalen PC-Monitor an, auf der größeren Fläche ist es doch wesentlich angenehmer zu arbeiten :-) Nun hat das Surface aber eine Bildschirmauflösung von 2.160 x 1.440 Pixeln, der Monitor aber "nur" Full-HD. Dazu kommt, dass das Surface-Display ein 3:2 Verhältnis hat, und der Monitor natürlich normales 16:9... Alles in allem bewirkt, dass die Ausgabe beim Output Job File nicht korrekt ist. Ich habs mehrfach ausprobiert, und bin dann immer mit dem gleichen, der These nach zu erwartenden - Ergebnis beglückt worden. Freu mich riesig, dass das Problem nun gelöst ist :-) Trotzdem vielen Dank an alle, die sich die Mühe gemacht haben mir zu antworten!
Danke für die Rückmeldung...das kommt heute auch nicht mehr oft vor.
Philipp S. schrieb: > Alles in allem bewirkt, dass die Ausgabe beim Output Job File nicht > korrekt ist. Was hast du denn aber nun in obiger Einstellung festgelegt? Ich vermute nach wie vor, dass das eben nicht nur mit deinem Monitor / Tablet zusammenhängt sondern damit, dass du dem Altium gesagt hast, dass er diese Angaben auch davon übernehmen soll statt direkt aus den Designdaten.
