Hallo. Ich hab eine Platine mit sowohl SMD-Bauteilen als auch THT-BT gemacht. Als ich jetzt die Positionsdatei ausgedruckt habe fehlten die THT-BT. Ich konnte hier im Forum nichts direktes finden. Ich denke diese THT-Bauteile sollten trotz Mischung SMD/THT in der Positionsdatei aufgeführt sein, oder ? Ich hab die 5.0.0 Version von KiCAD. Gibts da eine Erklärung ? Gruß Uli
:
Verschoben durch User
Ich kenne KiCad zwar nicht, aber das, was du schilderst, ist in meinem CAD-Programm genau so, und so hätte ich es auch erwartet: Die Positionsdatei dürfte auch bei dir die Datei sein, die die SMD-Bestückungsautomaten brauchen, um die SMDs exakt an den richtigen Positionen zu platzieren. Muss ich noch mehr dazu schreiben? DZDZ
Angehängte Dateien:

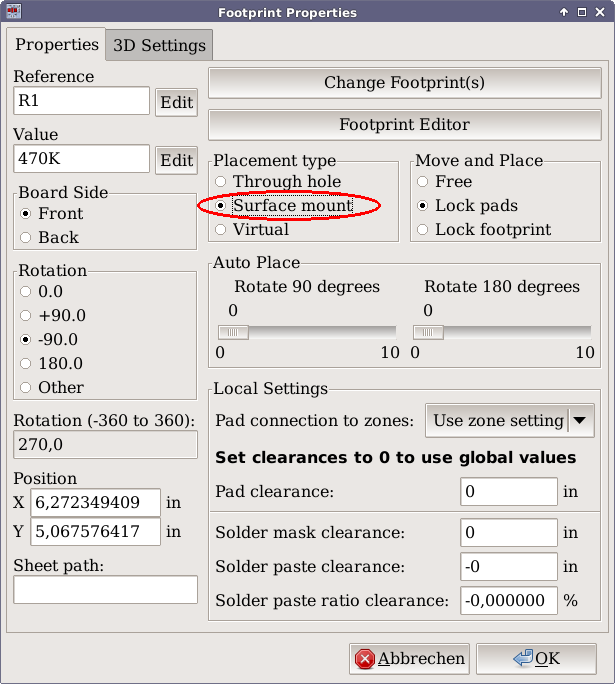

Hallo U.B. U. B. schrieb: > Ich hab eine Platine mit sowohl SMD-Bauteilen als auch THT-BT gemacht. > Als ich jetzt die Positionsdatei ausgedruckt habe fehlten die THT-BT. Diese "Pick and Place" Datei enthält NUR SMD Bauteile, weil im allgemeinen nur SMD Bauteile automatisch bestückt werden. Um einen Footprint als SMD Footprint zu kennzeichnen musst Du entweder unter PCBnewo oder im Footprinteditor unter "footprint eigenschaften" ("Footprint properties") bei "Placement type" dann "surface mount" anwählen. Siehe Anhang: KiCad_Footprinteigenschaften_PlacementType.png Achtung: Wärend bei SMD Bauteilen sich die Koordinaten für den Bauteilankerpunkt auf die "Mitte" des Bauteils beziehen (genau wegen dem "Pick and Place"), wird bei THT Bauteilen meistens PIN 1 so definiert. Wenn Du also trozdem die Bauteilkoordinaten für die THT Bauteile benötigst, liest Du die besser mit einem passend geschriebenen Skript aus der KiCad Boarddatei. Oder machst das per Hand mit einem Editor, wenn es nur eine Handvoll Bauteile sind. Aber auch das oben erwähnte "Footprint properties" zeigt Dir unter "Position" die X/Y Koordinaten des aktuell verwendeten Footprints. Sie sind dort ebenfalls editierbar, wenn Du parametrisch plzieren magst. Bedenke, das KiCad die Y-Koordinaten von oben nach unten zählt. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
Hallo. Ja genau... das war es. Ich habs schon x-mal gesehen, aber das ist etwas trügerisch weil warum muss ich ein THT-Bauteil mit Surface mount deklarieren. Ich kanns mir nur so erklären... ist halt eine SMD-Platine. Aber genau das wars ! Danke an alle ! Super ! Gruß Uli
Hallo Uli. U. B. schrieb: > Ja genau... das war es. Ich habs schon x-mal gesehen, aber das ist etwas > trügerisch weil warum muss ich ein THT-Bauteil mit Surface mount > deklarieren. Weil es auch etwas ungewöhnlich ist, dass Du die Bauteilpositionen auch für THT benötigst. > Ich kanns mir nur so erklären... ist halt eine SMD-Platine. Bist Du Die wirklich sicher, das Du die Bauteilpositionen der THT Bauteile benötigst? Wenn ja, fände ich es interessant zu wissen wofür. Wenn nicht, und Du brauchst in Wirklichkeit nur die Stückliste, die nennt sich oft "BOM" (Bill of Materials). Die gibt es in PCBnew oberes Pulldown Menue "Datei" > Fertigungsdateien > BOM Datei als CSV Datei. Du kannst sie aber eventuell komfortabler in EEschema erstellen, wenn Du nicht in PCBnew Footprints manuell eingefügt hast. Dazu in EEschema oberes Pulldown Menue "Werkzeuge" > Stückliste (BOM) erstellen. Dazu müssen aber dort Plugins eingetragen werden. Diese Plugins können u.U. auch andere Formate als CSV erstellen. Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.dl0dg.de
