Suche Zeichnungsprogramm

Arduino Gast #5767149
Lesenswert?
• ▲
▼
Guten Tag
Suche das Zeichnungsprogramm mögl. Open Source, welches die folgenden

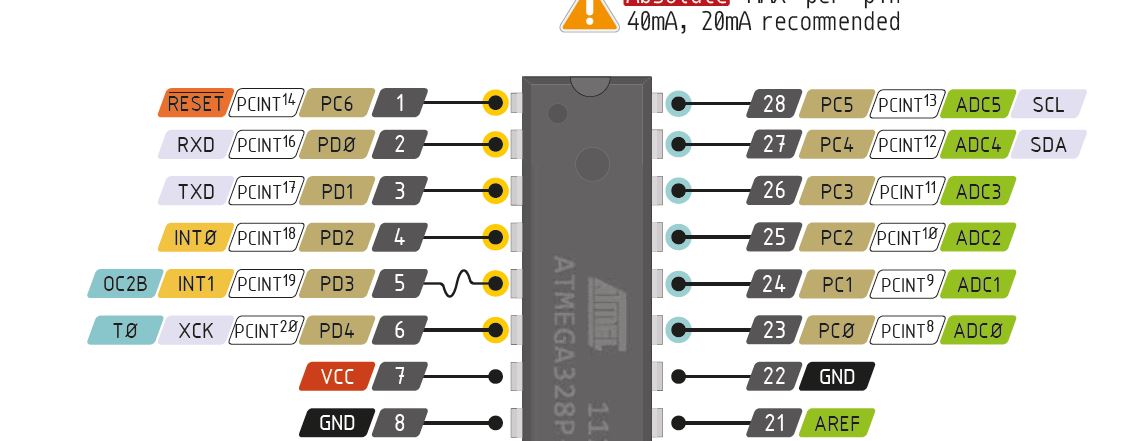

Symbole (Siehe Dateianlage) beinhaltet und somit gezeichnet werden
können.
Hier sind einige Programme aufgelistet, leider habe ich keines gefunden
welches dies könnte.
https://www.mikrocontroller.net/articles/Schaltplaneditoren#ProtoCAD

Servus Arduino
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Bernd K. #5767159
Lesenswert?
• ▲
▼
Arduino schrieb:
> Guten Tag
> Suche das Zeichnungsprogramm mögl. Open Source, welches die folgenden
> Symbole (Siehe Dateianlage) beinhaltet und somit gezeichnet werden
> können.

Das könnte genauso gut mit irgend einem Vektorzeichenprogramm (Inkscape,
Coreldraw, etc.) gemacht sein denn es mutet eher wie eine
Hochglanzprospekt-Illustration für Werbezwecke an und weniger wie eine
nüchterne technische Zeichnung.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
