Duty Cycle messung-problem stm32

Gast #5792508
Hallo zusammen,

ich wollte die Duty Cycle(Ton) eines PWM-Signales mit input capture mode
messesn. Es klappt leider nur fast bis 65% der Duty cycle. sonst wird
die T_off gemessen statt Ton. hat jemand eine Idee was man dieses
Problem lösen kann?

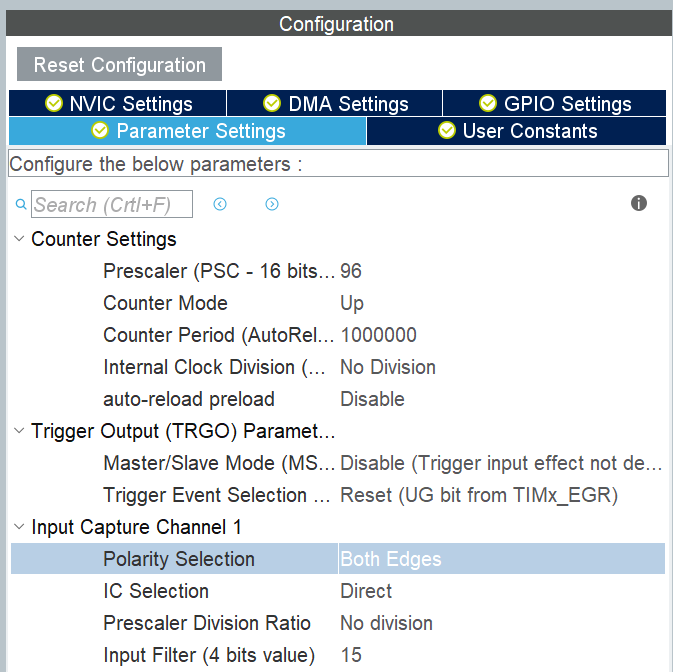

Timer Konfiguration ist im Ahnhand zu sehen.

Timer Initialization:
HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_1);
HAL_TIM_Base_Start(&htim5);
HAL_TIM_IC_Start_IT(&htim5, TIM_CHANNEL_1);


Timer Interrupt:

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
  /* Prevent unused argument(s) compilation warning */
  UNUSED(htim);

if(htim==&htim5){
//  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_14, GPIO_PIN_SET);
  capture= HAL_TIM_ReadCapturedValue(&htim5,TIM_CHANNEL_1);
  __HAL_TIM_SetCounter(&htim5,0);
}
}
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Soweit ich sehen kann misst du die Zeit zwischen zwei Flanken. Und du
verwendest sowohl die steigenden als auch die fallenden Flanken.

Wie war denn dein Plan, sicherzustellen, dass die Messung nur bei der
steigenden Flanke beginnt?

Ich möchte erwähnen, dass man den Chip selber anhand des
Referenzhandbuches programmieren kann, wenn man mit der HAL nicht weiter
kommt.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Stefanus F. schrieb:
> Soweit ich sehen kann misst du die Zeit zwischen zwei Flanken. Und du verwendest
sowohl die steigenden als auch die fallenden Flanken.

ganz genau.

> Wie war denn dein Plan, sicherzustellen, dass die Messung nur bei der
> steigenden Flanke beginnt?

kein Plan um ehrlich zu sein

> Ich möchte erwähnen, dass man den Chip selber anhand des
> Referenzhandbuches programmieren kann, wenn man mit der HAL nicht weiter
> kommt.

ich weiß aber kann das nicht.

LG
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Oder du fragst nach jeder Messung, ob das Signal gerade High oder Low
ist. Die Messung davor hatte dann den anderen Pegel, daran kannst du
entscheiden, ob du das Ergebnis verwenden oder verwerfen willst.

Vorraussetzung wäre dabei allerdings, dass das Signal nicht allzu
schnell seinen Pegel wechselt.
Antwort Zitieren Bearbeiten Löschen Melden Danke
