eagle Bauteilsuche Bibliothek

[Frank W. (frank_w)]

Hallo,

ich suche in eagle Bibliotheken folgende Bauteile:

Telefonbuchse 4mm, Kaltgerätebuchse dreipolig mit und ohne Netzfilter
sowie die Schaltkreise SN 75 492(vierfach Segmenttreiber) und SN
74C926(4-stellige Zähler mit Multiplex).

Wer kann helfen?

Gruß Frank

[Teo D. (teoderix)]

Control-Panel -> Ctrl(Strg)+F -> "*74?926*" eingeben und suchen. Wenn
keine SSD verbaut -> Essen gehen! Falls doch, tuts ein Kaffee. ;)

[Falk B. (falk)]

Frank W. schrieb:
> Hallo,
>
> ich suche in eagle Bibliotheken folgende Bauteile:
>
> Telefonbuchse 4mm,

Was soll das sein?

> Kaltgerätebuchse dreipolig mit und ohne Netzfilter

Gibt es im Eagle nicht, denn das ist kein Bauteil für eine Platine.

> sowie die Schaltkreise SN 75 492(vierfach Segmenttreiber) und SN
> 74C926(4-stellige Zähler mit Multiplex).

74xx-eu.lib

Allerding gibt es diese ICs dort nicht, scheint was ganz exotisches zu
sein. Also selber machen.

[michael_ (Gast)]

Falk B. schrieb:
>> Kaltgerätebuchse dreipolig mit und ohne Netzfilter
>
> Gibt es im Eagle nicht, denn das ist kein Bauteil für eine Platine.

Doch, gibt es.

[Falk B. (falk)]

michael_ schrieb:
> Falk B. schrieb:
>>> Kaltgerätebuchse dreipolig mit und ohne Netzfilter
>>
>> Gibt es im Eagle nicht, denn das ist kein Bauteil für eine Platine.
>
> Doch, gibt es.

Und in welcher Bibliothek?

[Olaf (Gast)]

> Control-Panel -> Ctrl(Strg)+F -> "*74?926*" eingeben und suchen. Wenn
> keine SSD verbaut -> Essen gehen! Falls doch, tuts ein Kaffee. ;)

Komm! Das schafft Eagle auch in 1s oder so.

Das Problem ist eher das vieles halt nicht vorhanden ist und manches hat
so einen komischen Namen das man es entweder niemals findet oder erst
nachdem man es sich selber angelegt hat. Aber ist ja kein Problem. So
lernt man jedenfalls wie man Bauteile anlegt. :)

Olaf

[Teo D. (teoderix)]

Olaf schrieb:
> Komm! Das schafft Eagle auch in 1s oder so.

Nenene.... Zeig mir den Trick, BITTE. Ich trink doch eh schon zu viel
Kaffee.

[Falk B. (falk)]

Teo D. schrieb:
> Nenene.... Zeig mir den Trick, BITTE. Ich trink doch eh schon zu viel
> Kaffee.

Ganz einfach, man sucht im Fenster, welches bei ADD aufgeht. Dann sieht
man auch direkt ALLE Suchergebnisse. Und ja, das dauert nur wenige
Sekunden, auch ohne SSD.

[Teo D. (teoderix)]

Falk B. schrieb:
> Ganz einfach, man sucht im Fenster, welches bei ADD aufgeht.

Ach du Schei... :D
DANKE
(~15J Eagle, das müssen TAGE gewesen sein :DDD)

[michael_ (Gast)]

Falk B. schrieb:
>> Doch, gibt es.
>
> Und in welcher Bibliothek?

Als Bauteil für eine Platine ist gemeint.

[Frank W. (frank_w)]

so kommen wir nicht weiter.

Gruß Frank

[Falk B. (falk)]

Frank W. schrieb:
> so kommen wir nicht weiter.

Was wollen "wir" denn? Die Bauteile in einer Bibliothek auf dem
Silbertablett?

[Frank W. (frank_w)]

einen Tip wo ich die Bauelemente wäre schon hilfreich.

Gruß Frank

[Wolfgang (Gast)]

Frank W. schrieb:
> einen Tip wo ich die Bauelemente wäre schon hilfreich.

http://www.assmann-wsw.com/wo/en/products/connectors/power-supply/detail/1682411/

[Frank W. (frank_w)]

nein hildt nicht ich suche die Schaltzeichen.

Gruß Frank

[Rooobert (Gast)]

Frank W. schrieb:
> nein hildt nicht ich suche die Schaltzeichen.
>
> Gruß Frank

Bitte!

[Frank W. (frank_w)]

Frank W. schrieb:
> ich suche in eagle Bibliotheken folgende Bauteile:
>
> Telefonbuchse 4mm, Kaltgerätebuchse dreipolig mit und ohne Netzfilter
> sowie die Schaltkreise SN 75 492(vierfach Segmenttreiber) und SN
> 74C926(4-stellige Zähler mit Multiplex).

Diese Schaltzeichen suche in einer lbr nichts weiter.

Gruß Frank

[Frank W. (frank_w)]

Hallo,

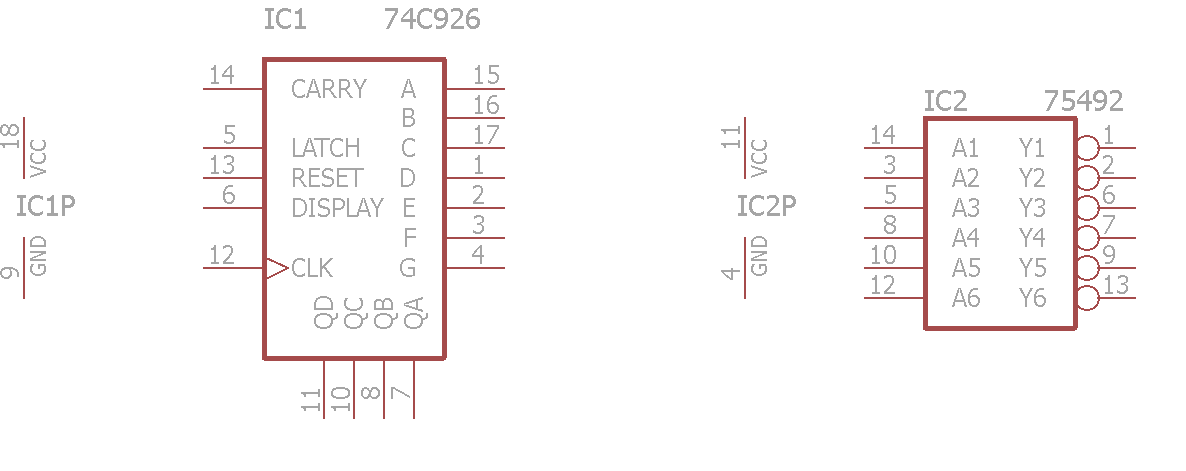

die beiden ICs habe ich nun erstellt siehe Anhang.

Bloß bei Symbolerstellung PIN Eigenschaften sehe ich nicht durch, auch
im Handbuch 7 steht dazu nichts drin.

Bei Direction, Visble und Funktion fehlen Erklärungen.

Wer kann da helfen?


Die beiden anderen Bauelemente erstelle ich auch noch.

Gruß Frank

[Teo D. (teoderix)]

Frank W. schrieb:
> Bei Direction, Visble und Funktion fehlen Erklärungen.

http://web.mit.edu/xavid/arch/i386_rhel4/help/69.htm

[michael_ (Gast)]

Hier findest du auch deutsche Beschreibungen.

ftp://ftp.cadsoft.de/eagle/program/

ftp://ftp.cadsoft.de/eagle/program/7.3/elektro-tutorial.pdf

[Falk B. (falk)]

Frank W. schrieb:
> Hallo,
>
> die beiden ICs habe ich nun erstellt siehe Anhang.
>
> Bloß bei Symbolerstellung PIN Eigenschaften sehe ich nicht durch, auch
> im Handbuch 7 steht dazu nichts drin.
>
> Bei Direction, Visble und Funktion fehlen Erklärungen.

Wollen wir wetten, daß das nicht so ist?

Ich hab hier die 6.5.0, im der 7 steht das garantiert auch drin.

Handbuch Seite 234/234, Abschnitt 8.2

Siehe Anhang.

Mit einer einfachen Testsuche (F3 im Acrobat Reader) hätte man in
SEKUNDEN die Stichworte gefunden! Das geht auch ohne Tante Google!








>
> Wer kann da helfen?
>
> Die beiden anderen Bauelemente erstelle ich auch noch.
>
> Gruß Frank

[Jörn P. (jonnyp)]

Hättste die eagle files mit reingestellt könnte man die editieren und
gut is. btw 75492 ist ein Transistor Array, da gibt es kein VCC.

[Frank W. (frank_w)]

Hallo,

danke für die Antworten hilft mir sehr weiter.

Datenblatt 75492:
www.alldatasheet.com/datasheet-pdf/pdf/116871/TI/SN75492.html

und Datenblatt 74C926:

www.alldatasheet.com/datasheet-pdf/pdf/53738/FAIRCHILD/74C926.html

sowie lbr.

Gruß Frank

[Jörn P. (jonnyp)]

Hier mal deine erweiterte lib. Such dir was passendes raus.
Imho sind die Teile aber abgekündigt

[Frank W. (frank_w)]

Dankeschön.

Ich digitalisiere gerade Pläne.

Gruß Frank
