Forum: HF, Funk und Felder Massering um HF-Platine


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Vicky M. (vicky_m)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

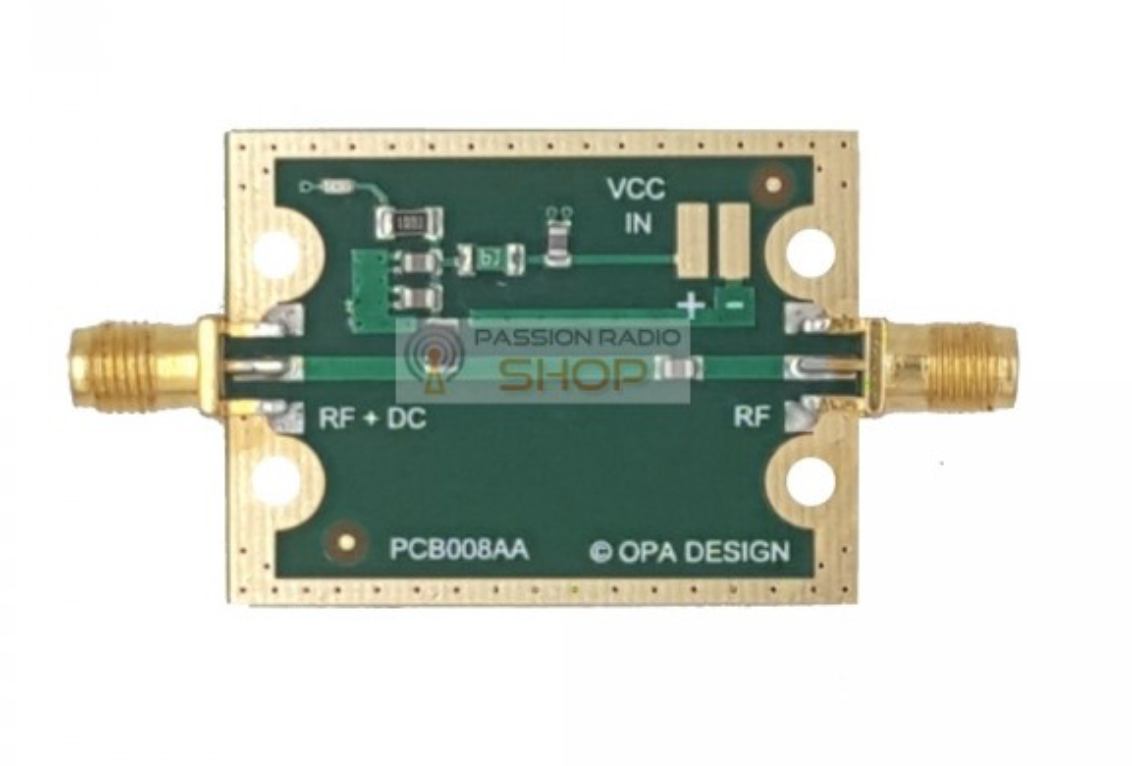

es interessiert mich schon ewig warum dieser Massering um viele
HF-Schaltungen gelegt wird.

Dass man eine mit Vias gut angebunden Masseleitung neben einer
Signalleitung bei der CPW Struktur (Coplanar Line) verwendet ist klar.
Aber warum wird dies auch häufig bei Mikrostreifenleitungsstrukturen
angewandt?

Vielen Dank euch für die Aufklärung

Grüße

Autor: Klingeling (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vicky M. schrieb:
> ...warum dieser Massering...

Wo? Meinste die Vergoldung?

Autor: HF-Werkler (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Das macht man z.B. weil man dann der Platine einen Blechdeckel zur
Schirmung rundum auflöten kann. Nicht jeder will "offene"
HF-Schaltungen.

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man hat hier sogar ne Kantenmetallisierung und stiched vias am Rand
entlang. Erstens wegen Einstrahlung von aussen, zweitens wegen
Abstrahlung der Innenlagen und drittens macht man wie HF-Werkler schon
schrieb ein Schrimdeckel drauf.
