Unterlagen zu Schlumberger AWS

Gast #5850747
Hallo

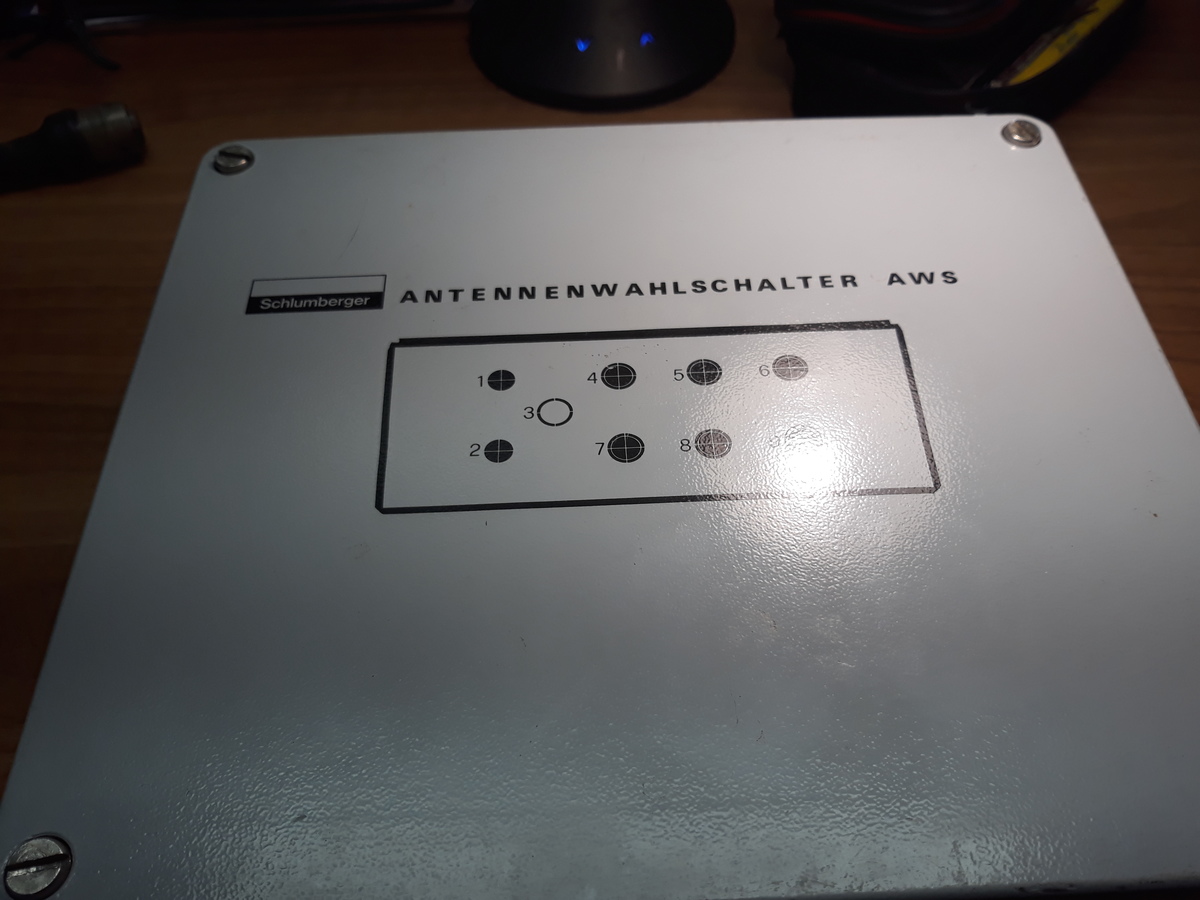

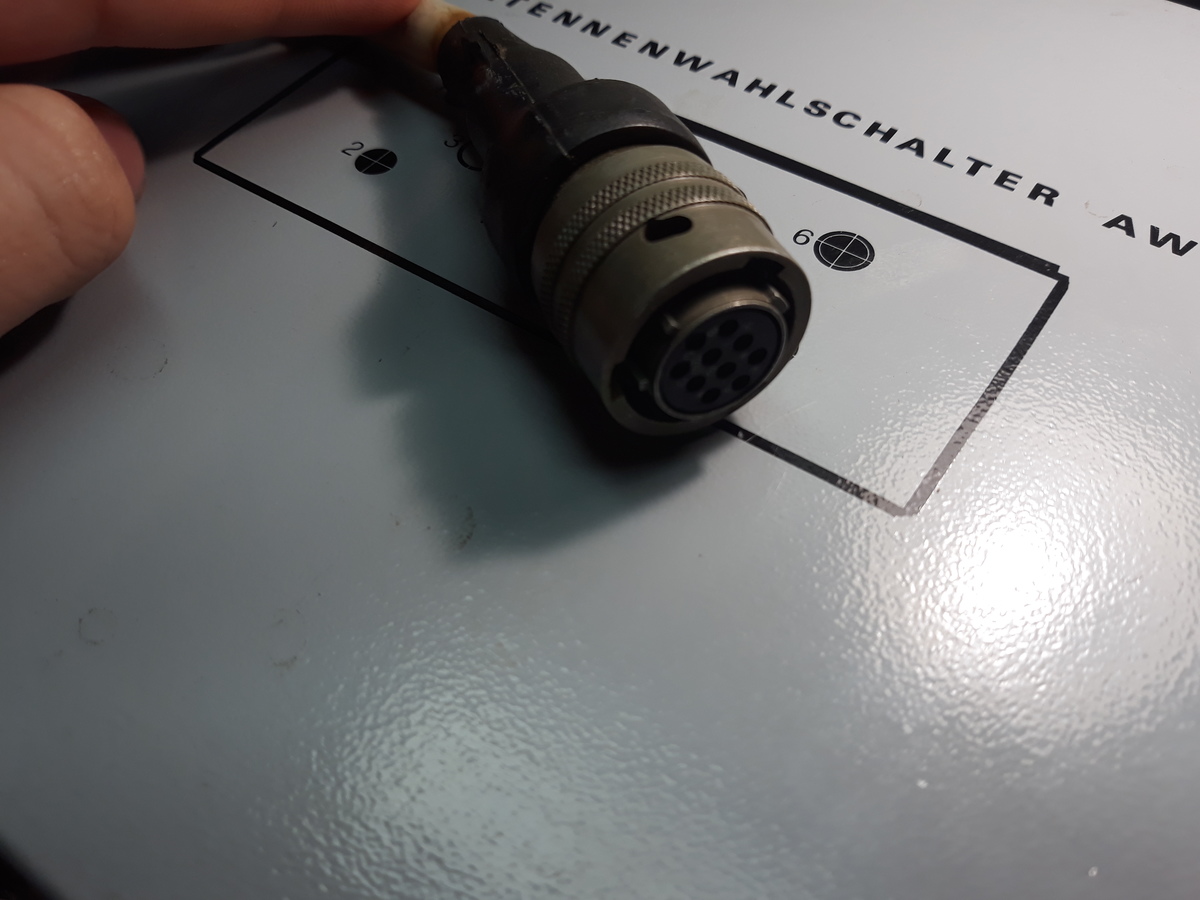

Ich konnte neulich diesen schönen Antennenumschalter von Schlumberger
erwerben.
Das Gerät ist sehr solide und schön gebaut.

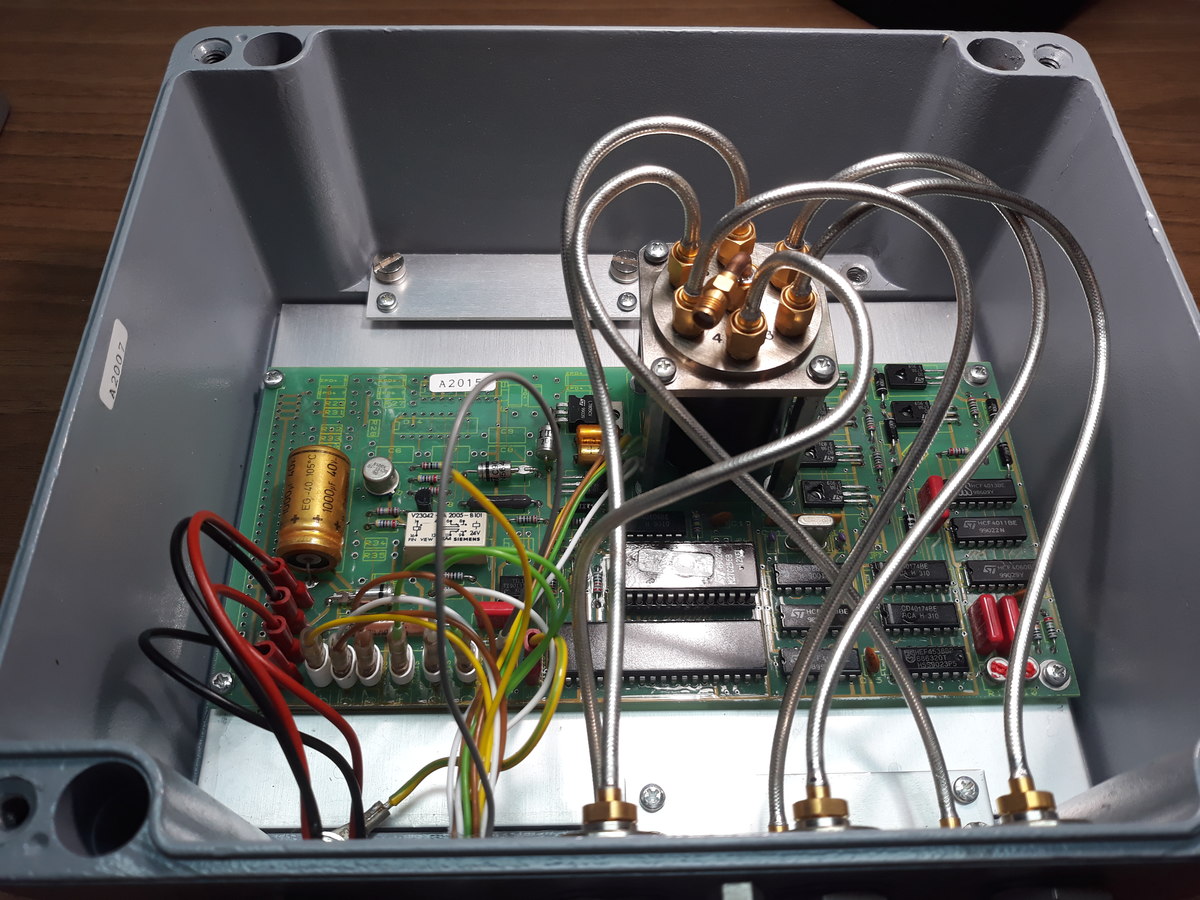

Im inneren werkelt ein Narda SEM163 Umschalter und einige ICs darunter
ein HD6402 und ein Eprom, das bedeutet dass, das Ding komplexer ist als
gedacht.

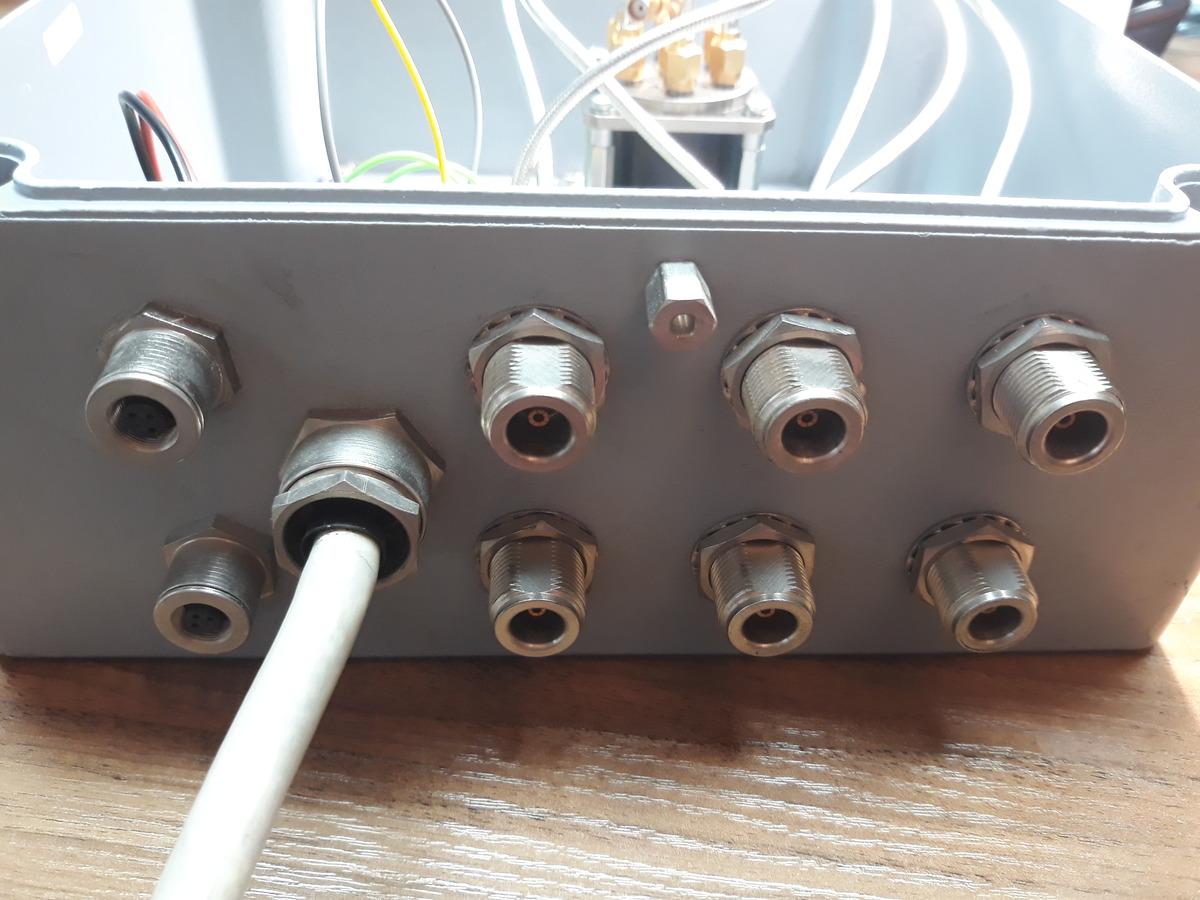

Außerdem ist es verwunderlich, dass der gemeinsame HF Anschluss nicht
nach Außen geführt ist?
Warum ist das so?

Kann mir irgendwer mit Unterlagen oder Informationen helfen?
Leider finde ich da nichts und ich möchte es vermeiden die schöne
Elektronik rausreißen zu müssen.


LG und Danke
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
nachtmix schrieb:
> Arno K. schrieb:
>> Außerdem ist es verwunderlich, dass der gemeinsame HF Anschluss nicht
>> nach Außen geführt ist?
>> Warum ist das so?
>
> Vielleicht war da ein Detektor dran, dessen Ausgangsignal von dem µC
> verarbeitet wurde.

Eher nicht, der Controller ist intern mit den ICs und Schalttransistoren
verbunden, außerdem ist es ein Bustransceiver und kein herkömmlicher
Mikrocontroller.
Desweiteren gibt es keine freien Anschlüsse, ich bin mir ziemlich
sicher, dass es sich um einen Bus zur Fernsteuerung handelt, evtl.
direkt mit einem Empfänger verbindbar.

Mario M. schrieb:
> Vielleicht hat man, indem immer 2 Spulen angesteuert wurden,
> mehrere
> Antennen mit mehreren Empfängern verbunden. Prinzip Kreuzschiene.

Natürlich möglich, allerdings könnte man aufgrund des Aufbaus immer nur
eine Antenne mit einem Gerät verbinden, da könnte man es auch glich über
den "Common" machen, desweiteren bräuchte es dann wohl einen 50R
Abschluss.
Sehr komisch, vorallem da nichtmal ein Stecker herausgeführt ist.

LG
