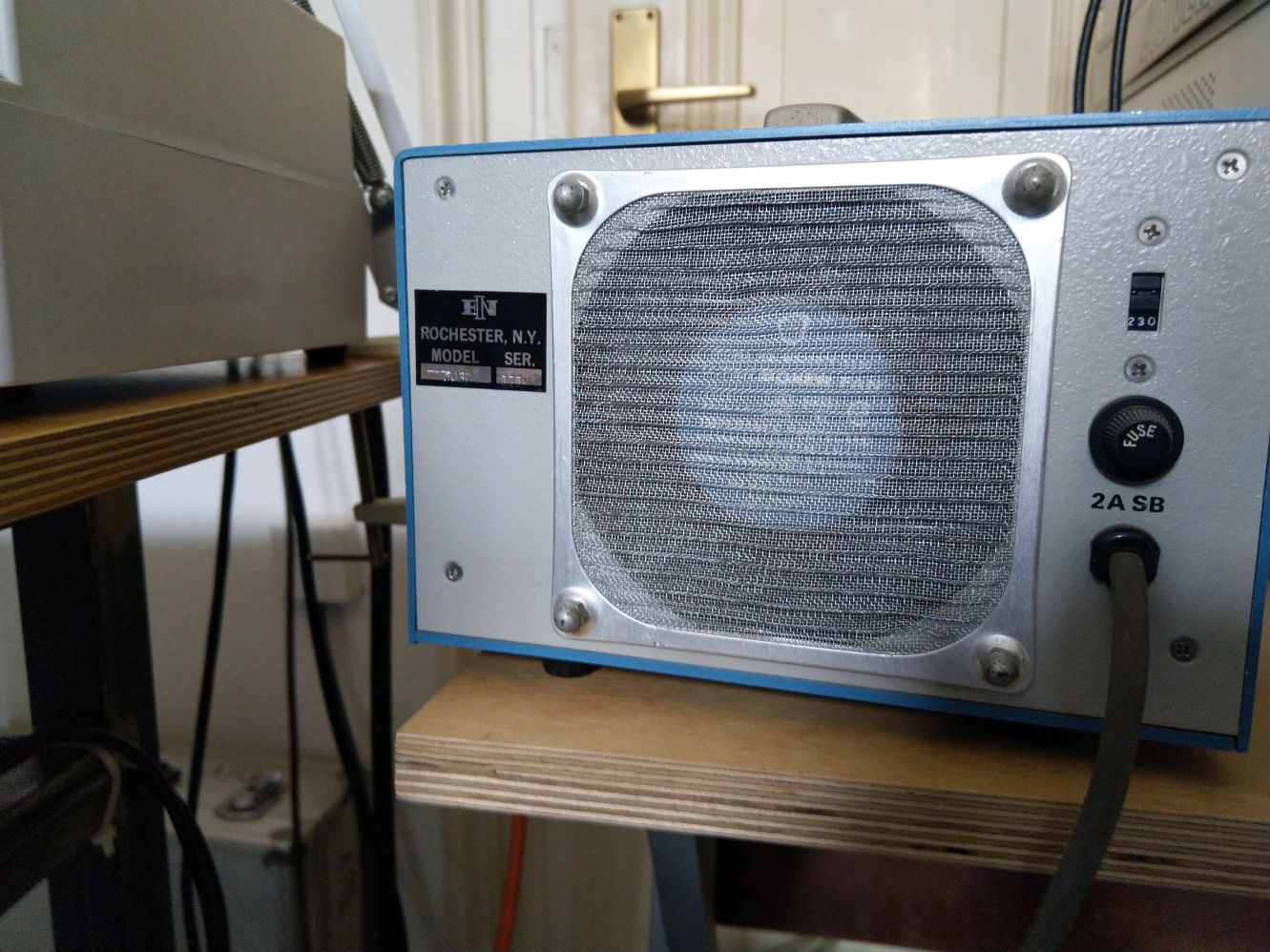

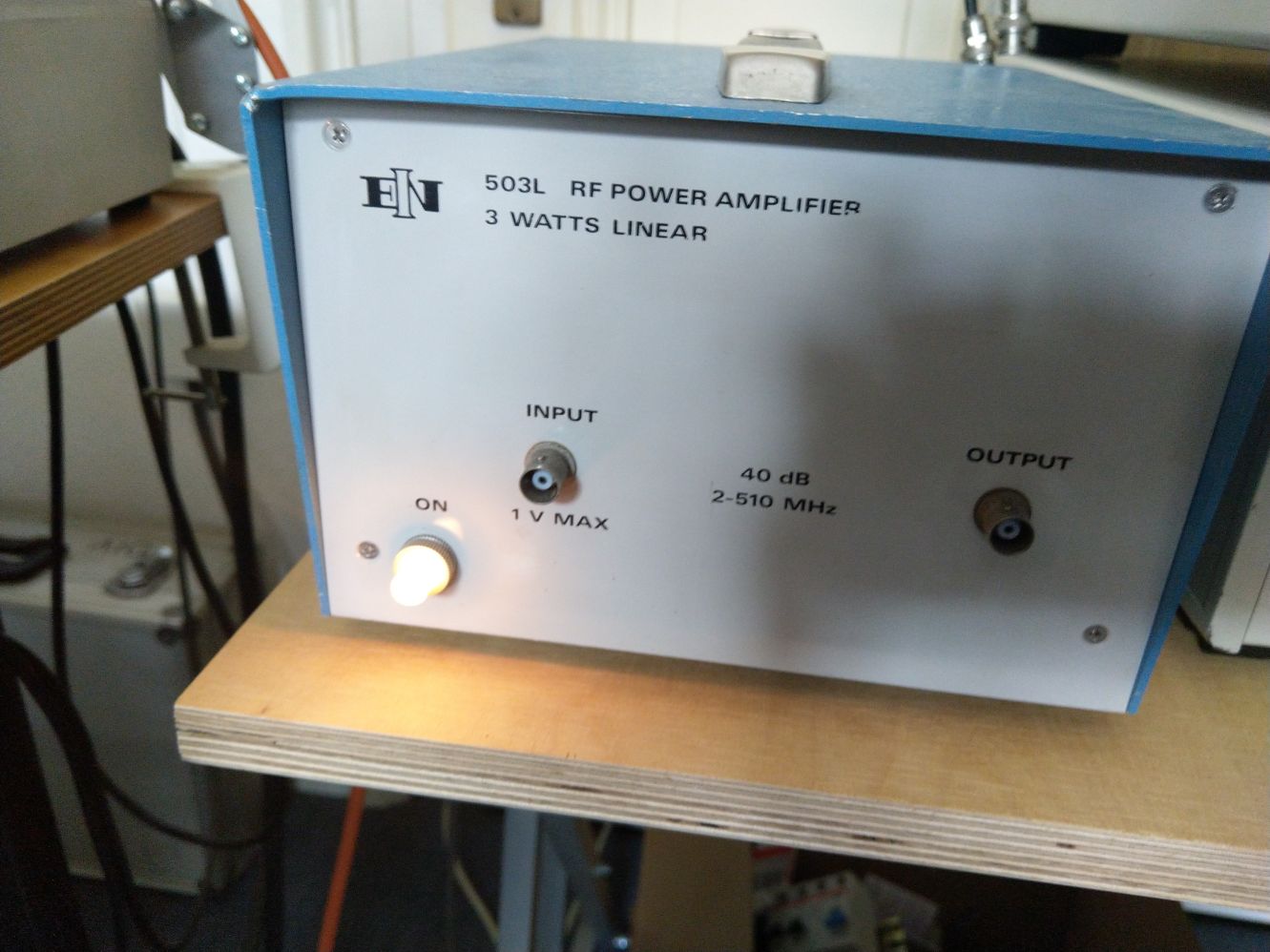

Hallo, ich biete einen HF-Breitbandverstärker ENI 503 L zum Kauf an. Frequenzbereich 2 bis 510 MHz, Ausgangsleistung 3 Watt, Verstärkung 40dB. 15 x 21 x 27cm groß und etwa 3kg schwer. Das Gehäuse hat links oben eine leichte Delle und die Anzeigenlampe hat einen Wackelkontakt. Sonst funktioniert er aber einwandfrei. Bei dem Screenshot war noch ein 20dB-Dämpfungglied im Einsatz. Preisvorstellung 44,- € zzgl. Porto (6,- €) Anfragen bitte per Mail: smt.schmidt at gmx.net

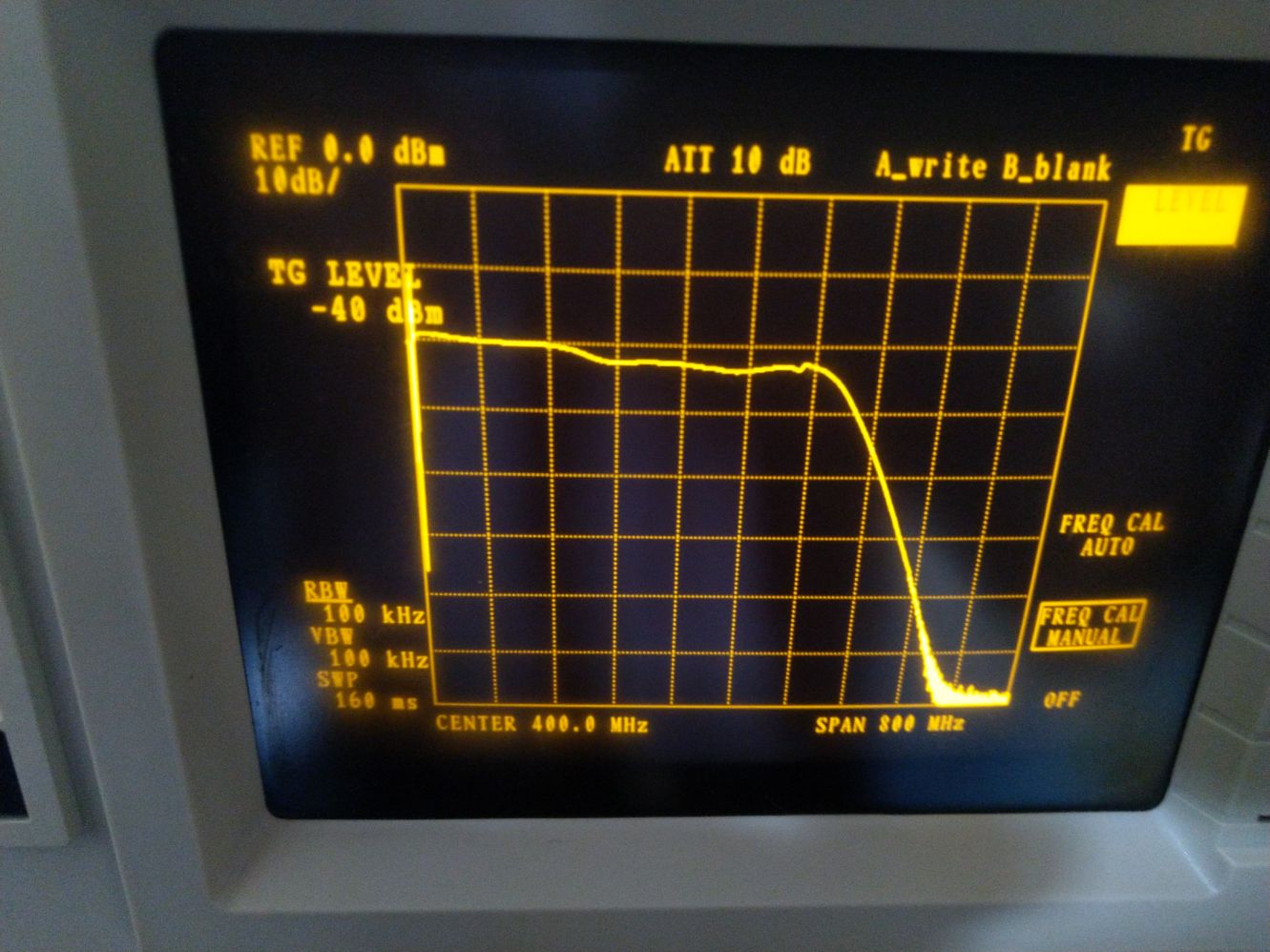

Ich sehe auf dem Diagramm das der Pegel bei -19dbm auf dem SA anfängt. Berücksichtigt man noch die 20db Dämpfungsglied am Ausgang wäre der Ausgangspegel laut SA bei knapp +1dbm. Kommt da nicht mehr raus? Welche Leistung kommt denn tatsächlich raus? Falls der reservierte Interessent abspringt würde ich Interesse anmelden, sollte der Verstärker tatsächlich durchgehend 3 Watt Leistung liefern. Wie sieht es mit IM3 aus bei geringeren Leistungen? mal gemessen? Was ist das für eine Endstufe? LD-Mos? wie empfindlich ist diese Endstufe gegen Fehlanpassung? Gibt es Datenblätter? Ralph Berres
Hallo Ralph, ich bin der Interessent ;-) (habe die Mail heute aus dem Spamordner gefischt) der TG Level liegt bei -40db, also -40dbm rein in den Kasten = 0dbm, 0dbm - 20db Dämpfungsglied = -20dbm. sollte also passen. Die Kiste ist schon sehr alt, da ist nix mit LDMOS, die Info´s sind ser rar im Netz. Ich kann ihn dir dann aber mal vermessen. mfg René
:
Bearbeitet durch User
René H. schrieb: > der TG Level liegt bei -40db, also -40dbm rein in den Kasten = 0dbm, > 0dbm - 20db Dämpfungsglied = -20dbm. Demnach würdest du den Verstärker nur bis +20dbm am Ausgang aussteuern. Das sind 100mW !!. Der Verstärker sollte aber doch 3 Watt können? Was hat er den für einen IM3 Abstand bei 100mW am Ausgang in dbc gemessen? Aus deiner Antwort entnehme ich das du dieses Gerät bereits gekauft hast. Gratulation.
Hallo, ja, habe ich. da die Verstärkung passt, denke ich mal das er soweit funktioniert, ich habe auch Leistungsdämpfungsglieder da, kann den also voll aussteuern und messen. Mir reichen "saubere" +30dbm, wenn mehr, dann auch gut
:
Bearbeitet durch User
Ich habe die Frage gerade erst gesehen. Ich habe nur "irgend einen" Pegel reingegeben, um den Frequenzgang zu messen. Vollaussteuerung und Intermodulation habe ich nicht gemessen. Ich nehme aber mal an, daß das rauskommt, was drauf steht, also drei Watt. Im Anhang das Datenblatt. Grüße Michael
