LTspice LM13700

[oldeurope O. (Gast)]

Guten Abend,

für einen VCA brauche ich bitte ein Modell für den LM13700

Ich möchte "Unser VCA" durch den LM13700 ersetzen.

Habe da was bei GitHub gefunden,
https://github.com/deanm1278/LM13700-spice-model
weiß aber leider nicht wie man das importiert.

LG
old.

[Helmut S. (helmuts)]

Einfach den LM13700.asy und LM13700.sub File in das Verzeichnis deines
Schaltplanes kopieren. Natürlich kopiert man auch gleich die
Testschaltung (.asc) dort hin um das Beispiel gleich mal zu simulieren.
Um das Symbol dann in deinen eigenen Schaltplan zu bekommen

Nachtrag: Symbol in den Schaltplan holen
F2
In dem Dialgogfenster dann "Top Directory" auf das Schaltplanverzeichnis
umstellen. Jetzt kannst du das Symbol auswählen und in deinen Schaltplan
legen.

[oldeurope O. (Gast)]

Helmut S. schrieb:
> Einfach

Habe ich versucht. Bin dafür zu doof.

LG
old.

[Helmut S. (helmuts)]

Hast du meinen Nachtrag gelesen?

Nachtrag: Symbol in den Schaltplan holen

Funktionstaste F2
In dem Dialgogfenster dann "Top Directory" auf das Schaltplanverzeichnis
umstellen. Jetzt kannst du das Symbol auswählen und in deinen Schaltplan
legen.


Ich habe mal einen LM13700 in deinen Schaltplan gelegt.

[oldeurope O. (Gast)]

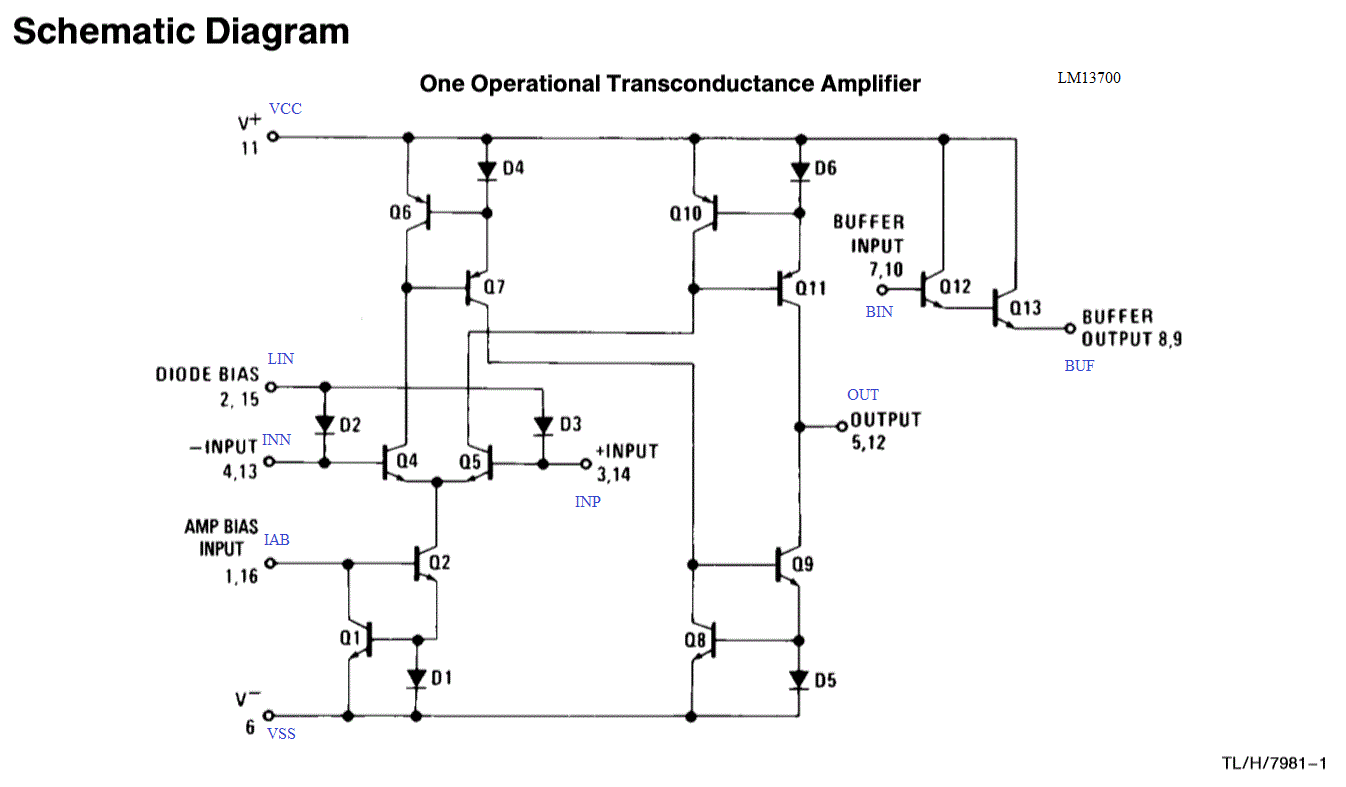

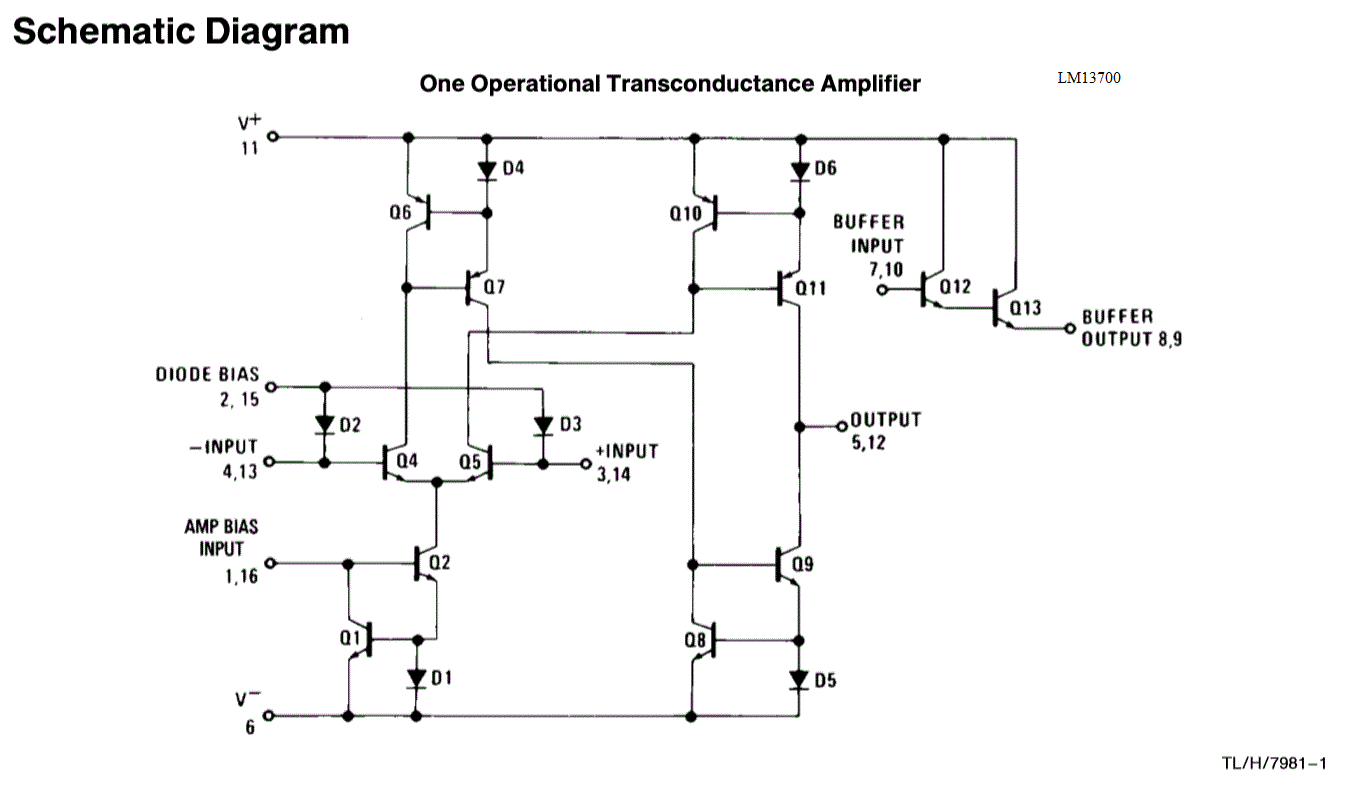

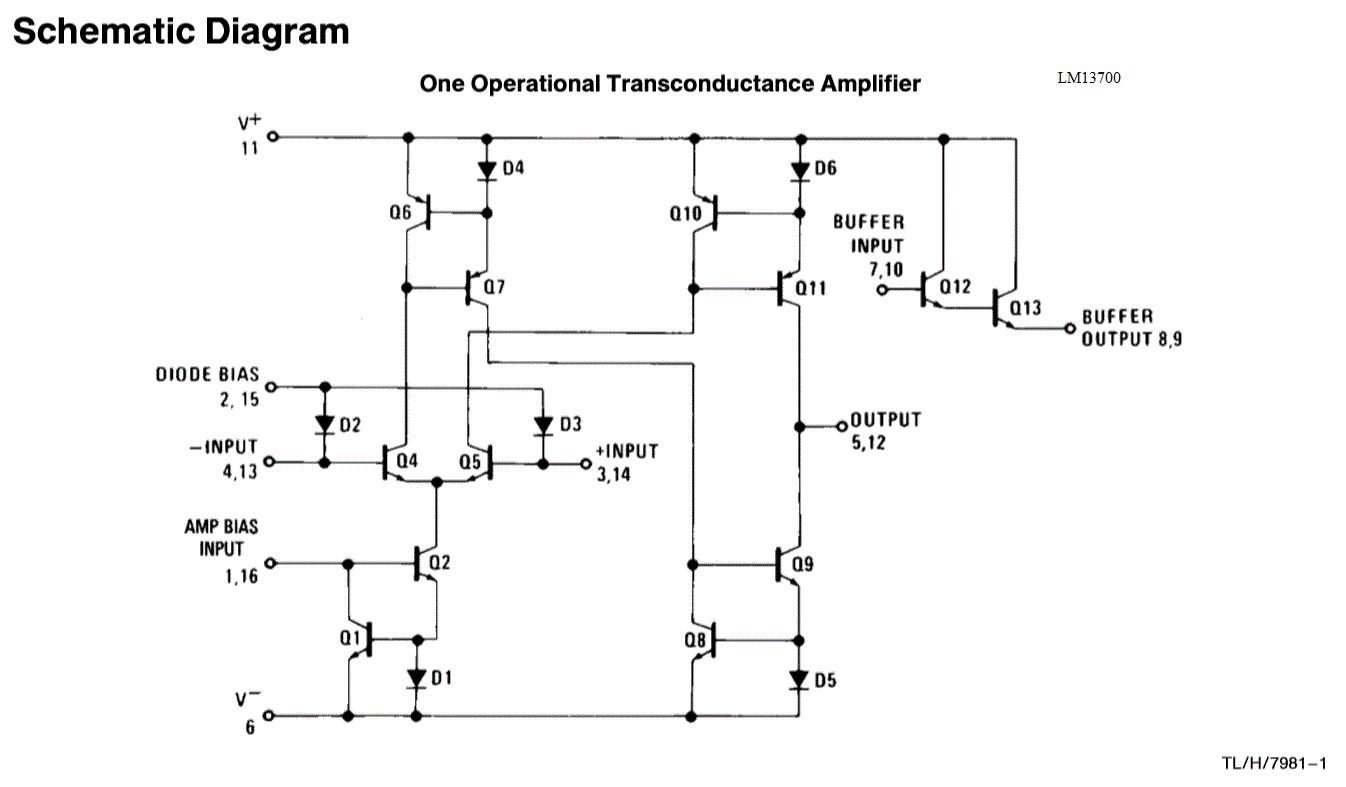

Dann simuliere ich eben mit dem Schaltbild von National.

LG
old.

[Helmut S. (helmuts)]

Ich hab dir doch das Symbol in deinen Schaltplan gelegt. Da musst du nur
noch drumherum die notwendigen Widerstände anschließen.

[oldeurope O. (Gast)]

Danke, habe es hinbekommen.

LG
old.

[oldeurope O. (Gast)]

Aber das Modell funktioniert nicht.
unknown subcircuit …

Ich mach das dann mal besser mit der Schaltung.

LG
old.

[Helmut S. (helmuts)]

Aus der W. schrieb:
> Aber das Modell funktioniert nicht.
> unknown subcircuit …
>
> Ich mach das dann mal besser mit der Schaltung.
>
> LG
> old.

Die Dateien LM13700.sub LM13700.asy müssen im Verzeichnis des Top-level
Schaltplans sein. Da die mitgelieferte Testschaltung(.asc) bei mir
läuft, muss das bei dir auch funktionieren.

[oldeurope O. (Gast)]

In der .asy hat der Output kein Label.

Helmut S. schrieb:
> Da die mitgelieferte Testschaltung(.asc)

Die findet man wo?

LG
old,

[Helmut S. (helmuts)]

Aus der W. schrieb:
> In der .asy hat der Output kein Label.
>
> Helmut S. schrieb:
>> Da die mitgelieferte Testschaltung(.asc)
>
> Die findet man wo?
>
> LG
> old,


Die Datei (.asc)
https://github.com/deanm1278/LM13700-spice-model

[Michel M. (elec-deniel)]

Helmut S. schrieb:
> Aus der W. schrieb:
>> In der .asy hat der Output kein Label.
>>
>> Helmut S. schrieb:
>>> Da die mitgelieferte Testschaltung(.asc)
>>
>> Die findet man wo?
>>
>> LG
>> old,
>
>
> Die Datei (.asc)
> https://github.com/deanm1278/LM13700-spice-model

Das darin enthaltene File
lm13700_test.asc        ist ein .html  File.

Einfach Endung auf .html ändern,
danach den darin enthaltenen txt in ein txt file kopieren mit Endung
.asc  ... danach funktioniert auch dieses Testfile. :-)

Danke Helmut für den Link   :-)

[hinz (Gast)]

Aus der W. schrieb:
> Dann simuliere ich eben mit dem Schaltbild von National.


Das wird dann die Lachplatte des Woche!

[oldeurope O. (Gast)]

Aus der W. schrieb:

> Ich mach das dann mal besser mit der Schaltung.
>
> LG
> old.

Anbei.
Im realen Aufbau habe ich etwas weniger Pegel am Ausgang.
Zum Simulieren ist das für meine Anwendung in Ordnung.

Ganz einfach die Dateien hier in einen Ordner laden und
LTspice daraus starten.


LG
old.

[hinz (Gast)]

Aus der W. schrieb:
> Anbei.

Und wie zu erwarten weitab der Realität.
